Componentes personalizados de intercambio de calor de base de níquel de primera calidad Supercalentador y reacalientador

Piezas personalizadas de intercambio de calor de base de níquel de primera calidad para sobrecalentadores y recalentadores

¿Qué es un sobrecalentador en una caldera?

Un sobrecalentador calienta el vapor saturado más allá de su punto de ebullición para aumentar la eficiencia térmica y evitar la condensación en la turbina.

Funciones del producto de sobrecalentadores y recalentadores

Sobrecalentador

1. La función del sobrecalentador en la central térmica es eliminar los últimos rastros de humedad (1 a 2%) del vapor saturado que sale de la caldera y aumentar su temperatura lo suficiente por encima de la temperatura de saturación.

2. El sobrecalentamiento aumenta la eficiencia general del ciclo, así como evita demasiada condensación en las últimas etapas de la turbina, lo que evita la erosión de las palas.

3. El calor de los gases de combustión del horno se utiliza para eliminar la humedad del vapor y sobrecalentar el vapor.

4. Los sobrecalentadores suelen tener varios circuitos de tubos en paralelo con uno o más codos de retorno, conectados entre colectores.

Recalentador

1. La función de los recalentadores es recalentar el vapor parcialmente expandido de la turbina.

Esto se hace para que el vapor permanezca seco en la medida de lo posible a través de la última etapa de la turbina.

2. Ubicación: Antes o después del sobrecalentador convectivo en la zona convectiva de las calderas de servicios públicos. En las calderas modernas de alta presión, los recalentadores suelen estar en dos secciones.

3. La sección primaria se coloca en la zona convectiva y la sección secundaria se coloca justo en la salida del horno, colgando de la parte superior.

4. Las consideraciones de diseño para los recalentadores son similares a las de los sobrecalentadores.

5. Tienen las mismas temperaturas de salida, pero las presiones de vapor son aproximadamente el 20-25% de las de los sobrecalentadores. Por lo tanto, se puede utilizar una aleación de acero de menor grado para los recalentadores.

Detalles del sobrecalentador y recalentador

Ventajas de tipo Desventajas Método de soporte

Tipo colgante

1. Soporte estructural firme

2. Bloqueo del flujo por vapor condensado

3. Necesita un reinicio lento para purgar el agua que se acumula en la parte inferior. soportado desde arriba

Tipo invertido

1. Drenaje adecuado del vapor condensado

2. Falta de rigidez estructural, especialmente en el flujo de gas a alta velocidad Soportado desde abajo

Tipo horizontal

1. Drenaje adecuado

2. Buena rigidez estructural.

No ven la llama directamente, por lo que son principalmente de tipo convectivo. Generalmente soportados en los conductos de gas verticales paralelos al horno principal.

Criterios de fabricación y aceptación de sobrecalentadores y recalentadores

1. JB/T1611 "Especificación técnica para la fabricación de tuberías de calderas."

2. JB/T1612 "Condiciones técnicas de prueba de presión de calderas."

3. JB/T1613 "Especificación técnica para la soldadura de piezas a presión de calderas."

4. JB/T1615 "Especificación técnica para la pintura y el embalaje de calderas."

5. JB/T3375 "Reglas para la recepción y aceptación de materiales para la construcción de calderas."

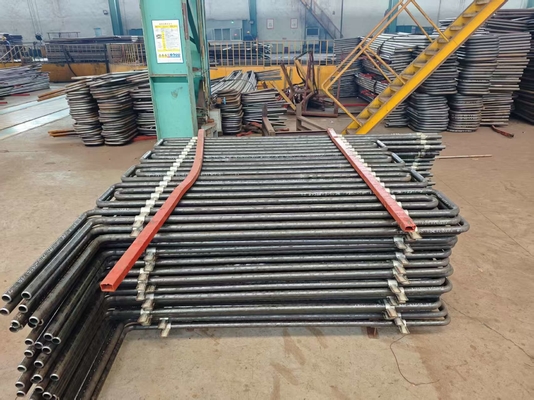

Visualización del producto
