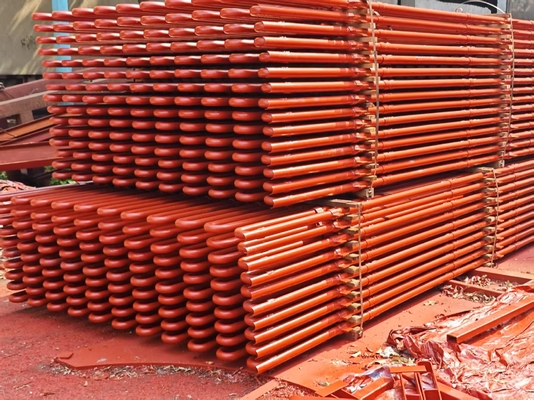

Supercalentador y recalentador de serpentina Transferencia de calor en gases de combustión y ambientes de alta temperatura
Detalles del producto
| El material: | Se aplicará el procedimiento siguiente: | Duración: | 8000m m |
|---|---|---|---|
| Especificación: | OD = 38, espesor = 6 mm | PWHT: | Tratamiento de la solución |
| Ovality: | Menos el de 15% | Reducción del grosor: | Menos el de 15% |
| Nombre del producto: | Sobrecalentador y recalentador | Utilización: | Estación eléctrica, central térmica/cacerola de la estación |
| Resaltar |
Recalentador de supercalentador de gases de escape,Supercalentador y recalentador de serpentina,Medio ambiente de alta temperatura Recalentador de supercalentador |
||
Descripción del producto
Supercalentador y recalentador de serpentina Transferencia de calor en gases de combustión y ambientes de alta temperatura
Descripción
El supercalentador de vapor es un intercambiador de calor de tipo bobina que se utiliza para producir vapor sobrecalentado o para convertir el vapor húmedo en vapor seco, generado por una caldera.Es diferente de una caldera en la forma en queEn el caso de las calderas, el calentador utiliza tanto el calor sensible como el calor latente para convertir el agua en vapor, mientras que el supercalentador utiliza solo el calor sensible para sobrecalentar el vapor con el fin de aumentar su entalpía.
Supercalentador de placas
Supercalentador de serpentina
Detalles
El sobrecalentamiento aumenta la eficiencia general y evita la condensación excesiva en las últimas etapas de la turbina, lo que evita la erosión de la pala.
El calor de los gases de combustión del horno se utiliza para eliminar la humedad del vapor y para sobrecalentar el vapor.
Los supercalentadores suelen tener varios circuitos de tubos en paralelo con una o varias curvas de retorno, conectados entre cabeceras.
El calor de los gases calientes se transfiere al vapor del sobrecalentador a altas temperaturas.
Por lo tanto, la sección promaria del supercalentador está dispuesta en contraflujo y la sección secundaria en flujo paralelo para reducir la tensión de la pared del tubo.
Principio
El principio del supercalentador es similar al de los tubos generadores de vapor de la caldera.
Los gases calientes a alta temperatura barren los tubos del supercalentador y elevan la temperatura del vapor cuya magnitud depende de la temperatura del gas de salida que sale del supercalentador y la velocidad del gas.
se utiliza para calentar vapor saturado, la temperatura del vapor puede alcanzar los 900 grados C.
Mejora de la capacidad de los supercalentadores para aumentar la generación de energía
Envíenos los datos técnicos requeridos, como la capacidad de vapor, presión, temperatura requerida, etc. Diseñaremos en consecuencia.
Función
SupercalentadorEl objetivo es aumentar la temperatura del vapor por encima de su punto de saturación.
RecalentadorEs básicamente un supercalentador que sobrecalienta el vapor que sale de la fase de alta presión de una turbina.Al recalentar el vapor entre la turbina de alta y baja presión es posible aumentar la eficiencia eléctrica del ciclo de la central eléctrica más allá del 40%El ciclo de recalentamiento se utiliza en calderas de gran potencia, ya que es económicamente factible sólo en centrales eléctricas más grandes.
Ventajas y desventajas
|
Tipo de colgante 1.Sosteno estructural firme 1Bloqueo del flujo por vapor condensado 2Necesita un reinicio lento para purgar el agua que se acumula en el fondo. |
|
Tipo invertido 1.Drenamiento adecuado del vapor condensado 1Falta de rigidez estructural, especialmente en el flujo de gas de alta velocidad |
|
Tipo horizontal 1- Un drenaje adecuado 2Buena rigidez estructural. |
No ven la llama directamente, por lo que son principalmente del tipo de convección. Por lo general, se sostienen en los conductos verticales de gas paralelos al horno principal.
Tecnología avanzada
| 1 | HDB tiene una amplia experiencia en el uso de su sistema de análisis de vida útil restante para predecir la vida útil de los tubos. |
| 2 | El sistema mide el óxido y el espesor de la pared del tubo durante un ensayo no destructivo en el lugar y se utiliza para calcular la vida útil restante. |
| 3 | HDB desarrolló la tecnología de medición de óxido en 1991 y ahora se utiliza como estándar en todo el mundo. |
Detalles
| 1 | Composición del material | El acero al carbono, el acero aleado o el acero resistente al calor, las cajas de recogida y otros materiales de apoyo. |
| 2 | Modelo de diseño | Diseño vertical u horizontal. |
| 3 | Ventajas | Hermosa apariencia, tamaño, precisión, tecnología de curvatura y soldadura de primera clase, equipo de detección de primera clase. |
Función del producto
1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.
2El calentamiento de supercalentamiento aumenta la eficiencia general del ciclo y evita la condensación excesiva en las últimas etapas de la turbina, lo que evita la erosión de la pala.
3El calor de los gases de combustión del horno se utiliza para eliminar la humedad del vapor y para sobrecalentar el vapor.
4Los supercalentadores suelen tener varios circuitos de tubos en paralelo con una o varias curvas de retorno, conectados entre cabeceras.
Presentación del producto
Aspectos destacados del producto
