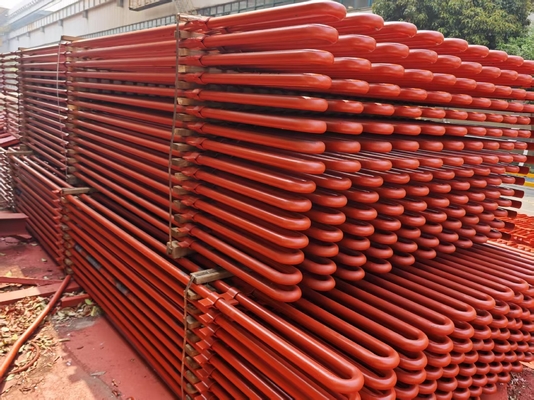

Baja / media / alta temperatura serpente bobinas supercalentador y recalentador ASME caldera

¿Cuáles son las similitudes y diferencias en principio entre los procesos de sobrecalentamiento y de recalentamiento?

La similitud radica en que ambos son procesos de calentamiento y aumento de la temperatura del vapor.mejora del estado energético inicial del vaporEl calentamiento, sin embargo, se produce después de que el vapor se ha expandido parcialmente y hecho el trabajo.

1Descripciones:

Un supercalentador es un dispositivo utilizado para convertir el vapor saturado o húmedo en vapor supercalentado o vapor seco.y en procesos como el reformado por vaporHay tres tipos de supercalentadores: radiantes, convectivos y separados.Un supercalentador puede variar en tamaño desde unas pocas decenas de pies hasta varios cientos de pies (unos pocos metros a unos cientos de metros).

Los recalentadores y supercalentadores son un conjunto de tubos situados en la caldera.El vapor de las paredes de agua pasa a los supercalentadores donde se calienta por encima de su temperatura de saturación hasta que se alcanza la temperatura máxima de funcionamiento requeridaEl vapor sobrecalentado fluye a través de la tubería principal de vapor hacia la turbina de alta presión.El vapor de escape de la turbina de alta presión se dirige a la caldera para su recalentamiento y desde allí a las turbinas intermedias y de baja presiónLas altas temperaturas de recalentamiento mejoran la producción y la eficiencia de una central eléctrica.

Tipos de supercalentadores:

Se coloca un supercalentador radiante directamente en la cámara de combustión.

Un supercalentador de convección se encuentra en el camino de los gases calientes.

Un supercalentador con encendido separado, como su nombre indica, está totalmente separado de la caldera.

2Parámetro técnico:
