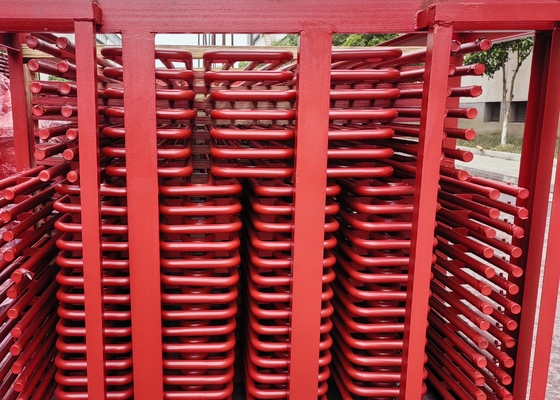

Calentador de vapor Intercambiador de calor Calentador supercalentador y recalentador de alta eficiencia
Detalles del producto
| El material: | Acero de carbono | Tratamiento: | Furnance eléctrico |
|---|---|---|---|
| Prueba hidráulica: | Acepta. | Grueso del tubo: | Aplicable |
| Ovality: | Control | Condición: | Nuevo |
| Resaltar |
Exchanger de calor de supercalentador de caldera de vapor,Recalentador Intercambiador de calor,Calderas de alta eficiencia |
||
Descripción del producto
Calderas de vapor, intercambiadores de calor, supercalentadores y recalentadores de alta eficiencia.
Información sobre el producto
Recalentador
El recalentamiento del vapor consiste en extraer el vapor parcialmente expandido (en el extremo del cilindro de alta presión de la turbina), llevándolo de vuelta a la caldera en tuberías de recalentamiento en frío,Calentamiento a la misma temperatura o más alta que el vapor sobrecalentadoEn términos de hardware, un sistema RH comprende:
| • El tubo de recalentamiento en frío de la turbina a la caldera |
| • Válvulas de seguridad en el tubo de recalentamiento en frío |
| • Sistema de temperatura de agua de emergencia en una tubería de recalentamiento en frío o en una tubería de conexión |
| • Recalentador completo con cabeceras de entrada y salida |
| • El tubo de recalentamiento caliente de la caldera a la turbina |
Supercalentador
| En una caldera subcrítica, el SH se encuentra entre la cabecera de vapor principal y el tambor de vapor y consta de |
| • Tubos saturados que transportan el vapor desde el tambor hasta la cabecera de entrada SH (cuando los tubos SH no están directamente conectados al tambor) |
| • Bancos de supercalentadores con sus respectivos encabezados de entrada y salida |
| • Estación de temperatura para el STC |
| • Cabeza de vapor principal con todos los accesorios y terminación con la válvula de parada de vapor principal (MSSV) |
| El vapor del tambor de vapor fluye hacia la cabecera principal del vapor, y no debe haber una válvula entre los dos para asegurar el flujo en los tubos SH en todas las condiciones para evitar el sobrecalentamiento y la falla. |
| 1 | La eficiencia del ciclo del vapor mejora gracias a una mayor presión y temperatura del vapor, así como al recalentamiento. |
| 2 | Tanto el sobrecalentamiento como el recalentamiento del vapor deben ser lo más elevados posible: a una presión de vapor de 120 bares o más, la eficiencia del ciclo mejora en un 1% por cada aumento de 20 °C de sobrecalentamiento. |
| 3 | Por lo tanto, se desean altos sobrecalentamientos para cada banda de presión consistente con la metalurgia de la turbina. |
Construcción
Sumergir el tubo de serpentina en un recipiente líquido.Cuando el interior de la serpiente esté líquido.el líquido debe ser alimentado desde el extremo inferior del tubo hasta el extremo superior del tuboCuando se introduce vapor en el tubo de la serpiente, para evitar el martillo de agua y el bloqueo debido a la acumulación de líquido frío en el tubo,El vapor debe entrar desde arriba y el condensado se descarga desde abajo..
La estructura del intercambiador de calor de bobina sumergido se puede dividir en dos tipos: indetachable y detachable.En la selección, debe basarse en la limpieza del medio y la corrosión.Altura del embalaje y material utilizadoLa elección de los materiales de juntas puede determinarse por el uso de la presión, la temperatura y la naturaleza del medio en el equipo.
Función
Intercambiador de calor de bobina sumergido, utilizado generalmente para enfriar, condensar o calentar, enfriar y evaporar el medio fuera del tubo.
Sus ventajas son la estructura simple, bajo costo y operación y gestión convenientes.se utiliza a menudo como componente de transferencia de calor en el reactor con un área de transferencia de calor pequeña.
Desventajas: por lo general, la velocidad media en el recipiente es muy baja, por lo que el coeficiente de transferencia de calor fuera de la tubería es pequeño.el grado de desbordamiento de todos los lugares en el contenedor es aproximadamente similar, por lo que la diferencia de temperatura media no es grande, por lo que el efecto de transferencia de calor es pobre.El equipo era voluminoso.No es adecuado para su uso como intercambiador de calor con una gran área de intercambio de calor.
El material
El material de los supercalentadores y calentadores es tubo de acero, tubo de cobre, otro metal no ferroso, tubo cerámico, tubo de grafito, etc.
