Estándar CFB de la caldera de 75T/H del CE encendido lignito del sobrecalentador y del recalentador
Detalles del producto
| Nombre de producto: | Sobrecalentador de la caldera | Tipo: | Baja temperatura, temperatura intermedia y temperatura alta |
|---|---|---|---|
| Material: | acero de carbono | Estándar: | ASME, GB, EN, CE |
| Resaltar |
Sobrecalentador y recalentador de la caldera de CFB,Sobrecalentador y recalentador de la caldera 75T/H,Sobrecalentador y recalentador estándar del CE |
||
Descripción del producto

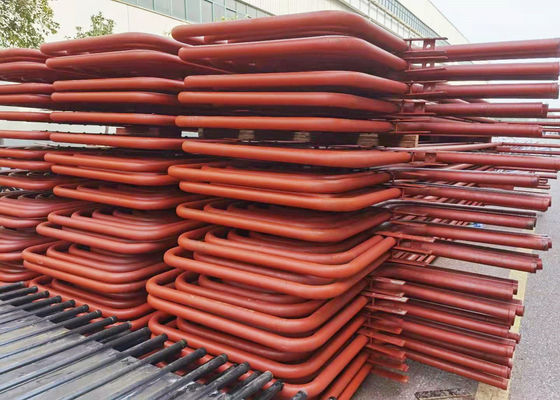

Sobrecalentador inconsútil del acero de carbono del estándar de ASME o del CE para 75 la caldera encendida lignito de la t/h CFB
Arrnagement y especificación:
La caldera tiene sobrecalentadores del cielo y tierra, el HS se arregla en el conducto del humo después de separadores ciclónicos, y el LS se arregla en eje vertical final. El vapor saturado es introducido en los jefes del recinto del techo por ocho tubos de conexión del vapor saturado φ108×5 en el tambor, y entonces en el sobrecalentador de una temperatura más baja a través de los tubos del φ 42×4.0, después de ser calentada por el LS, entra el llimitador de recalentamiento para ajustar temperatura, y después entra el HS a través de ocho tubos de φ108×5, y enviado a la turbina de vapor a través de la válvula de vapor principal después de entrar el envío y de manejar el jefe del mercado.
El sobrecalentador del LT adopta el arreglo contranatant y el sobrecalentador del HT es arreglo rio abajo. La colección y la distribución del vapor adopta la manera de dirección de la anchura de mejorar la falta de uniformidad del vapor que fluye y prevenir bobinas locales sobrecalentó debido cocer la desviación al vapor.
Material:
Para asegurar la operación de la seguridad, el sobrecalentador del LT utiliza los tubos de acero inconsútiles de SA210 Gr.A1, y el sobrecalentador del HT utiliza los tubos de acero inconsútiles bajo-aleados de SA213 T22.
Principio de funcionamiento
El sobrecalentador es la pieza que calienta el vapor de la temperatura de saturación al sobrecalentador por la caldera. También se llama el sobrecalentador.
El sobrecalentador se puede dividir en tipo de la convección, tipo radiante y tipo semi-radiante según modo de la transferencia de calor;
Según las características de la estructura, puede ser dividido en tipo serpentino del tubo, tipo de la pantalla, tipo de la pared y tipo de la pared.
Todos consisten en varios tubos y múltiple paralelos de la entrada y del mercado.
La mayoría de las calderas industriales no tienen sobrecalentadores porque muchos procesos industriales y utilidades requieren solamente el vapor saturado.
Los sobrecalentadores están instalados generalmente en centrales eléctricas, locomotoras y calderas marinas para mejorar la eficacia termal de la central eléctrica entera de vapor.
Tipos estupendos del calentador:
1. Calentador estupendo radiante: es el tipo más temprano de calentador estupendo y está situado sobre o detrás de los bancos de los tubos del agua a la protección ellos contra flam o fuego directo.
Parámetros que aumenta la convección
a. Aumento combustible-y flujo de aire (flujo del gas de combustión)
b. Aumento del flujo total del vapor
La radiación es principalmente dependiente en la temperatura del flam. como el flujo del vapor aumenta la temperatura de la salida para convertirse más bajo.
Calentador estupendo radiante
Se colocan expuestos a la fuente de calor que requiere la mejora de las temperaturas del metal.
Los calentadores y los recalentadores estupendos radiantees y convetive se utilizan para el vapor de alta temperatura.
El accesorio del calentador estupendo del vapor radiante de alta temperatura en caldera
Se compone de los tubos de tipo serpiente (acero de carbono, acero de aleación o acero a prueba de calor, etc.) y las cajas de la colección y el otro material de apoyo. Los tubos tienen generalmente φ32, φ38, φ42 u otros tipos de especificaciones, según las necesidades de usuario por separado.
Recalentadores
Son los sanos como los calentadores estupendos sino como su salida la temperatura está un poco menos los calentadores que estupendos y su presión es los 20% -25% menos que el calentador estupendo, ellos puede colocar menos aleaciones materiales de la calidad.
Uso:
El calentador estupendo del vapor es bobinas densas consistidas en del tubo y se coloca en el tubo debajo del tempearture 450ºC-1000ºC.
Para la capacidad de la caldera de la central eléctrica sobre 10Mpa, el cristal de exposición y el sobrecalentador en espiral se adoptan generalmente.
¿Cuáles son las diferencias del sobrecalentador y del recalentador?
| Tipo | Ventajas | Desventajas | Método de apoyo |
| Colgante-tipo | ayuda estructural 1.Firm | 1. Bloqueo del flujo por el recomienzo lento condensado de las necesidades del vapor 2. para purgar el agua que acumula en la parte inferior. | apoyado desde arriba |
| Invertir-tipo | drenaje 1.Proper del vapor condensado | 1. Carezca la rigidez estructural, especialmente en flujo de alta velocidad del gas | Apoyado de debajo |
| Horizontal - tipo |
1. Drenaje apropiado 2. Buena rigidez estructural. |
1. No ven el flam directamente así que son principalmente del tipo convectivo | Apoyado generalmente en el gas vertical canaliza paralelo al horno principal. |
