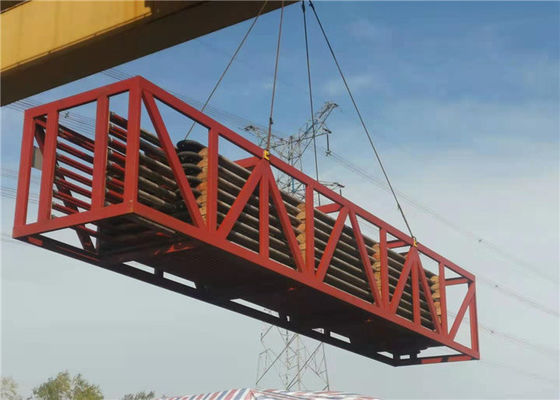

Sobrecalentador de acero inconsútil y recalentador para el CS de la caldera de vapor

Sobrecalentador de acero inconsútil de acero del estándar de ASME para la caldera de CFB

La fabricación del sobrecalentador de la caldera

Nuestros sobrecalentadores se fabrican según las regulaciones de ASME. HDB fabrica el tipo y el tipo sobrecalentadores de la bobina de la cáscara dependiendo del tipo de caldera y de capacidad de la caldera.

El tipo sobrecalentadores de la bobina diseña consiste en generalmente las bobinas 180o soldadas con autógena a través de los jefes en ambos los lados. En bobina un tipo diseña el vapor está dentro de la bobina y los humos están fuera de la bobina.

El tipo diseño de Shell de los sobrecalentadores generalmente sobrecalentaba el vapor eléctricamente usando los elementos de calefacción especiales apilados en una cáscara y los flujos del vapor sobre los elementos de calefacción.

Parámetros de diseño de sobrecalentadores industriales

- Presión de la caldera
- Presión del vapor
- Requisito de la temperatura en el proceso

Arreglo, especificación y material del sobrecalentador:

Arrnagement y especificación:

La caldera tiene sobrecalentadores del cielo y tierra, el HS se arregla en el conducto del humo después de separadores ciclónicos, y el LS se arregla en eje vertical final. El vapor saturado es introducido en los jefes del recinto del techo por ocho tubos de conexión del vapor saturado φ108×5 en el tambor, y entonces en el sobrecalentador de una temperatura más baja a través de los tubos del φ 42×4.0, después de ser calentada por el LS, entra el llimitador de recalentamiento para ajustar temperatura, y después entra el HS a través de ocho tubos de φ108×5, y enviado a la turbina de vapor a través de la válvula de vapor principal después de entrar el envío y de manejar el jefe del mercado.

El sobrecalentador del LT adopta el arreglo contranatant y el sobrecalentador del HT es arreglo rio abajo. La colección y la distribución del vapor adopta la manera de dirección de la anchura de mejorar la falta de uniformidad del vapor que fluye y prevenir bobinas locales sobrecalentó debido cocer la desviación al vapor.

Material:
Para asegurar la operación de la seguridad, el sobrecalentador del LT utiliza los tubos de acero inconsútiles de SA210 Gr.A1, y el sobrecalentador del HT utiliza los tubos de acero inconsútiles bajo-aleados de SA213 T22.

Parámetros de Thechnical:
