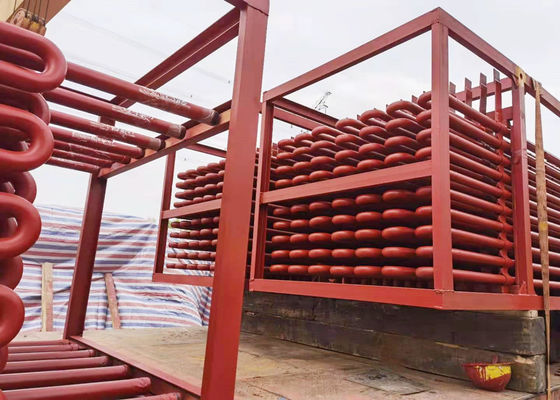

Sobrecalentador de acero inconsútil de acero estándar de carbono de ASME para la caldera de CFB

Sobrecalentador de acero inconsútil de acero estándar de carbono de ASME para la caldera de CFB

Arreglo, especificación y material del sobrecalentador:

Arrnagement y especificación:
La caldera tiene sobrecalentadores del cielo y tierra, el HS se arregla en el conducto del humo después de separadores ciclónicos, y el LS se arregla en eje vertical final. El vapor saturado es introducido en los jefes del recinto del techo por ocho tubos de conexión del vapor saturado φ108×5 en el tambor, y entonces en el sobrecalentador de una temperatura más baja a través de los tubos del φ 42×4.0, después de ser calentada por el LS, entra el llimitador de recalentamiento para ajustar temperatura, y después entra el HS a través de ocho tubos de φ108×5, y enviado a la turbina de vapor a través de la válvula de vapor principal después de entrar el envío y de manejar el jefe del mercado.
El sobrecalentador del LT adopta el arreglo contranatant y el sobrecalentador del HT es arreglo rio abajo. La colección y la distribución del vapor adopta la manera de dirección de la anchura de mejorar la falta de uniformidad del vapor que fluye y prevenir bobinas locales sobrecalentó debido cocer la desviación al vapor.

Material:
Para asegurar la operación de la seguridad, el sobrecalentador del LT utiliza los tubos de acero inconsútiles de SA210 Gr.A1, y el sobrecalentador del HT utiliza los tubos de acero inconsútiles bajo-aleados de SA213 T22.

Parámetros de Thechnical:
