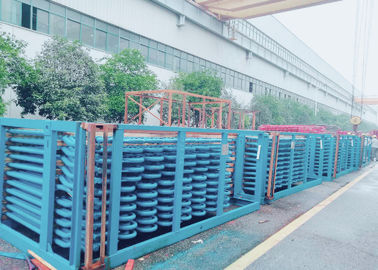

Bobina estándar del tubo de sobrecalentador de la caldera del acero de carbono de ASME para las calderas

Bobina de acero del tubo de sobrecalentador de carbono para el cambiador de calor del sistema de la caldera en la central eléctrica

Detalles

Para las calderas en centrales eléctricas grandes, los sobrecalentadores y los recalentadores son piezas necesarias, a un grande extienda, ellos influnced la seguridad y la economía de calderas. Los sobrecalentadores son las superficies de calefacción que calientan el vapor principal de la temperatura surnatured a la temperatura sobrecalentada clasificada, y los recalentadores son las superficies de calefacción que calientan el exaust del cilindro de alta presión de la turbina de vapor a cierta temperatura. Cuando las condiciones de funcionamiento como las cargas de la caldera, tipos del carbón cambian, es ajustarlas para asegurarse de la temperatura del mercado en el nivel clasificado de -10-+5 grados.

Para las calderas grandes en centrales eléctricas, los sobrecalentadores y los recalentadores explican una proporción grande en las superficies de calefacción totales, ellos deben ser arreglados en las áreas donde está el humo con una temperatura más alta. Para mejorar la eficacia de la circulación termal en centrales eléctricas, es necesario mejorar el vapor original de los parámetros f gradualmente, el aumento de la presión del vapor requiere el aumento correspondiente de la temperatura para el vapor sobrecalentado, o la humedad del extractor grande de la etapa de la turbina de vapor será demasiado alta, que influenciará su seguridad. Así, el vapor que atraviesa los sobrecalentadores y los recalentadores son vapor de alta temperatura, su funcionamiento de la transferencia de calor es muy malo, que determina que las temperaturas de la pared del tubo de sobrecalentadores y de recalentadores son altas.

Características de trabajo de sobrecalentadores y de recalentadores:

Para mejorar la eficacia termal, la presión del vapor sobrecalentado se ha aumentado de la presión superhigh a la presión subcrítica y supercrítica. Pero limitado por el funcionamiento del metal, la temperatura del vapor de sobrecalentadores y los reheates se guardan dentro de 540-555 grados.

Porque qué atraviesan los tubos de sobrecalentadores y de recalentadores son vapor de alta temperatura, el coeficiente de transferencia del lanzamiento del calor de convección de la pared del tubo a cocer al vapor es muy pequeño, y el funcionamiento de la transferencia de calor es pobre, la capacidad de enfriamiento del vapor a la pared del tubo es bajo. Mientras tanto, para asegurarse de la diferencia razonable de la temperatura de la transferencia de calor, generalmente los sobrecalentadores y los recalentadores se colocan en las áreas donde están altas las temperaturas del humo, y su temperatura de trabajo de la pared del tubo es bastante alta, así el ambiente de trabajo de superhearters y los recalentadores son muy malos. Especialmente los recalentadores, para la presión recalentada del vapor son bajos, y su capacidad de refrescar los tubos es peor, así ése cómo asegurarse del metal del tubo puede ser trabajo seguro en el largo plazo es un problema importante cuándo viene al diseño y a la operación de sobrecalentadores y de recalentadores. El diagrama 4-1 enumera el límite superior de las temperaturas permisibles para el metal común usado en calderas. Para evitar el uso de alto nivel del acero de aleación, cuando se trata del diseño de sobrecalentadores y de recalentadores, utilizó el metal del tubo casi está cerca de los límites de la temperatura al trabajar. Esta vez, si hay subida de la temperatura de 10-20 grados, que también reduce la tensión permisible mucho. Por lo tanto, la atención debe ser pagada para el diseño y el funcionamiento de sobrecalentadores y de recalentadores en aspectos abajo:

1.to se aseguran del establo de la temperatura del vapor al correr. La variación de la temperatura del vapor se supone para ser no over+5- -10 grados;

2.There necesita método de confianza ajustar las temperaturas para que haya sobrecalentadores y recalentadores cuando los cambios de las condiciones de la operación a alguno extienden para mantener temperaturas clasificadas del vapor.

3. para minimizar la desviación termal entre los tubos paralelos.
