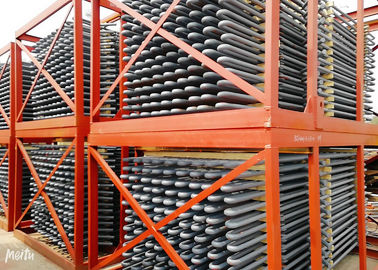

Sobrecalentador y recalentador del acero de aleación para las calderas del carbón pulverizado con la circulación natural

En general, calentado al vapor en el sobrecalentador de alta presión es nombrado vapor sobrecalentado, el calentado al vapor por el recalentador se llama vapor recalentado. El parámetro del vapor recalentado se está relacionando con economía de la circulación termal. Generalmente, la presión del vapor recalentado es cerca de un quinto del del vapor sobrecalentado, y la temperatura del anterior casi es lo mismo que la de estos últimos. Por ejemplo, en nuestra nación para la caldera con 125MW, 400t/h, el parmameter para el vapor sobrecalentado es 133.7Mpa y 555 grados; la presión de la entrada y del mercado del vapor recalentado es 2.5/2.35MPa, su temperatura es 555 grados, también.

Para las calderas con 200MW, 670t/h, el parámetro del vapor sobrecalentado es 13.7MPa, 540 grados; las presiones de la entrada y del mercado son 2.7/2.5Mpa, y la temperatura es también 540 grados. Para las calderas subcríticas de la circulación del control de presión con 300MW, 600MW, parámetro del vapor sobrecalentado es 18.27Mpa, 540 grados; las presiones de la entrada y del mercado son 3.83/3.63MPa, la temperatura son también 540 dgrees. El uso del vapor que recalienta el sistema puede aumentar la economía termal para las centrales eléctricas en 4-5%. En nuestro país, las unidades con capacidad sobre 125MW aplican todo un sistema de recalentamiento medio del tiempo, y en ultramar, dos sistemas de recalentamiento medios de las épocas se solicitan algunas unidades con parámetros más altos.

Principio

• El principio de sobrecalentador es similar cocer la generación al vapor de los tubos de la caldera.

• Los gases calientes en el barrido de alta temperatura sobre los tubos de sobrecalentador y aumentar la temperatura del vapor que la magnitud depende de la temperatura del gas de la salida que sale de la velocidad del sobrecalentador y del gas.

Uso

el uso para calentar el vapor saturado, temperatura del vapor podía ser hasta 900 grados C.

Mejoras de la capacidad del sobrecalentador para aumentar la producción de energía

Envíenos requirió datos técnicos, tales como capacidad del vapor, presure, temperatura requerida etc. Diseñaremos por consiguiente.

Funciones de sobrecalentadores y de recalentadores:

Los sobrecalentadores y los recalentadores son partes importantes para las superficies de calefacción, usadas para aumentar temperatura del vapor, apuntando mejorar entalpía del vapor y fomentarla para aumentar la eficacia termal de la circulación para la central eléctrica.

Los sobrecalentadores funcionan para calentar el vapor surnatured al vapor sobrecalentado con cierto tempetature. Cuando las cargas de la caldera u otras condiciones de trabajo cambian, es necesario asegurarse de temperatura del vapor sobrecalentado para ser normal, y dentro de la gama permisible de variación de la temperatura.

De la circulación termal en la central eléctrica, los parámetros originales de la presión y la temperatura es más altos, la eficacia termal de la circulación es mejor, o la humedad del vapor de la parte posterior de la turbina de vapor es demasiado alta, influenciando su seguridad. Mientras que la temperatura del vapor del superheaer es limitada por los materiales del metal, actualmente, debido a la limitación de los materiales del metal, la temperatura sobrecalentada para la mayoría de las calderas de la central eléctrica todavía está dentro de la gama de 540-555 dgrees, y evitar la humedad del vapor de la cuchilla de la parte posterior de la turbina de vapor demasiado grande, el sistema de recalentamiento medio se aplica así.

Las funciones de recalentadores son calentar el extractor del cilindro de alta presión de la turbina de vapor a la temperatura recalentada que es cercana o igual a la temperatura sobrecalentada, y después enviarlos al cilindro medio de la presión y a la presión baja para ampliarse y de trabajar para aumentar la sequedad del blace de la parte posterior de la turbina de vapor. Generalmente, la presión del vapor recalentado es un quinto del del vapor sobrecalentado. El uso de recalentar el sistema puede aumentar la eficacia termal para las centrales eléctricas en 4-5%.

Hasta ahora en nuestro país, las unidades con capacidad sobre 125mw todas aplican un sistema de recalentamiento medio del tiempo. El recalentamiento doble puede aumentar otra vez la eficacia termal de la circulación en el 2%, pero el sistema es muy complicado, no se solicita unidades nacionales, sino que es común para las calderas grandes en ultramar.
