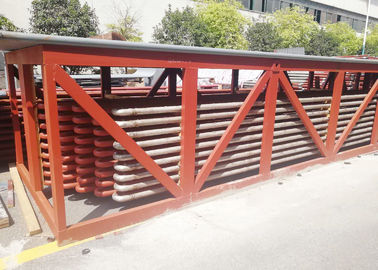

Sobrecalentador y recalentador primarios/secundarios para las calderas de CFB de la central térmica

Para la caldera de la central eléctrica, es una manera crutial aumentar economía termal de la central térmica mejorando parámetro del vapor sobrecalentado. El aumento de los parámetros del vapor sobrecalentado es limitado por los materiales del metal. El diseño de sobrecalentadores debe asegurarse de que la temperatura de la pared externa de los tubos de calefacción de la superficie sea más baja que la temperatura permisible de la resistencia de oxidación del acero, y mientras tanto asegurarse de su fuerza mecánica. con el desarrollo del metal el material utilizó en las calderas, calderas de la central eléctrica en nuestro país ya generalmente para aplicar grados de alta presión, des alta temperatura (9.8MPa, 540 grados) y superhigh de los parámetros de la presión los 555 (MPa 13,7, 540 y), y ha desarrollado grados subcríticos de los parámetros de la presión 555 (16.7MPa, 540 y). Ahora las porciones de calderas aplican los parámetros supercríticos de la presión (24.5MPa, 540-570 grados), e incluso muy pocas unidades aplican los parámetros de alta presión y de la temperatura.

Yo

Para las calderas en centrales eléctricas grandes, los sobrecalentadores y los recalentadores son piezas necesarias, a un grande extienda, ellos influced la seguridad y la economía de calderas. Los sobrecalentadores son las superficies de calefacción que calientan el vapor principal de la temperatura surnatured a la temperatura sobrecalentada clasificada, y los recalentadores son las superficies de calefacción que calientan el exaust del cilindro de alta presión de la turbina de vapor a cierta temperatura. Cuando las condiciones de funcionamiento como las cargas de la caldera, tipos del carbón cambian, es ajustarlas para asegurarse de la temperatura del mercado en el nivel clasificado de -10-+5 grados.

Para las calderas grandes en centrales eléctricas, los sobrecalentadores y los recalentadores explican una proporción grande en las superficies de calefacción totales, ellos deben ser arreglados en las áreas donde está el humo con una temperatura más alta. Para mejorar la eficacia de la circulación termal en centrales eléctricas, es necesario mejorar el vapor original de los parámetros f gradualmente, el aumento de la presión del vapor requiere el aumento correspondiente de la temperatura para el vapor sobrecalentado, o la humedad del extractor grande de la etapa de la turbina de vapor será demasiado alta, que influenciará su seguridad. Así, el vapor que atraviesa los sobrecalentadores y los recalentadores son vapor de alta temperatura, su funcionamiento de la transferencia de calor es muy malo, que determina que las temperaturas de la pared del tubo de sobrecalentadores y de recalentadores son altas.

Funciones y características de sobrecalentadores y de recalentadores

funciones de sobrecalentadores y de recalentadores:

Los sobrecalentadores y los recalentadores son partes importantes para las superficies de calefacción, usadas para aumentar temperatura del vapor, apuntando mejorar entalpía del vapor y fomentarla para aumentar la eficacia termal de la circulación para la central eléctrica.

Los sobrecalentadores funcionan para calentar el vapor surnatured al vapor sobrecalentado con cierto tempetature. Cuando las cargas de la caldera u otras condiciones de trabajo cambian, es necesario asegurarse de temperatura del vapor sobrecalentado para ser normal, y dentro de la gama permisible de variación de la temperatura.

De la circulación termal en la central eléctrica, los parámetros originales de la presión y la temperatura es más altos, la eficacia termal de la circulación es mejor, o la humedad del vapor de la parte posterior de la turbina de vapor es demasiado alta, influenciando su seguridad. Mientras que la temperatura del vapor del superheaer es limitada por los materiales del metal, actualmente, debido a la limitación de los materiales del metal, la temperatura sobrecalentada para la mayoría de las calderas de la central eléctrica todavía está dentro de la gama de 540-555 dgrees, y evitar la humedad del vapor de la cuchilla de la parte posterior de la turbina de vapor demasiado grande, el sistema de recalentamiento medio se aplica así.

Las funciones de recalentadores son calentar el extractor del cilindro de alta presión de la turbina de vapor a la temperatura recalentada que es cercana o igual a la temperatura sobrecalentada, y después enviarlos al cilindro medio de la presión y a la presión baja para ampliarse y de trabajar para aumentar la sequedad del blace de la parte posterior de la turbina de vapor. Generalmente, la presión del vapor recalentado es un quinto del del vapor sobrecalentado. El uso de recalentar el sistema puede aumentar la eficacia termal para las centrales eléctricas en 4-5%.

Hasta ahora en nuestro país, las unidades con capacidad sobre 125mw todas aplican un sistema de recalentamiento medio del tiempo. El recalentamiento doble puede aumentar otra vez la eficacia termal de la circulación en el 2%, pero el sistema es muy complicado, no se solicita unidades nacionales, sino que es común para las calderas grandes en ultramar.

Principio

• El principio de sobrecalentador es similar cocer la generación al vapor de los tubos de la caldera.

• Los gases calientes en el barrido de alta temperatura sobre los tubos de sobrecalentador y aumentar la temperatura del vapor que la magnitud depende de la temperatura del gas de la salida que sale de la velocidad del sobrecalentador y del gas.

Uso

el uso para calentar el vapor saturado, temperatura del vapor podía ser hasta 900 grados C.

Mejoras de la capacidad del sobrecalentador para aumentar la producción de energía

Envíenos requirió datos técnicos, tales como capacidad del vapor, presure, temperatura requerida etc. Diseñaremos por consiguiente.
