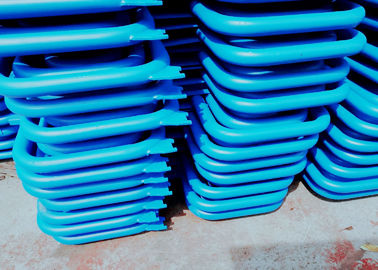

Sobrecalentador y recalentador del acero de aleación para las calderas del carbón pulverizado con la circulación natural

Para las calderas en centrales eléctricas grandes, los sobrecalentadores y los recalentadores son piezas necesarias, a un grande extienda, ellos influced la seguridad y la economía de calderas. Los sobrecalentadores son las superficies de calefacción que calientan el vapor principal de la temperatura surnatured a la temperatura sobrecalentada clasificada, y los recalentadores son las superficies de calefacción que calientan el exaust del cilindro de alta presión de la turbina de vapor a cierta temperatura. Cuando las condiciones de funcionamiento como las cargas de la caldera, tipos del carbón cambian, es ajustarlas para asegurarse de la temperatura del mercado en el nivel clasificado de -10-+5 grados.

Detalles

• El sobrecalentamiento aumenta eficacia total así como evita demasiada condensación en las etapas pasadas de la turbina que evita la erosión de la cuchilla.

• El calor de los gas de combustión del horno se utiliza para el retiro de la humedad del vapor y sobrecalentar el vapor.

• Los sobrecalentadores ususlly tienen varios circuitos del tubo paralelamente a una o más curvas de vuelta, conectadas entre los jefes.

• El calor de los gases calientes al vapor en el surperheater se transfiere en las temperaturas altas.

• Por lo tanto la sección promary del sobrecalentador se arregla en contracorriente y flujo secundario de la sección paralelamente para reducir el temp.stressing de la pared del tubo.

Características de trabajo

Para mejorar la eficacia termal, la presión del vapor sobrecalentado se ha aumentado de la presión superhigh a la presión subcrítica y supercrítica. Pero limitado por el funcionamiento del metal, la temperatura del vapor de sobrecalentadores y los reheates se guardan dentro de 540-555 grados.

Porque qué atraviesan los tubos de sobrecalentadores y de recalentadores son vapor de alta temperatura, el coeficiente de transferencia del lanzamiento del calor de convección de la pared del tubo a cocer al vapor es muy pequeño, y el funcionamiento de la transferencia de calor es pobre, la capacidad de enfriamiento del vapor a la pared del tubo es bajo. Mientras tanto, para asegurarse de la diferencia razonable de la temperatura de la transferencia de calor, generalmente los sobrecalentadores y los recalentadores se colocan en las áreas donde están altas las temperaturas del humo, y su temperatura de trabajo de la pared del tubo es bastante alta, así el ambiente de trabajo de superhearters y los recalentadores son muy malos. Especialmente los recalentadores, para la presión recalentada del vapor son bajos, y su capacidad de refrescar los tubos es peor, así ése cómo asegurarse del metal del tubo puede ser trabajo seguro en el largo plazo es un problema importante cuándo viene al diseño y a la operación de sobrecalentadores y de recalentadores. El diagrama 4-1 enumera el límite superior de las temperaturas permisibles para el metal común usado en calderas. Para evitar el uso de alto nivel del acero de aleación, cuando se trata del diseño de sobrecalentadores y de recalentadores, utilizó el metal del tubo casi está cerca de los límites de la temperatura al trabajar. Esta vez, si hay subida de la temperatura de 10-20 grados, que también reduce la tensión permisible mucho. Por lo tanto, la atención debe ser pagada para el diseño y el funcionamiento de sobrecalentadores y de recalentadores en aspectos abajo:

1.to se aseguran del establo del tempeature del vapor al correr. La variación de la temperatura del vapor se supone para ser no over+5- -10 grados;

2.There necesita método de confianza ajustar las temperaturas para que haya sobrecalentadores y recalentadores cuando los cambios de las condiciones de la operación a alguno extienden para mantener temperaturas clasificadas del vapor.

3. para minimizar la desviación termal entre los tubos paralelos.

El vapor de la entrada de recalentadores es el vapor del mercado del cilindro de alta presión de la turbina de vapor, su presión es el cerca de 20% del del vapor principal, cuyo temperatre es levemente más alto que temperatura surnatured, y aumenta así el vapor y el consumo de calor. Por ejemplo, la resistencia de recalentar el sistema es aumentada en 1kg/cm2, el consumo del vapor de turbina de vapor es aumentada en 0,3%. Para reducir la resistencia del flujo del vapor en recalentadores y mejorar la eficacia de sistema termal, los recalentadores aplican generalmente pequeño flujo total, pero mientras tanto hace peor para las condiciones de enfriamiento de la pared del tubo de recalentadores. Por lo tanto, el diseño de recalentar el sistema requiere simple disminuir resistencia del flujo.

Uso

el uso para calentar el vapor saturado, temperatura del vapor podía ser hasta 900 grados C.

Mejoras de la capacidad del sobrecalentador para aumentar la producción de energía

Envíenos requirió datos técnicos, tales como capacidad del vapor, presure, temperatura requerida etc. Diseñaremos por consiguiente.

Diferencias
