Descripción de producto

Los sobrecalentadores son el que está de la mayoría de las partes importantes de la caldera que mejoran la eficacia del intercambio de calor.

En caldera, el papel del sobrecalentador es calentar el vapor saturado a cierta temperatura del vapor sobrecalentado para mejorar eficacia de la central eléctrica. Esencialmente, el repetidor mejora la eficacia de reciclaje de la central térmico.

El sobrecalentador es la temperatura del vapor sobre su punto de saturación.

El recalentador es básicamente un sobrecalentador que hace el vapor recalentarse de la etapa de alta presión de la turbina. El vapor recalentado se envía a la etapa de presión baja de la turbina. Recalentando el vapor entre las turbinas de alta presión y de baja presión, la eficacia eléctrica del ciclo de la central eléctrica se puede aumentar al más de 40 por ciento. El reciclaje del recalentamiento se utiliza en calderas grandes porque es económicamente viable solamente en centrales eléctricas grandes.

Detalles

Sobrecalentador

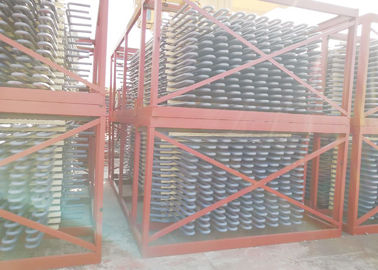

Generalmente 30 ~ 60 milímetros. El tipo más común de sobrecalentador del flujo es tubo serpentino. Tiene un grupo más intensivo del tubo, adornar en 450 ~ 1000 el tubo del ℃ de la temperatura del humo, humo de la erosión vertical y lateral. El humo transfiere principalmente el calor al tubo por la convección, y algo del calor es absorbido por la radiación. El placa-tipo sobrecalentador consiste en una pluralidad de pantallas del tubo, dispuesta en la parte superior del horno o en el mercado, perteneciendo al tipo sobrecalentador de la radiación o de la semi-radiación. El anterior absorbe calor radiante de la llama del horno, mientras que este último también absorbe un cierto calor de la convección. En calderas de la central eléctrica sobre mpa 10, el tipo de la pantalla y el tipo serpentino sobrecalentador son de uso general aumentar la absorción del calor. El sobrecalentador de la pared aplicado en la pared interna del horno es el sobrecalentador radiante, que se utiliza raramente. El sobrecalentador montado en la pared se utiliza en la caldera de la central eléctrica de la capacidad grande para formar la pared del tubo del top y de la convección del horno. La imagen muestra a arreglo de varios el sobrecalentador. Las calderas industriales de pequeña capacidad con el sobrecalentador pueden cumplir los requisitos solamente con el sobrecalentador de la sola etapa.

Recalentador

La disposición del recalentador sigue la disposición del sobrecalentador, incluyendo la convección, la radiación y la semi-radiación.

El recalentador de la convección tiene corriente contraria, flujo rio abajo y flujo mezclado, sola bobina, tipo doble de la bobina, de la multi-bobina, paralelo y escalonado, vertical y horizontal, paralelos a la pared delantera y al perpendicular a la pared delantera. El recalentador de la convección es el recalentador principal que absorbe calor de la convección.

El recalentador radiante refiere a la radiación de absorción del horno del recalentador.

los recalentadores Semi-radiantees (sobrecalentador de la placa) refieren a los recalentadores que absorben más radiación del horno (más el de 1/2 del calor total).

El principio material de la selección de recalentador es lo mismo que el del sobrecalentador. Puesto que el recalentamiento del vapor es inferior al sobrecalentador en capacidad de enfriamiento, la temperatura de la pared del diseño es generalmente más alta que la del sobrecalentador del mismo nivel de temperatura. Los tubos del metal de recalentadores des alta temperatura se hacen generalmente del acero de aleación (tubos del metal que contienen más el de 5% de elementos de la aleación). Por ejemplo, 12CrlMoV, acero 102, sa213-t91, sa213-tp304, sa213-tp347, etc.

Diferencias

Uso

El uso para calentar el vapor saturado, temperatura del vapor podía ser hasta 900 grados C.
Mejoras de la capacidad del sobrecalentador para aumentar la producción de energía
