Pieza baja modificada para requisitos particulares del intercambio de calor del sobrecalentador y del recalentador del níquel con el escudo

Sobrecalentador y recalentador bajos modificados para requisitos particulares del níquel con el escudo, alta pieza eficiente del intercambio de calor

Descripción de producto del sobrecalentador y del recalentador

Sobrecalentador
Las centrales eléctricas del combustible fósil tienen a menudo una sección del sobrecalentador en el vapor que genera el horno. El vapor pasa a través del equipo de sequedad dentro del tambor del vapor encendido al sobrecalentador, un sistema de tubos en el horno. Aquí el vapor coge más energía de los humos calientes fuera de la tubería, y su temperatura ahora se sobrecalienta sobre la temperatura de saturación.

Recalentador
Los hornos de la central eléctrica pueden tener una sección del recalentador que contiene los tubos calentados por los humos calientes fuera de los tubos. El vapor de escape de la turbina de alta presión se pasa a través de estos tubos calentados para recoger más energía antes de conducir las turbinas intermedias y entonces de baja presión.

Funciones del producto del sobrecalentador y del recalentador

Sobrecalentador

la función 1.The del sobrecalentador en la central térmico es quitar los rastros pasados de la humedad (1 al 2%) del vapor saturado que sale de la caldera y aumentar su temperatura suficientemente sobre temperatura de saturación.

la calefacción de sobrecalentamiento 2.The aumenta eficacia total total de la eficacia de ciclo así como evita demasiada condensación en las etapas pasadas de la turbina que evita la erosión de la cuchilla.

el calor 3.The de los gas de combustión del horno se utiliza para el retiro de la humedad del vapor y sobrecalentar el vapor.

4.Super-heaters tienen generalmente varios circuitos del tubo paralelamente a una o más curvas de vuelta, conectadas entre los jefes.

Recalentador

la función 1.The de los recalentadores es al resuperheat el vapor en parte ampliado de la turbina.

Se hace esto de modo que el vapor siga siendo seco lo más lejos posible a través de la etapa pasada de la turbina.

2.Location: Antes o después del sobrecalentador convectivo en la zona convectiva de calderas para uso general. En calderas de alta presión modernas, los recalentadores están generalmente en dos secciones.

la sección primaria 3.The se pone en la zona convectiva y la sección secundaria se pone apenas en la salida del horno que cuelga del top.

la consideración del diseño 4.The para los recalentadores es similar a ésas para los sobrecalentadores.

5.It que tienen las mismas temperaturas de la salida pero presiones del vapor son cerca de 20-25% de ésos en sobrecalentadores. Por lo tanto la aleación de acero de una calidad más inferior se puede utilizar para los recalentadores.

El tipo favorece método de apoyo de las desventajas

Colgante-tipo

ayuda estructural 1.Firm

2. Bloqueo del flujo por el vapor condensado

3. Necesita recomienzo lento purgar el agua que acumula en la parte inferior. apoyado desde arriba

Invertir-tipo

drenaje 1.Proper del vapor condensado

2. Carezca la rigidez estructural, especialmente en flujo de alta velocidad del gas apoyó de debajo

Horizontal - tipo

1. Drenaje apropiado

2. Buena rigidez estructural.

No ven el flam directamente así que son principalmente del tipo convectivo apoyado generalmente en el gas vertical canalizan paralelo al horno principal.

Detalles del sobrecalentador y del recalentador

Criterios de la fabricación y de aceptación del sobrecalentador y del recalentador

1.JB/T1611 “especificación técnica para fabricar de los tubos de la caldera.”

Condiciones técnicas de la prueba de presión de la caldera de 2.JB/T1612 “. ”

3.JB/T1613 “especificación técnica para soldar con autógena de las piezas de la presión de la caldera.”

4.JB/T1615 " especificación técnica para pintar y embalar de la caldera.”

5. JB/T3375 “reglas para recibir la aceptación de los materiales para la construcción de la caldera.”

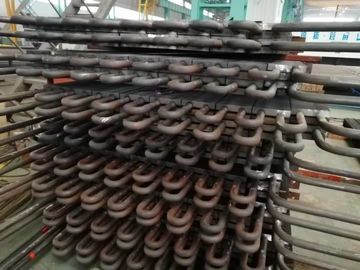

Exhibición del producto
