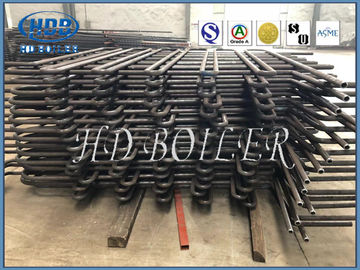

El alto calor eficiente del sobrecalentador y del recalentador recupera recambios de la caldera

La eficacia del calor que mejora el sobrecalentador de las piezas de la caldera arrolla el estándar de ASME para la central eléctrica

El producto introduce:

Sobrecalentador

Las centrales eléctricas del combustible fósil tienen a menudo una sección del sobrecalentador en el vapor que genera el horno. El vapor pasa a través del equipo de sequedad dentro del tambor del vapor encendido al sobrecalentador, un sistema de tubos en el horno. Aquí el vapor coge más energía de los humos calientes fuera de la tubería, y su temperatura ahora se sobrecalienta sobre la temperatura de saturación.

Recalentador

Los hornos de la central eléctrica pueden tener una sección del recalentador que contiene los tubos calentados por los humos calientes fuera de los tubos. El vapor de escape de la turbina de alta presión se pasa a través de estos tubos calentados para recoger más energía antes de conducir las turbinas intermedias y entonces de baja presión.

El tipo favorece método de apoyo de las desventajas:

Estructura del diseño

1. vapor saturado de calefacción, temperatura hasta 900 grados C.

2. eficacia alta, el >90%.

3. calefacción de alta velocidad.

4. diseño con acero inoxidable.

5. vida de servicio larga de diseño, 15 años.

Funciones:

Sobrecalentador

1.Superheater es un dispositivo para calentar el vapor saturado en el vapor sobrecalentado en cierta temperatura.

2. Después del vapor saturado se calienta en el vapor sobrecalentado, la capacidad de trabajo del vapor en la turbina de vapor se mejora, es decir, la entalpía útil del vapor en la turbina de vapor se aumenta, así mejorando la eficacia de ciclo del motor de calor.

3. Además, la adopción del vapor caliente puede también reducir la humedad del extractor del vapor de la turbina de vapor, evita la corrosión de la cuchilla de turbina de vapor, y crea las condiciones favorables para la reducción adicional de la presión del extractor del vapor y la operación segura de la turbina de vapor.

Recalentador

Para mejorar la eficacia del calor de sistemas de generación grandes, el ciclo de recalentamiento intermedio es ampliamente utilizado. El vapor principal que sale del sobrecalentador de la caldera se envía al recalentador para aumentar la temperatura después de que el trabajo se haga en el cilindro de alta presión de la turbina de vapor. Entonces se envía al cilindro medio de la presión de la turbina de vapor para continuar la extensión y el trabajo. Algunas unidades grandes, después de que el cilindro medio de la presión el vapor de escape de nuevo a la calefacción de la caldera, conocida como ciclo de recalentamiento intermedio dos, pueden ser eficacia relativamente mejorada de la circulación de los centros de experimentos 2%.Some incluso adoptan alrededor tres ciclos de recalentamiento. Después del ciclo de recalentamiento se adopta, el sistema termal, el ajuste de la estructura y de la operación del dispositivo de la turbina de la caldera y de vapor se convierte en complejo y los aumentos del coste, así que se adopta en las unidades de generación de más se utilizan de 100 megavatios, generalmente solamente recalentamiento una vez intermedio.

Las ventajas del recalentador son como sigue:

1. Reduzca la humedad del vapor de agua, que es conducente a la protección de las cuchillas de turbina.

2. La eficacia interna relativa y absoluta de la turbina de vapor puede ser mejorada.

La caldera de HD ofrece un mejor en la instalación de la clase, incluyendo

• Área de la fabricación de 200.000 metros cuadrados
• 150 ingenieros
• 600 soldadores cifrados
• 60 inspectores autorizados (instructores incluyendo del nivel-lll del NDT)
• Grado-ALicenses para la caldera del diseño y de la fabricación (publicada por la administración del Estado de la supervisión y de la inspección de la calidad)
• Sistema de calidad del 90001:2008 del ISO
• Certificado de ASME de caldera para uso general
• S de ASME ‘, autorización del sello de ‘U’ y de la NOTA
