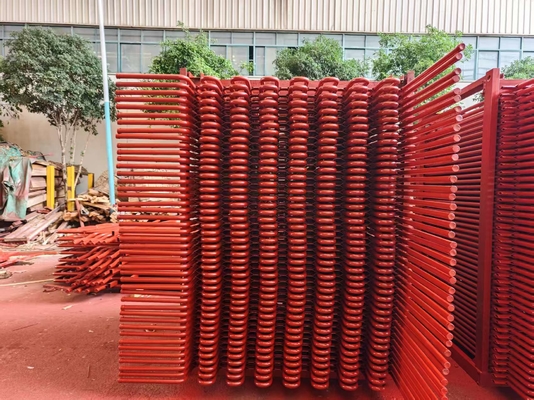

Solución de recuperación de energía residual Sistemas de supercalentamiento y recalentamiento personalizados
Detalles del producto
| Material: | T91 / T92 | Material de soldadura: | Base del níquel |
|---|---|---|---|
| Nombre del producto: | Supercalentador y bobinas de recalentador | el certificado: | Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo |
| Aplicación: | Calderas de centrales eléctricas, recuperación de calor, industria | Presión: | Baja/Alta presión |
| Resaltar |
Sistemas de recalentamiento de recuperación de calor residual,Waste Energy Recovery Superheater,Heat Recovery Reheater Systems |
||
Descripción del producto
Solución de recuperación de energía residual Sistemas de supercalentamiento y recalentamiento personalizados
¿En qué se diferencia un reacalientador de un supercalentador?
Un reacondicionador vuelve a calentar el vapor después de la expansión parcial en la turbina, mientras que el supercalentador calienta el vapor saturado del tambor de la caldera.
Presentación del producto
Funciones del producto de los supercalentadores y recalentadores
Supercalentador
1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.
2El calentamiento de supercalentamiento aumenta la eficiencia general del ciclo y evita la condensación excesiva en las últimas etapas de la turbina, lo que evita la erosión de la pala.
3El calor de los gases de combustión del horno se utiliza para eliminar la humedad del vapor y para sobrecalentar el vapor.
4Los supercalentadores suelen tener varios circuitos de tubos en paralelo con una o varias curvas de retorno, conectados entre cabeceras.
Recalentador
1La función de los recalentadores es volver a calentar el vapor parcialmente expandido de la turbina.
Esto se hace para que el vapor permanezca seco tanto como sea posible a través de la última etapa de la turbina.
2Ubicación: antes o después del supercalentador convectivo en la zona convectiva de las calderas de servicio.
3La sección primaria se coloca en la zona convectiva y la sección secundaria se coloca justo en la salida del horno que cuelga de la parte superior.
4Las consideraciones de diseño para los reacalientadores son similares a las de los supercalentadores.
5La presión de vapor es aproximadamente del 20-25% de la de los supercalentadores, por lo que se puede utilizar una aleación de acero de menor grado para los reacalentadores.
Tipo Ventajas Desventajas Método de apoyo
Tipo de colgante
1Apoyo estructural firme
2Bloqueo del flujo por vapor condensado
3Necesita un reinicio lento para purgar el agua que se acumula en el fondo.
Tipo invertido
1.Drenamiento adecuado del vapor condensado
2Falta de rigidez estructural, especialmente en el flujo de gas de alta velocidad
Tipo horizontal
1- Un drenaje adecuado
2Buena rigidez estructural.
No ven la llama directamente, por lo que son principalmente del tipo de convección. Por lo general, se sostienen en los conductos verticales de gas paralelos al horno principal.
Detalles del supercalentador y del reacalentador
| 1 | Composición del material | El acero al carbono, el acero aleado o el acero resistente al calor, las cajas de recogida y otros materiales de apoyo. |
| 2 | Modelo de diseño | Diseño vertical u horizontal. |
| 3 | Ventajas | Hermosa apariencia, tamaño, precisión, tecnología de curvatura y soldadura de primera clase, equipo de detección de primera clase. |
Criterios de fabricación y de aceptación de los supercalentadores y recalentadores
1.JB/T1611 "Especificación técnica para la fabricación de tuberías de calderas".
2.JB/T1612 "Condiciones técnicas de ensayo de presión de la caldera".
3.JB/T1613 "Especificación técnica para la soldadura de las partes a presión de las calderas".
4.JB/T1615"Especificación técnica para la pintura y el embalaje de la caldera".
5.JB/T3375 "Reglas para la aceptación de materiales para la construcción de calderas".
