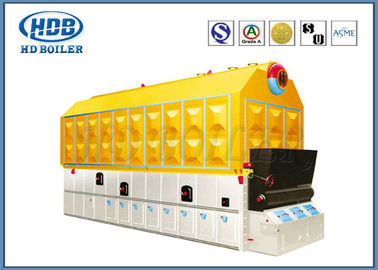

El carbón encendió eficacia alta horizontal automática de la caldera de agua caliente del vapor
Detalles del producto
| Condición: | Nuevo | Estructura: | Tubo del agua |
|---|---|---|---|
| Combustible disponible: | Con carbón | Operación: | Automático |
| Colocación: | Caldera horizontal | Uso: | Central eléctrica industrial/ |
| instalación: | Caldera montada | Circulación del agua: | Circulación natural |
| Especificación: | 6t-35t | Estilo ardiendo: | Caldera que enciende interna |
| Resaltar |
Caldera de vapor industrial,Caldera de agua caliente encendida carbón |
||
Descripción del producto
Gran caldera de agua caliente encendida del vapor del SZL del nivel de la asamblea carbón con pequeña pérdida de calor
producción
El SZL de HD empaquetó la caldera de vapor del haz de tubos es el doble-cilindro, montaje del haz de tubos, caldera de cadena de la rejilla. Dos cilindros se ponen en la parte superior y el nivel inferior de la caldera longitudinalmente a lo largo del centro. La sección delantera del cilindro superior y los tubos refrigerados por agua en las paredes laterales forman el área de la radiación-calefacción en el hogar. Mientras que el banco posterior de la sección y del tubo en el servicio más bajo del cilindro como área de la convección-calefacción. El econnomizer del carbón se monta en la parte posterior de más bolier. Un cierto calor del humo caliente de la combustión es absorbido por el hogar. Entonces caudales caloríficos calientes de la combustión a la superficie de caldeo de la convección a través de la cámara fría y a los extractores exteriores con la chimenea vía el ahorrador del carbón, el colector de polvo y el fan del proyecto.
Ventajas del funcionamiento
1, el funcionamiento de aislamiento es bueno.
2, la salida es suficientes.
3, alta eficacia termal
4, eficacia alta
5, seguridad al alto nivel de automatización
Parámetro
| Modelo | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AIISZL15-2.5-AII |
|
Eficacia de calefacción clasificada (MW) |
6 | 8 | 10 | 15 | |
| Presión de trabajo clasificada (MPa) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
Temperatura clasificada del vapor |
193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| Temperatura del abastecimiento de agua | 60 | 60 | 60 | 60 | |
| superficie de caldeo | Caldera (m) | 156 | 197,4 | 235,6 | 335 |
Ahorrador del carbón (m) |
87,2 | 157 | 174,4 | 354 | |
Precalentador de aire (m) |
|||||
Área eficaz de la rejilla (m) |
7,8 | 10,1 | 11,8 | 17,3 | |
Volumen del agua (³ de m) |
7,3 | 9,6 | 12,4 | 15,3 | |
Eficacia del diseño (%) |
80 | 80 | 80 | 80 | |
| Combustible aplicable | Clase del carbón suave II e III | ||||
| Tamaño máximo de la parte de envío (m) | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | |
| Peso máximo de la parte de envío (t) | 25 | 29 | 31 | 42 | |
Tamaño total de la instalación (m) |
9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | |
Fan del proyecto |
GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | |
| Fan del ventilador | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | |
| Gobernador de velocidad | GL-10P 0.75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P/II 1.5kw | |
Información de compañía
Caldera de HD establecida en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), es fabricante industrial profesional, produciendo la caldera para uso general, caldera industrial, caldera de HRSG y toda clase de piezas de la caldera, tales como paneles del waterwall, ahorradores, precalentadores de aire, sobrecalentadores, jefes, tubos de aleta espirales, tubos de la H-aleta, caldera de los tubos de calor etc. HD están situadas en Dong Lai Industrial Park, suburbio del este de Zhang Jia Gang City. La ubicación de planta es autopista del alrededor 150km al puerto de Shangai o al camino del estado de los 60km a Suzhou o a Wuxi, con el transporte extendiendo en todas las direcciones convenientemente y rápidamente.
1. área de la fabricación de 200.000 metros cuadrados
2. 150 ingenieros
3. 600 soldadores cifrados
4. 60 inspectores autorizados (instructores del nivel-III del NDT)
5. licencias de la clase-UNo para la caldera del diseño y de la fabricación
6. sistema de calidad del 9001:2008 del ISO
7. certificado de ASME de calderas de poder
8. ASME autorización del sello de ‘S’, de ‘U’ y de la NOTA
