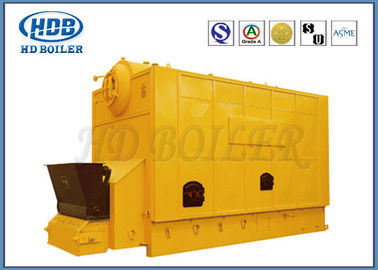

Sistema industrial de la caldera de agua caliente del vapor, caldera de vapor de gas horizontal
Detalles del producto
| Condición: | Nuevo | Estructura: | Tubo del agua |
|---|---|---|---|
| Combustible disponible: | Con carbón | Operación: | Automático |
| Colocación: | Caldera horizontal | Uso: | Industrial |
| instalación: | Caldera montada | Circulación del agua: | Circulación natural |
| Presión de trabajo clasificada (Mpa): | 1.25-2.5 | Temperatura clasificada del vapor: | 193-226 |
| Resaltar |
caldera de agua caliente industrial,Caldera de agua caliente encendida carbón |
||
Descripción del producto
Alto caldera de agua caliente encendida del vapor del SZL de la eficacia termal carbón con vida de servicio larga
Producción
El vapor de la serie de HD DZL y la caldera de agua caliente es los de un solo cilindro, montaje del haz de tubos, caldera de cadena de la rejilla. El tambor de caldera se arregla a lo largo del centro de la caldera longitudinalmente.
El tambor delantero y ambos lados de los tubos de la agua-pared del horno forman la superficie de la calefacción radiante, el tambor posterior y la jerarquía del tubo entre la superficie de la calefacción de la convección de la forma del jefe.
El ahorrador del carbón está instalado en la parte posterior de la caldera.
Después de que un cierto calor del humo de alta temperatura combustión-generado sea absorbido por el hogar, el humo fluye a la superficie de calefacción de la convección quema a través directo exterior de la cámara y de los extractores la chimenea vía el ahorrador del carbón, el colector de polvo y el fan del proyecto.
Características y ventajas
1. Estructura compacta, pequeño espacio de la instalación, sitio de caldera de un solo piso, infraestructura rentable.
2. gran nivel de la asamblea, período corto de la instalación e instalación barata.
3. superficie de calefacción suficiente y razonable, temperatura rápida/presión-subida de la caldera, productividad satisfactoria y alta eficacia de calefacción.
4. introduzca el aire con las cámaras de la distribución del aire de rejilla. Toda la distribución del aire
las cámaras pueden ajustar el flujo de aire independientemente y la rejilla puede ser velocidad regulada del paso-menos.
5. amplia gama de carbones aplicables y de la combustión completa.
6. el gabinete de control eléctrico se equipa de control automático completo y del monitor
instrumentos que ofrecen la alta automatización, la seguridad, la confiabilidad y la operación simple.
Parámetro
| Modelo | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
| Eficacia de calefacción clasificada (MW) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
| Presión de trabajo clasificada (MPa) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
| Temperatura clasificada del vapor | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| Temperatura clasificada del mercado | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
| Superficie de caldeo | Caldera (m2) | 156 | 197,4 | 235,6 | 412 | 508 | 510 | 588,6 |
| Ahorrador del carbón (m2) | 87,2 | 157 | 174,4 | 413/413/236 | 357 | 496 | 450 | |
| Precalentador de aire (m2) | - /-/181 | 199 | 212 | 210 | ||||
| Área eficaz de la rejilla (m2) | 7,8 | 10,1 | 11,8 | 17,3 | 21 | 24,3 | 25,8 | |
| Volumen del agua (m3) | 7,3 | 9,6 | 12,4 | 15,3 | 21,6 | 27 | 27,6 | |
| Eficacia del diseño (%) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| Combustible aplicable | Clase suave II | |||||||
| Tamaño máximo de la parte de envío (m) | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | 11×3.41×3.54 | 8.3×3.0×3.6 | 8.5×3.6×3.64 | |
| Peso máximo de la parte de envío (t) | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
| Tamaño total de la instalación (m) | 9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | 12×5.8×6.8 | 13.8×6.0×10.6 | 18×6×10.5 | |
| Fan del proyecto | GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | GY5-47 12.4D 90kw | GY20-15 110kw | GY35-15 132kw | |
| Fan del ventilador | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | G4-73 9D 30kw | GG20-15 55kw | G40-73 10D 55kw | |
| Gobernador de velocidad | GL-10P 0.75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P/II 1.5kw | GL-20P/II 1.5kw | GL-30P 2.2kw | GL-40P 3kw | |
Información de compañía
Caldera de HD establecida en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), es fabricante industrial profesional, produciendo la caldera para uso general, caldera industrial, caldera de HRSG y toda clase de piezas de la caldera, tales como paneles del waterwall, ahorradores, precalentadores de aire, sobrecalentadores, jefes, tubos de aleta espirales, tubos de la H-aleta, caldera de los tubos de calor etc. HD están situadas en Dong Lai Industrial Park, suburbio del este de Zhang Jia Gang City. La ubicación de planta es autopista del alrededor 150km al puerto de Shangai o al camino del estado de los 60km a Suzhou o a Wuxi, con el transporte extendiendo en todas las direcciones convenientemente y rápidamente.
1. Área de la fabricación de 200.000 metros cuadrados
2. 150 ingenieros
3. 600 soldadores cifrados
4. 60 inspectores autorizados (instructores del nivel-III del NDT)
5. Licencias de la clase-UNo para la caldera del diseño y de la fabricación
6. Sistema de calidad del 9001:2008 del ISO
7. Certificado de ASME de calderas de poder
8. ASME autorización del sello de ‘S’, de ‘U’ y de la NOTA
