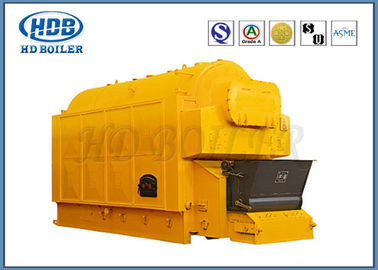

Tambor horizontal encendido carbón industrial automático de la caldera de agua caliente del vapor solo
Detalles del producto
| Condición: | Nuevo | Estructura: | Tubo del agua |
|---|---|---|---|
| Combustible disponible: | Con carbón | Capacidad clasificada de la evaporación: | 1-20 t/h |
| Temperatura clasificada del vapor: | 170-204 | Operación: | Automático |
| Colocación: | Caldera horizontal | Uso: | Industrial |
| instalación: | Caldera montada | Circulación del agua: | Circulación natural |
| Resaltar |
Caldera de vapor industrial,Caldera de agua caliente encendida carbón |
||
Descripción del producto
Caldera de agua caliente encendida carbón corto del vapor del período DZL de la instalación con vida de servicio larga
producción
El vapor de la serie de HD DZL y la caldera de agua caliente es los de un solo cilindro, montaje del haz de tubos, caldera de cadena de la rejilla. El tambor de caldera se arregla a lo largo del centro de la caldera longitudinalmente.
El tambor delantero y ambos lados de los tubos de la agua-pared del horno forman la superficie de la calefacción radiante, el tambor posterior y la jerarquía del tubo entre la superficie de la calefacción de la convección de la forma del jefe.
El ahorrador del carbón está instalado en la parte posterior de la caldera.
Después de que un cierto calor del humo de alta temperatura combustión-generado sea absorbido por el hogar, el humo fluye a la superficie de calefacción de la convección quema a través directo exterior de la cámara y de los extractores la chimenea vía el ahorrador del carbón, el colector de polvo y el fan del proyecto.
Características y ventajas
1. Sola caldera horizontal de la rejilla de la cadena del tubo de agua del tambor. Se compone del cuerpo superior y de la caldera más baja de la rejilla.
2. Disposición longitudinal para el solo cuerpo de la caldera de tambor, tambor de caldera con el tubo bilateral de la pared del agua de la superficie de calefacción de la radiación de la cámara, sin importar la superficie de calefacción convectiva a ambos lados del paquete del tubo.
3. Tubo de fuego de calefacción del tubo de la superficie del hilo del tambor del conection interno del humo, hoja de tubo con la tensión baja sin la placa de tubos apoyada del arco.
4. Almacén de cadena de los puntos de la rejilla en el viento, el ajuste del volumen de aire de la cámara del viento independientemente, regulación stepless de la velocidad de la rejilla.
las formas 5.Structure, se pueden combinar en fábrica, también se pueden combinar en el sitio de trabajo.
Parámetro
| Modelo | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| T/h clasificada de la capacidad de la evaporación | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Presión de trabajo clasificada | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| Temperatura clasificada del vapor | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Temperatura del abastecimiento de agua | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Área de la rejilla m 2 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Área eficaz de la rejilla m 2 | 2,1 | 3,2 | 5,2 | 7,8 | 11,8 | 17,3 | 21 | |
| Volumen m 3 de la caldera | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
| Eficacia % del diseño | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| Combustible aplicable | Clase bituminosa II | |||||||
| Kg/h | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Tamaño máximo de la parte de envío m | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Peso máximo de la parte de envío m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Tamaño de la instalación m | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| Fan del proyecto | modelo | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m 3 /h) circulación de aire | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| Presión (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| Poder (kilovatio) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
| Fan del ventilador | modelo | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m 3 /h) circulación de aire | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| Presión (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| Poder (kilovatio) | 1,5 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
| Bomba de alimentación | modelo | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| (m 3 /h) | 2,4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| Poder (kilovatio) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Govemor de la velocidad | modelo | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| Poder (kilovatio) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
| Máquina de la escoria | modelo | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| Poder (kilovatio) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
| modelo del polvo | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
