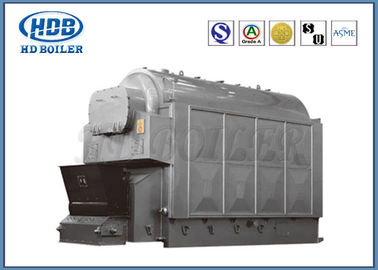

Estructura compacta encendida carbón eléctrico del control automático de la caldera de agua caliente del vapor
Detalles del producto
| Condición: | Nuevo | Estructura: | Tubo del agua |
|---|---|---|---|
| Combustible disponible: | Con carbón | Capacidad clasificada de la evaporación: | 1-20 t/h |
| Temperatura clasificada del vapor: | 170-204 | Tratamiento superficial: | Pintado |
| Operación: | Automático | Colocación: | Caldera horizontal |
| Uso: | Industrial | instalación: | Caldera montada |
| Resaltar |
caldera de agua caliente industrial,Caldera de vapor industrial |
||
Descripción del producto
Adaptabilidad amplia encendida carbón de la caldera de agua caliente del vapor del control automático DZL del carbón
producción
El vapor de la serie de HD DZL y la caldera de agua caliente es los de un solo cilindro, montaje del haz de tubos, caldera de cadena de la rejilla. El tambor de caldera se arregla a lo largo del centro de la caldera longitudinalmente.
El tambor delantero y ambos lados de los tubos de la agua-pared del horno forman la superficie de la calefacción radiante, el tambor posterior y la jerarquía del tubo entre la superficie de la calefacción de la convección de la forma del jefe.
El ahorrador del carbón está instalado en la parte posterior de la caldera.
Después de que un cierto calor del humo de alta temperatura combustión-generado sea absorbido por el hogar, el humo fluye a la superficie de calefacción de la convección quema a través directo exterior de la cámara y de los extractores la chimenea vía el ahorrador del carbón, el colector de polvo y el fan del proyecto.
Características y ventajas
1. Estructura compacta, pequeño espacio de la instalación, sitio de caldera de un solo piso, infraestructura rentable.
2. Gran nivel de la asamblea, período corto de la instalación e instalación barata.
3. Superficie de calefacción suficiente y razonable, temperatura rápida/presión-subida de la caldera, productividad satisfactoria y alta eficacia de calefacción.
4. Introduzca el aire con las cámaras de la distribución del aire de rejilla. Toda la distribución del aire
Las cámaras pueden ajustar el flujo de aire independientemente y la rejilla puede ser regulada
Velocidad de Stepless. Amplia gama de carbones aplicables y de la combustión completa.
5. El gabinete de control eléctrico se equipa de control automático completo y
Instrumentos del monitor que ofrecen la altos automatización, seguridad, confiabilidad y simple
Parámetro
| Modelo | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| T/h clasificada de la capacidad de la evaporación | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Presión de trabajo clasificada | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| Temperatura clasificada del vapor | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Temperatura del abastecimiento de agua | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Área de la rejilla m 2 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Área eficaz de la rejilla m 2 | 2,1 | 3,2 | 5,2 | 7,8 | 11,8 | 17,3 | 21 | |
| Volumen m 3 de la caldera | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
| Eficacia % del diseño | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| Combustible aplicable | Clase bituminosa II | |||||||
| Kg/h | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Tamaño máximo de la parte de envío m | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Peso máximo de la parte de envío m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Tamaño de la instalación m | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| Fan del proyecto | modelo | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m 3 /h) circulación de aire | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| Presión (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| Poder (kilovatio) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
| Fan del ventilador | modelo | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m 3 /h) circulación de aire | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| Presión (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| Poder (kilovatio) | 1,5 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
| Bomba de alimentación | modelo | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| (m 3 /h) | 2,4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| Poder (kilovatio) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Govemor de la velocidad | modelo | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| Poder (kilovatio) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
| Máquina de la escoria | modelo | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| Poder (kilovatio) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
| modelo del polvo | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
