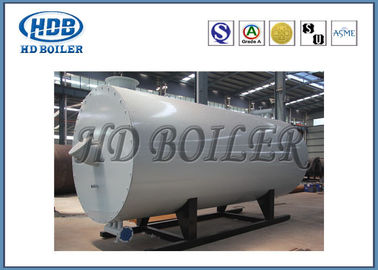

Caldera termal industrial horizontal del aceite, presión baja de fuel de la caldera de vapor
Detalles del producto
| Presión: | Presión baja | Estilo ardiendo: | Caldera que enciende interna |
|---|---|---|---|
| Estilo del lugar: | Horizontal | Uso: | Industrial |
| Medios: | Material orgánico de la transferencia de calor | Nivel de la fabricación: | A |
| Circulación del agua: | Circulación natural | Poder clasificado: | 350Kw - 16300Kw |
| Resaltar |
caldera flúida termal,sistema de la caldera del aceite caliente |
||
Descripción del producto
Tipo horizontal eficacia orgánica de Hign de la caldera del portador térmico del gas de aceite fácilmente instalar
Alcance del producto
Salida de calor: (30 - 1500) × 104 kCal/h
Presión del diseño: .1.1 MPa
Características estructurales
• El horno orgánico del portador térmico de la serie horizontal de YYW el interior, fuera (interior y exterior) del tubo circular cierre-lleno constituye la superficie interna de la calefacción de la radiación de la bobina, la superficie externa de, la bobina externa y la superficie de calefacción de la convección interna de la bobina.
• La cámara de combustión exotérmica para el combustible ardiente incluyendo la bobina compuesta, la mayor parte del calor es absorbida por la superficie de la calefacción de la radiación, el humo de alta temperatura en la superficie de la calefacción de la convección y el cambiador de calor.
• Cola de retroadaptación de las calderas con la superficie de calefacción de la cola, reduciendo la temperatura del gas de escape de la caldera, el humo a baja temperatura del mercado del humo de la caldera descargado directamente a la chimenea y en la atmósfera.
Parámetros del producto
|
Modelo YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
| Poder clasificado (kilovatios) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| Calor supply×104 (kCal/h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| Eficacia termal (%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Presión del diseño (MPa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| Temperatura de trabajo máxima (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Tarifa media de la circulación (m3/h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| El horno de capacidad media (m3) | 0,4 | 0,6 | 0,6 | 0,8 | 1,2 | 2,1 | 2,6 | 3,5 | 7,8 | ||
| Diámetro competente (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| Capacidad (kilovatios) | 14,5 | 18 | 31 | 37,5 | 49,5 | 57,5 | 61,5 | 75 | 75 | ||
| Combustible aplicable | Aceite, gas | ||||||||||
| Kg/h del consumo de combustible (aceite) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
Dimensiones (¢·H) m |
Horno de aceite horizontal | 1.2×2.4 | 1.7×3 | 1.82×3.5 | 1.92×4 | 1.95×4.3 | 2.4×4.3 | 2.52×5.3 | 2.8×6.3 | 2.92×6 | |
|
Circulación bomba |
TORCIDO modelo | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Flujo (m3/h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Elevación (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| Poder (kilovatios) | 7,5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
Modelo YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14000 Y (Q) |
16300 Y (Q) |
||
| Poder clasificado (kilovatios) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| Calor supply×104 (kCal/h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Eficacia termal (%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Presión del diseño (MPa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| Temperatura de trabajo máxima (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Tarifa media de la circulación (m3/h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| El horno de capacidad media (m3) | 8,4 | 8,8 | 10,5 | 11,2 | 11,5 | 13 | 15 | 18 | 23 | ||
| Diámetro competente (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Capacidad (kilovatios) | 98,5 | 121,5 | 148,5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Combustible aplicable | Aceite, gas | ||||||||||
| Kg/h del consumo de combustible (aceite) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Dimensiones (¢·H) m |
Horno de aceite horizontal |
3.23× 6,7 |
3.26× 7,45 |
3.26× 7,9 |
3.62× 9 |
3.6× 9,48 |
3.65× 10,4 |
3.65× 10,6 |
3.98× 11,5 |
4.06× 12,5 |
|
|
Circulación bomba |
TORCIDO modelo | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Flujo (m3/h) | 260 | 300 | 340 | 200×2 | 260×2 | 300×2 | 300×2 | 340×2 | 400×2 | ||
| Elevación (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Poder (kilovatios) | 75 | 90 | 110 | 55×2 | 75×2 | 90×2 | 90×2 | 110×2 | 132×2 | ||
Ventajas del funcionamiento
1. Económico de energía
2. Seguro y confiable
3. Fácil instalar
4. Combustible aplicable
5. Industria del uso
Introducción de la compañía
Establecido en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), produce la central eléctrica; industrial; calor residual; incineración inútil; biomasa; portador térmico orgánico y calderas de vapor eléctricas. Juntado con una gama completa de superficies de calefacción, la caldera de HD trae al mercado un servicio único incluyendo diseño, la fabricación, la instalación, el mantenimiento y el reemplazo de la caldera de las piezas de la presión de la caldera.
1. Área de la fabricación de 200.000 metros cuadrados
2. 150 ingenieros
3. 600 soldadores cifrados
4. 60 inspectores autorizados (instructores del nivel-III del NDT)
5. Licencias de la clase-UNo para la caldera del diseño y de la fabricación
6. Sistema de calidad del 9001:2008 del ISO
7. Certificado de ASME de calderas de poder
8. ASME autorización del sello de ‘S’, de ‘U’ y de la NOTA
