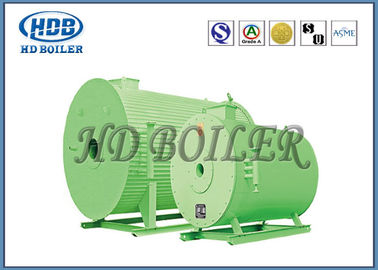

Caldera flúida térmica industrial de la economía de combustible/sistema de madera inútil de la caldera del aceite caliente
Detalles del producto
| Combustible: | Gas, aceite | Estructura: | Bobina helicoidal |
|---|---|---|---|
| Estilo ardiendo: | combustión interna | Uso: | Industrial |
| Paquete del transporte: | Embalaje marinero | Código del HS: | 3215960855 |
| Capacidad instalada: | 14.5kw ~ 341kw | Puerto: | SHANGAI |
| Resaltar |
caldera flúida termal,sistema de la caldera del aceite caliente |
||
Descripción del producto
Caldera flúida térmica industrial de la economía de combustible/sistema de madera inútil de la caldera del aceite caliente
Descripción
Una caldera termal del aceite enciende a través de una bobina helicoidal y genera energía de los productos de la combustión calientes calentando la bobina con la radiación y la convección. La bobina calienta el aceite o el líquido termal que se bombean a través de la caldera termal del aceite. El aceite termal calienta bobinas en diversos tipos de cambiadores de calor. A diferencia de una caldera del agua o de vapor, este proceso de calefacción no presuriza pesadamente el sistema.
Parámetro técnico
|
Modelo YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14000 Y (Q) |
16300 Y (Q) |
||
| Poder clasificado (kilovatios) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| Calor supply×104 (kCal/h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Eficacia termal (%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Presión del diseño (MPa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| Temperatura de trabajo máxima (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Tarifa media de la circulación (m3/h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| El horno de capacidad media (m3) | 8,4 | 8,8 | 10,5 | 11,2 | 11,5 | 13 | 15 | 18 | 23 | ||
| Diámetro competente (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Capacidad (kilovatios) | 98,5 | 121,5 | 148,5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Combustible aplicable | Aceite, gas | ||||||||||
| Kg/h del consumo de combustible (aceite) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Dimensiones (¢·H) m |
Horno de aceite vertical | 3.2×7 | 3.3×7.5 | 3.5×8.2 | 3.62×9.2 | 3.7×9.6 | 3.65×11 | 3.65×11 |
3.98× 11,8 |
4.06× 12,8 |
|
| Horno de aceite horizontal | 3.23×6.7 |
3.26×7.45 |
3.26×7.9 | 3.62×9 | 3.6×9.48 |
3.65× 10,4 |
3.65× 10,4 |
3.98× 11,5 |
4.06× 12,5 |
||
|
Circulación bomba |
TORCIDO modelo | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Flujo (m3/h) | 260 | 300 | 340 | 200×2 | 260×2 | 300×2 | 300×2 | 340×2 | 400×2 | ||
| Elevación (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Poder (kilovatios) | 75 | 90 | 110 | 55×2 | 75×2 | 90×2 | 90×2 | 110×2 | 132×2 | ||
Características
1. Económico de energía
2. Seguro y confiable
3. Fácil instalar
4. Combustible aplicable
5. Industria del uso
Introducción de la compañía
Establecido en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), produce la central eléctrica; industrial; calor residual; incineración inútil; biomasa; portador térmico orgánico y calderas de vapor eléctricas. Juntado con una gama completa de superficies de calefacción, la caldera de HD trae al mercado un servicio único incluyendo diseño, la fabricación, la instalación, el mantenimiento y el reemplazo de la caldera de las piezas de la presión de la caldera.
1. Área de la fabricación de 200.000 metros cuadrados
2. 150 ingenieros
3. 600 soldadores cifrados
4. 60 inspectores autorizados (instructores del nivel-III del NDT)
5. Licencias de la clase-UNo para la caldera del diseño y de la fabricación
6. Sistema de calidad del 9001:2008 del ISO
7. Certificado de ASME de calderas de poder
8. ASME autorización del sello de ‘S’, de ‘U’ y de la NOTA
