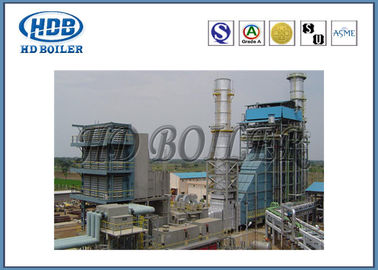

Alto estándar eficiente del generador de vapor de la recuperación de calor residual de HRSG ASME
Detalles del producto
| Condición: | Nuevo | Nivel de la fabricación: | A |
|---|---|---|---|
| Tratamiento superficial: | Pintado | Circulación del agua: | Circulación natural |
| Especificación: | Modificado para requisitos particulares | Salida: | Vapor |
| Resaltar |
generador de vapor de la recuperación de calor residual,calderas y generadores de vapor industriales de la recuperación de calor |
||
Descripción del producto
Alto estándar eficiente del generador de vapor de la recuperación de calor residual de HRSG ASME
Descripción
HRSGs consiste en cuatro componentes importantes: el precalentador del ahorrador, del evaporador, del sobrecalentador y del agua. Los diversos componentes se ponen juntos para cumplir los requisitos de funcionamiento de la unidad. HRSGs modular se puede categorizar por varias maneras tales como dirección del flujo de los gas de escape o número de niveles de la presión. De acuerdo con el flujo de gas de escape, HRSGs se categoriza en tipos verticales y horizontales. En el tipo horizontal HRSGs, flujos del gas de escape horizontalmente sobre los tubos verticales mientras que en el tipo vertical HRSGs, flujo del gas de escape verticalmente sobre los tubos horizontales. De acuerdo con niveles de la presión, HRSGs se puede categorizar en la sola presión y la presión multi. La sola presión HRSGs tiene solamente un tambor del vapor y el vapor se genera en el solo nivel de la presión mientras que la presión multi HRSGs emplea dos (presión doble) o tres tambores del vapor (de la presión triple).
Características técnicas
1. La estructura modular, optimiza el diseño, disposición razonable, económico de energía.
2. Tubos de aleta espirales para mejorar eficacia de la transferencia de calor.
3. Todos los tubos y jefes con el codo hidrofóbico del molestia, fácil y completo para eliminan el agua.
4. Usando la estructura y el aislamiento de la suspensión dentro del escudo externo bajo la forma de libertad de la extensión termal, calor un pequeño.
5. Optimizando seleccione cada uno caída de presión superficial de calefacción dentro del fluido operante, de la circulación operante de la distribución de la velocidad del fluido, segura y confiable del agua.
Especificación de la turbina de GAS HRSG
| Flujo de la descarga de la turbina (nanómetro3/h) | 318000 | 387000 | 400000 | 465000 |
| Temperatura del gas de la entrada de la caldera (℃) | 460 | 543 | 540 | 470 |
| Presión clasificada del vapor (Mpa) | 2,75 | 3,82 | 3,82 (sección de la Medio-presión) | 60 (sección de la Medio-presión) |
| 0,4 (sección de baja presión) | 11 (sección de baja presión) | |||
| Presión clasificada del vapor (Mpa) | 2,75 | 3,82 | 450 (sección de la Medio-presión) | 435 (sección de la Medio-presión) |
| 150 (sección de baja presión) | 230 (sección de baja presión) | |||
| Estructura de la caldera | Circulación natural del arreglo horizontal |
Arreglo horizontal Circulación natural |
Circulación natural del arreglo horizontal | Circulación natural del arreglo horizontal |
Estructura
Introducción de la compañía
Establecido en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), produce la central eléctrica; industrial; calor residual; incineración inútil; biomasa; portador térmico orgánico y calderas de vapor eléctricas. Juntado con una gama completa de superficies de calefacción, la caldera de HD trae al mercado un servicio único incluyendo diseño, la fabricación, la instalación, el mantenimiento y el reemplazo de la caldera de las piezas de la presión de la caldera.
1. Área de la fabricación de 400.000 metros cuadrados
2. 150 ingenieros
3. 600 soldadores cifrados
4. 60 inspectores autorizados (instructores del nivel-III del NDT)
5. Licencias de la clase-UNo para la caldera del diseño y de la fabricación
6. Sistema de calidad del 9001:2008 del ISO
7. Certificado de ASME de calderas de poder
8. ASME autorización del sello de ‘S’, de ‘U’ y de la NOTA
