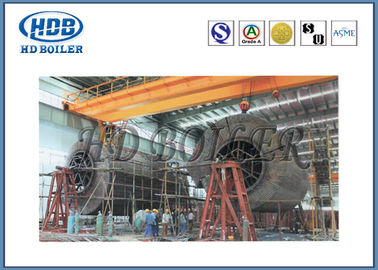

Separador ciclónico en lecho fluidificado del colector de polvo de circulación para la caldera industrial

Caldera industrial rotatoria en lecho fluidificado del separador ciclónico de la vertical de circulación sola

Descripción de producto

La separación ciclónica es un método de quitar macropartículas de un aire, de un gas o de una corriente líquida, sin el uso de filtros, con la separación del vórtice. Al quitar la materia en partículas de líquidos, se utiliza un hidrociclón; mientras que del gas, se utiliza un ciclón del gas. Los efectos y la gravedad rotatorios se utilizan para separar mezclas de sólidos y de líquidos. El método se puede también utilizar para separar gotitas finas del líquido de una corriente gaseosa.

Principios de funcionamiento

Aunque haya cuatro separadores ciclónicos de uso general, sus principios de funcionamiento basados en el del ciclón convencional, son muy similares. En el ciclón convencional, el gas entra en un cilindro tangencial, donde hace girar en un vórtice mientras que procede abajo del cilindro. Una sección del cono hace el diámetro del vórtice disminuir hasta que el gas invierta en él y vueltas encima del centro al tubo del mercado o al buscador del vórtice. Un cono hace la revocación del flujo ocurrir más pronto y hace el ciclón párticulas de polvo que más compactas se centrifugan hacia la pared y que son recogidas por el choque de inercia. Los flujos recogidos del polvo abajo en la capa de límite del gas al ápice del cono en donde se descarga a través de una cerradura de aire o en una tolva del polvo que sirve uno o más ciclones paralelos. Aunque los ciclones convencionales se puedan construir a un diámetro más grande, son comúnmente 600 a 1600 milímetros de diámetro.

Parámetros

Los parámetros más importantes de un ciclón en cuanto a cualquier dispositivo de separación son su eficacia de recogida y la caída de presión a través de la unidad. La eficacia de recogida de un ciclón se define como su capacidad de capturar y de conservar párticulas de polvo mientras que la caída de presión es la cantidad de poder que la unidad necesita hacer tan.

Organigrama

Ventajas

• El producto recogido sigue siendo seco y, normalmente útil.

• Inversión de capitales y costes de mantenimiento bajos en la mayoría de los usos.

• Muy compacto en la mayoría de los usos.

• Puede ser utilizado bajo condiciones de proceso extremas, particularmente en las temperaturas altas y las presiones y con alimentaciones químicamente agresivas.

• Ningunas piezas móviles.

• Se puede construir de la mayoría del cualquier material conveniente para el servicio previsto incluyendo el acero de la placa, los metales el lanzamiento, las aleaciones, el aluminio, los plásticos, la cerámica, el etc.

• Se puede equipar de la erosión o resistente a la corrosión o de la ‘partícula el rechazo del tipo trazadores de líneas.

• Puede ser fabricado del metal o, en el caso de unidades más pequeñas, del molde de la placa en moldes.

• Pueda, en algunos procesos, manejan los sólidos pegajosos o pegajosos con la irrigación líquida apropiada.

• Puede separar los sólidos o las macropartículas líquidas; a veces ambos conjuntamente con diseño apropiado.
