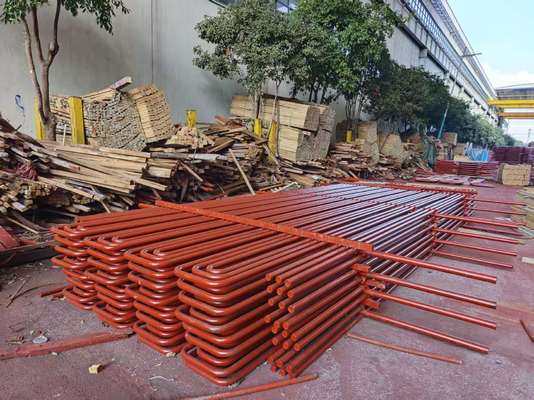

Bobina de sobrecalentador de central eléctrica resistente a altas temperaturas - Circulación natural

Serpentín sobrecalentador de central térmica resistente a altas temperaturas - Circulación natural


¿Qué es un serpentín sobrecalentador?

Un serpentín sobrecalentador es un dispositivo en calderas que calienta aún más el vapor saturado para formar vapor sobrecalentado (seco).

Sobrecalentador y recalentador, componente personalizado para serpentín sobrecalentador de caldera


El sobrecalentador es una parte de una caldera que calienta el vapor desde la temperatura de saturación hasta la temperatura de sobrecalentamiento. También se llama sobrecalentador de vapor. El sobrecalentador se puede dividir en tipo convectivo, tipo radial y tipo semi-radial según el modo de transferencia de calor; Según las características de la estructura, se puede dividir en tipo de tubería serpentina, tipo de pantalla, tipo de pared y tipo de pared. Están hechos de tuberías paralelas y colectores de entrada y salida.

La mayoría de las calderas industriales no tienen sobrecalentadores porque muchos procesos industriales y las instalaciones de vida solo requieren vapor saturado. En las centrales eléctricas, locomotoras y calderas marinas, el sobrecalentador generalmente se instala para mejorar la eficiencia térmica de circulación de toda la planta de energía de vapor.


Función y características del producto

Sobrecalentador de vapor de alta eficiencia térmica HDB para calderas de carbón
Especificación:
Los sobrecalentadores son una de las piezas de repuesto de calderas más importantes que mejoran la eficiencia térmica. El sobrecalentador radiante de caldera de vapor de alta temperatura generalmente se aplica en calderas de centrales eléctricas de alta presión.
En la caldera, la función del sobrecalentador es calentar el vapor saturado a una cierta temperatura de vapor sobrecalentado para aumentar la eficiencia de la central eléctrica. El repetidor esencialmente mejora aún más la eficiencia del ciclo de la central térmica.
Serpentines sobrecalentadores de vapor: Los serpentines sobrecalentadores se utilizan en una caldera para generar vapor saturado. Los serpentines sobrecalentadores se utilizan especialmente en calderas de centrales eléctricas. Fabricamos serpentines sobrecalentadores en varios grados de acero aleado y en tubos de acero inoxidable con o sin soporte y cabezal según el dibujo del cliente.

Los cambios en las condiciones de funcionamiento de la caldera, como el nivel de carga, el cambio de combustible, el cambio de las condiciones de combustión, etc., tienen un impacto en la temperatura del vapor de salida del sobrecalentador, por lo que en las calderas de las centrales eléctricas existen medios para ajustar la temperatura del vapor de salida de la caldera para que se mantenga estable en el valor especificado. Los medios comúnmente utilizados son:
(1) con chorro de agua o reductor de temperatura de tipo superficial, ajuste directamente la temperatura del vapor;
(2) con el quemador oscilante para cambiar la temperatura del humo de salida del horno;
(3) con ajuste de recirculación de humo, absorción de calor del sobrecalentador. Cuando aumenta la carga de la caldera, el valor de aumento de temperatura del vapor de entrada y salida del sobrecalentador de flujo aumenta, mientras que el valor de aumento de temperatura del sobrecalentador radiante disminuye.

Si el sobrecalentador convectivo, el sobrecalentador radiante y el sobrecalentador semi-radiante se combinan y configuran adecuadamente, la temperatura del vapor de salida puede cambiar menos cuando cambian las condiciones de carga y combustión. La absorción de calor y el caudal de vapor de las tuberías paralelas en la pila del sobrecalentador serán diferentes en funcionamiento. Para evitar una temperatura excesiva en tuberías individuales, el sobrecalentador se divide en varios grupos de tuberías en calderas grandes. El vapor de cada grupo de tuberías se mezcla con una caja de recolección fuera del horno y la tubería guía de vapor se utiliza para hacer que cada grupo de tuberías se transpone, para evitar una diferencia de temperatura excesiva entre cada tubería.


Detalles



Estructura de diseño

• 1. Calentamiento de vapor saturado, temperatura de hasta 900 grados C.
•
• 2. Alta eficiencia, >90%.
•
• 3. Calentamiento de alta velocidad.
•
• 4. Diseño con acero inoxidable.
•
• 5. Larga vida útil de diseño, 15 años.




Envíenos los datos técnicos requeridos, como la capacidad de vapor, la presión, la temperatura requerida, etc. Diseñaremos en consecuencia.


HD Boiler ofrece la mejor instalación de su clase

Huadong Boiler se ha especializado en la producción de componentes de calderas personalizados durante 34 años desde 1985. Nuestros componentes de calderas se han utilizado en generadores de vapor industriales, calderas de vapor, calderas de agua caliente, calderas de vapor eléctricas, estaciones reductoras de presión de vapor, etc.
