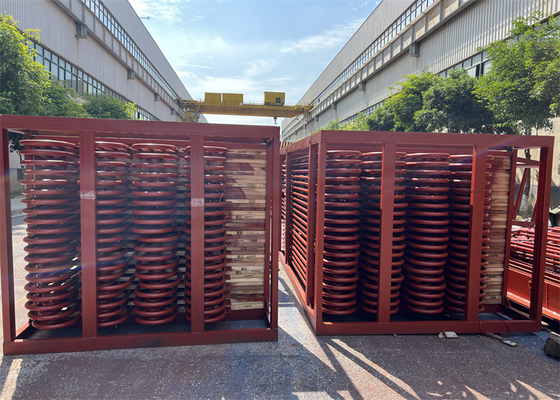

Supercalentador de vapor resistente al calor y bobinas de recalentamiento para la planificación de calderas industriales

Serpentines de recalentamiento y sobrecalentamiento de vapor resistentes al calor para la planificación industrial de calderas

Sistema de descalentador de recalentador y sobrecalentador de calderas HRSG Estándar ASME Fabricante chino

Sistema de sobrecalentamiento Serpentín de sobrecalentamiento

• Los sobrecalentadores en calderas de gran capacidad son de tipo convectivo y radiante.
• Los sobrecalentadores de tipo convectivo se colocan en el segundo paso de la caldera, y también se denominan sobrecalentadores de baja temperatura. Generalmente, se produce un aumento de temperatura de unos 40 a 60 grados centígrados en el lado del vapor en este sobrecalentador.
• El vapor de este se traslada a un sobrecalentador de tipo radiante llamado sobrecalentador de panel o placa, y allí se produce un aumento de unos 70 a 100 grados centígrados.
• Esto es seguido por el sobrecalentador final, y aquí se recoge la temperatura restante requerida. Hay que entender que el diseñador puede variar el patrón de recogida dependiendo de su forma de práctica o requisito.
• Pero en todos los métodos adoptados, la temperatura final debe estar dentro de un rango estrecho, generalmente más / menos cinco grados centígrados. Los sobrecalentadores están tan revestidos que, para el combustible de diseño de la caldera, no habrá ningún requisito de descalentamiento.

Sistema de descalentamiento

• Se adoptan tres sistemas principales en todo el mundo: el tipo de inyección, el tipo de desvío del flujo de gases de combustión y la inclinación del quemador. Los dos últimos se adoptan para el control de la temperatura del vapor del recalentador. El primero se adopta para el control de la temperatura del sobrecalentador.
• También se utiliza en los recalentadores durante emergencias cuando es necesario enfriar la temperatura incluso después de alcanzar el máximo de control en el sistema normal adoptado.
• La selección del material para el sobrecalentador antes de la inyección se verá muy influenciada por la cantidad de inyección.

Funciones y características de los sobrecalentadores y recalentadores

funciones de los sobrecalentadores y recalentadores:

Los sobrecalentadores y recalentadores son partes importantes para las superficies de calentamiento, que se utilizan para aumentar la temperatura del vapor, con el objetivo de mejorar la entalpía del vapor y, además, aumentar la eficiencia de la circulación térmica para la central eléctrica.

Los sobrecalentadores funcionan para calentar vapor saturado a vapor sobrecalentado con una cierta temperatura. Cuando las cargas de la caldera u otras condiciones de trabajo cambian, es necesario asegurarse de que la temperatura del vapor sobrecalentado sea normal y esté dentro del rango de variación de temperatura permitida.

De la circulación térmica en la central eléctrica, los parámetros originales de presión y temperatura son más altos, la eficiencia térmica de la circulación es mejor, o la humedad del vapor de la parte trasera de la turbina de vapor es demasiado alta, lo que influye en su seguridad. Si bien la temperatura del vapor del sobrecalentador está limitada por los materiales metálicos, en la actualidad, debido a la limitación de los materiales metálicos, la temperatura sobrecalentada para la mayoría de las calderas de las centrales eléctricas todavía está dentro del rango de 540-555 grados, y para evitar que la humedad del vapor de la pala de la parte trasera de la turbina de vapor sea demasiado grande, por lo tanto, se aplica el sistema de recalentamiento medio.

¿Cuáles son las diferencias entre sobrecalentador y recalentador?

Detalles

Estructura de diseño

1. Calentamiento de vapor saturado, temperatura de hasta 900 grados C.

2. alta eficiencia, >90%.

3. calentamiento a alta velocidad.

4. diseño con acero inoxidable.

5. larga vida útil de diseño, 15 años.

Envíenos los datos técnicos requeridos, como la capacidad de vapor, la presión, la temperatura requerida, etc. Diseñaremos en consecuencia.

HD Boiler ofrece una instalación de primera clase

Durante más de 30 años, Hua Dong Boiler ha estado innovando y mejorando constantemente nuestros sobrecalentadores y recalentadores de calderas. Las mejoras en la flexión, la soldadura y el diseño garantizan que nuestros productos cumplan con los estándares europeos y americanos, lo que garantiza un rendimiento fiable.
