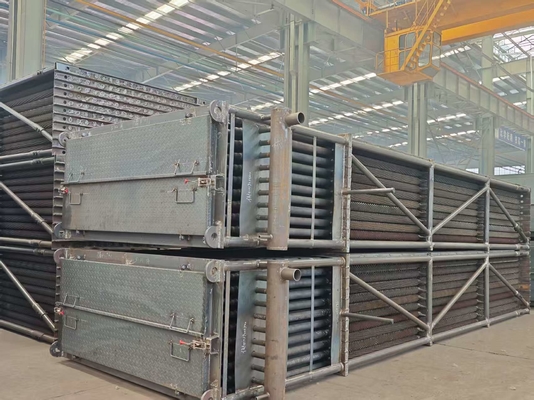

Parte de intercambio de calor del economizador de caldera de material de acero con dimensiones personalizables
Detalles del producto
| Rango de aplicaciones: | Estación de energía, vida, industria | Tipo: | Circulación/una vez directo naturales |
|---|---|---|---|
| Producción: | Agua caliente/vapor | El combustible: | Calentamiento por agua con carbón/gas/petróleo |
| Aplicación: | máquina de calderas | El color: | Personalizado |
| Resaltar |
Economizador de la caldera de la parte de intercambio de calor,Economizador de caldera con dimensiones personalizables,Economizador de caldera de acero |
||
Descripción del producto
Dimensiones personalizables del economizador de la caldera, material de acero, pieza de intercambio de calor
Introducción
Especificaciones
| Descripción | Economizador de caldera |
| Material | Acero aleado, acero al carbono, SA210C, SA213T22, etc. |
| Estándar de material | ASTM, EN o ISO, etc. |
| Dimensión | Personalización |
| Peso |
Mínimo: 10 toneladas Máximo: 1000 toneladas |
| Proceso de fundición: | EF+LF + VD |
| Proceso | Material → Lingote → Laminación en caliente/frío → Tratamiento térmico (Normalizado + templado) → Inspección → Mecanizado en bruto → UT → 2º Tratamiento térmico → Mecanizado de acabado → Inspección |
| Estándar UT | ASTM A388 o EN10228, etc. |
Función
1. El economizador es un sistema de generación de vapor como una caldera. Cuando el gas de escape se descarga del cilindro del motor a través de la válvula de escape, va a la caldera para generar vapor mediante el calentamiento del agua.
2. Después de que esos gases pasan por el economizador, la temperatura restante de los gases de escape calienta el agua en el economizador. Ayuda a generar vapor y mejora la eficiencia y ahorra el consumo de combustible.
3. Un economizador utiliza el calor residual del escape de la caldera, que de otro modo se perdería en la atmósfera, para (en la mayoría de los casos) precalentar el agua de alimentación en la caldera. Esto mejora la eficiencia de la caldera y reduce los costos de combustible.
Especificaciones técnicas
Estructura del material
Consta de una serie de tubos con aletas en espiral, los colectores de entrada y salida, codos, bastidor y otros auxiliares.
Disposición de la estructura
Disposición en línea / escalonada.
Ventajas
1. Absorbe el calor de los gases de combustión a baja temperatura, reduce la temperatura de descarga de humos, reduce la pérdida de humos y ahorra combustible.
2. Dado que el agua de alimentación se calienta en el economizador antes de entrar en el tambor de vapor, la absorción de calor del agua de alimentación en la superficie de calentamiento se reduce, y el economizador se puede utilizar para reemplazar parte de la superficie de calentamiento por evaporación con un costo más alto.
3, la temperatura del agua de alimentación aumenta, en el tambor se reducirá la diferencia de temperatura de la pared, la tensión térmica correspondiente a la reducción, prolonga la vida útil del tambor.
Variedad
Economizador de caldera de utilidad
| 1 | HDB produce economizadores para calderas de utilidad, que incluyen calderas alimentadas con carbón, madera, petróleo u otros combustibles sólidos para producir electricidad a partir del vapor a alta presión de la caldera. |
| 2 | Estos economizadores suelen estar ubicados en el paso trasero de la caldera y orientados con los tubos en sentido horizontal. El agua de alimentación de la caldera pasa por los circuitos del economizador en la dirección opuesta al flujo de gas (llamado contracorriente). |
| 3 | Los tubos lisos se utilizan normalmente para minimizar la incrustación de cenizas, pero algunos fabricantes de equipos originales de calderas diseñan sus economizadores con tubos con aletas, ya sean en espiral o con aletas largas. |
| 4 | HDB puede producir elementos de economizador con tubos lisos, con aletas en espiral o con aletas largas, y si lo prefiere, rediseñar su unidad a uno de los otros tipos de tubos. HDB también puede fabricar colectores de repuesto para todos los economizadores de calderas de utilidad. |
Economizador de caldera de paquete
| 1 | HDB tiene capacidades de fabricación únicas de las que los ingenieros de Optimus se aprovechan al máximo al diseñar economizadores y sobrecalentadores para plantas de ácido sulfúrico. |
| 2 | A menudo, esto permite que las unidades Optimus se configuren para obtener mayores eficiencias de transferencia de calor, lo que se traduce en un menor requerimiento de área de superficie y, en consecuencia, un producto de menor precio. |
| 3 | HDB utiliza sus capacidades in situ para aletar y doblar los tubos, mecanizar y fabricar los colectores, taladrar las placas tubulares, cortar y preparar todos los materiales de la carcasa y realizar todas las soldaduras de las piezas a presión y la carcasa. |
| 4 | Esto le da a HDB más control sobre la secuencia y el programa de fabricación, lo que nos ha ayudado a lograr un notable récord de rendimiento de entrega a tiempo. |
Economizador HRSG
| 1 | Los economizadores para los módulos HRSG actuales están configurados con tubos con aletas que cuelgan verticalmente. HDB ha fabricado serpentines de economizador para prácticamente todas las empresas OEM de HRSG y comprende las características únicas de cada uno. |
| 2 | En muchos casos, las empresas de servicios públicos desean actualizar sus economizadores de acero al carbono liso a un material de aleación para ayudar a resistir la corrosión acelerada por el flujo (FAC) dentro de los colectores y los codos de los tubos. |
| 3 | HDB es una ventanilla única para la fabricación de economizadores porque preparamos todos los materiales y realizamos todas las soldaduras de las piezas a presión y de fijación, desde el aleteado de los tubos con aletas, la fabricación de los colectores y el montaje del paquete de serpentines. |
Prueba
| 1 | Se utiliza el último tipo de máquina dobladora en 'U' para el doblado en frío de precisión de los tubos. |
| 2 | El doblado se realiza para todo tipo de intercambiadores de calor, condensadores, economizadores, tubos de calderas en acero inoxidable sin costura, así como soldados. |
| 3 | Posteriormente a los tubos doblados en 'U' se les realiza una prueba hidrostática y se alivian las tensiones si se solicita. |
| 4 | También se preparan piezas de prueba para determinar la reducción de espesor en la parte doblada. |
| 5 | Se realiza una prueba de penetración de tinte en la parte doblada para detectar grietas, defectos o cualquier tipo de defecto. |
| 6 | Se proporciona un embalaje especial para evitar cualquier daño durante el transporte. |
Aspectos destacados del producto
