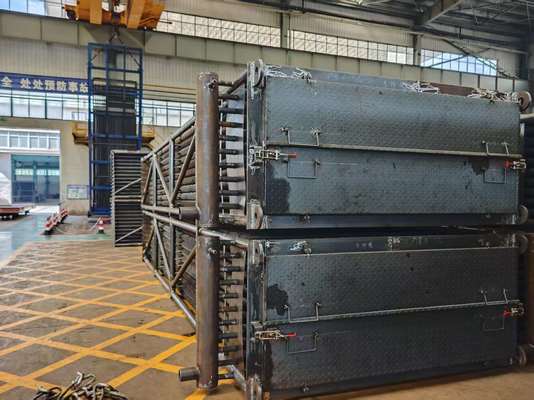

Economizador de planta de energía con tubo de aleta en espiral, desgaste reducido, soplado de hollín mejorado

Economizador de planta de energía con tubo de aleta en espiral, desgaste reducido y soplado de hollín mejorado

¿Dónde se encuentra el economizador en un sistema de caldera?

Entre la última trampa de calor de la caldera y el precalentador de aire.

Descripción del economizador

El economizador de tubos aleteados tipo H es un economizador de transferencia de calor eficiente ensamblado por tubos aleteados tipo H (también llamados tubos aleteados tipo H, tubos aleteados, tubos de mariposa).

1. Estructura: La forma básica es tipo "H" y tipo "H" doble, dispuestos en línea.

2. Características de rendimiento:

(1)Reemplazar los economizadores de tubos lisos por los aleteados tipo H aumenta el área de transferencia de calor. Eso significa que se necesitan menos tuberías, lo que abre más espacio para que fluyan los gases de combustión. ¿El resultado? Menor velocidad del gas y menos desgaste. He aquí por qué: el desgaste de la tubería está ligado a la velocidad de los gases de combustión, específicamente, es proporcional a la velocidad elevada a la potencia de 3,33. Reduzca la velocidad de 9 m/s a 7 m/s, y el desgaste se reduce a solo el 43% del original. Además, las pruebas muestran que los tubos aleteados empujan naturalmente la ceniza volante hacia el centro de las filas de tubos. Por lo tanto, su diseño en sí mismo ayuda a reducir el desgaste.

(2) El tubo aleteado tipo H se puede fabricar en un tubo aleteado tipo "H doble" de doble tubería, su estructura es rígida, se puede utilizar en el caso de una fila de tubos largos.

(3) El economizador de tubos aleteados tipo H está dispuesto en línea. La aleta tipo H divide el espacio en varias áreas pequeñas, lo que tiene un efecto de flujo en el flujo de aire, de modo que el desgaste se reduce en gran medida.

(4) La aleta tipo H puede lograr el mejor efecto de soplado de hollín debido a la formación de canales rectos en ambos lados.

(5) Espacio compacto, el peso total se reduce en gran medida, reduciendo el costo.

(6) Ahorro de energía y menor consumo de energía: el economizador para el grupo electrógeno puede reducir al menos dos tercios de la pérdida de calor del humo del generador, y solo 2 ~ 4kW de consumo de energía por tonelada de vapor.

(7) Operación y mantenimiento sencillos; Ahorro de mano de obra: economizador de fábrica de montaje general, menos piezas móviles, estructura simple, fácil de instalar. Alto nivel de automatización, operación y mantenimiento sencillos, puede reducir el personal de operación.

Función

1. Absorber el calor de los gases de combustión a baja temperatura, reducir la temperatura de escape del humo, reducir la pérdida de humo y ahorrar combustible.

2. Dado que el agua de alimentación se calienta en el economizador antes de entrar en el tambor, se reduce la absorción de calor del agua de alimentación en la superficie de calentamiento, y el economizador se puede utilizar para reemplazar parte de la superficie de calentamiento evaporativo de alto costo.

3. Cuando se eleva la temperatura del agua de alimentación, la diferencia de temperatura de la pared se reducirá y la tensión térmica se reducirá correspondientemente para prolongar la vida útil del tambor de vapor.

Especificación

Aplicación

Industria relacionada: Ciclo combinadoplanta de energía, Generador de vapor de recuperación de calor (HRSG).

Los economizadores se utilizan comúnmente como parte de un generador de vapor de recuperación de calor (HRSG) en una planta de energía de ciclo combinado. En un HRSG, el agua pasa a través de un economizador, luego una caldera y luego un sobrecalentador. El economizador también evita la inundación de la caldera con agua líquida que está demasiado fría para ser hervida dadas las tasas de flujo y el diseño de la caldera.
