Pared de membrana de la caldera para mejorar la eficiencia de la cámara de combustión con la norma ASME
Detalles del producto
| El material: | Acero carbono/acero aleado | Palabras clave: | Pared de membrana; Panel de pared de agua |
|---|---|---|---|
| Disponible: | Ahorro de energía | Rango de aplicaciones: | Central eléctrica |
| Nivel de fabricación: | Estándar ASME | Producción: | Soldadura por arco sumergido, soldadura por arco de argón |
| ESTRUCTURA: | Pared de membrana | Puerto: | Shanghai y Zhangjiagang |
| Resaltar |
Pared de membrana de la caldera de la norma ASME,Pared de membrana de la caldera con norma ASME,Pared de membrana de la caldera de alta eficiencia |
||
Descripción del producto

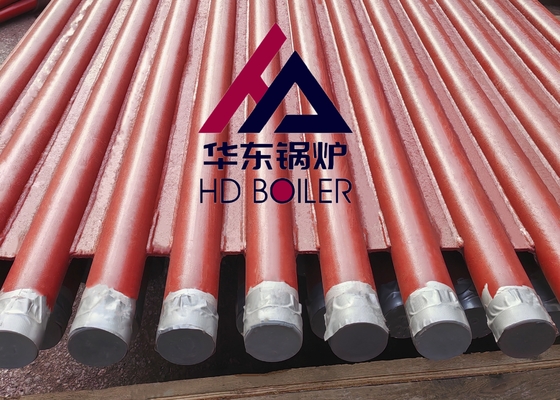

Pared de membrana de la caldera para mejorar la eficiencia de la cámara de combustión con la norma ASME
Introducción del producto: Pared de membrana de la caldera
La pared de agua de la membrana es una estructura hermética hecha de tuberías y aletas soldadas.y la pared del horno de colocación de tuberías se puede utilizar para reducir la carga de la estructura de acero y reducir el costo de la calderaFacilitar el uso de estructuras de suspensión y mejorar el sistema de expansión térmica; Es adecuado para la producción mecanizada a gran escala y tiene una alta tasa de montaje;La capacidad de almacenamiento de calor es pequeñaEn la actualidad, la industria de la construcción de automóviles es una de las principales industrias de la industria del automóvil, con una gran capacidad de producción y una reducción del tiempo de arranque y parada.las calderas de alta temperatura y alta presión utilizan principalmente paredes de agua de membrana.
Clasificación
De acuerdo con los diferentes procesos de fabricación, hay tres tipos de paredes de enfriamiento de agua por membrana:
(1) El primero se soldó en filas con tubos de aleta laminados, y la carga de trabajo de soldadura es pequeña, pero los tubos de aleta son caros.
(2) El tubo plano y la aleta (acero plano) se soldan en filas, el costo del material es bajo y es fácil de satisfacer los requisitos de una variedad de alturas,pero el acero plano tiene altos requisitos de precisión y requiere equipos de acabado.
(3) Soldadura de sinterización de tubos simples, la aleta entre tubos se forma mediante la fusión y el llenado del alambre de soldadura, que se utiliza principalmente para la pantalla de tubería con un pequeño espacio entre tubos.El paso entre los tubos de la pared de agua de la membrana está relacionado con la presión de la caldera, carga térmica del horno y otros factores, y el s/d general es de 1,2 a 1.5.
Ventajas
| 1 | Para garantizar la resistencia a las fugas de la pared del horno y reducir la fuga de aire de la cámara de combustión. |
| 2 | Para lograr el enfriamiento completo con agua de la cámara de combustión y de los accesorios de la caldera, la pared de agua de la membrana es una ventaja para evitar la coqueación bajo la condición de cocción suplementaria. |
| 3 | La capacidad de almacenamiento térmico es pequeña, el calentamiento de la cámara de combustión es rápido y el enfriamiento también es rápido, lo que podría acortar el tiempo de enfriamiento del arranque de la caldera y el cierre del horno. |
| 4 | Es bueno adoptar una pared de agua refrescada con soporte superior y podría reducir la carga del marco de la caldera, lo que es beneficioso para el sobresaliente. |
| 5 | En comparación con los tubos desnudos, la pared de agua de la membrana mejora la capacidad de absorción de calor de los tubos. |
| 6 | La pared de agua de la membrana directa de la caldera de la fábrica podría mejorar el grado de combinación preliminar de las piezas de la caldera y reducir la carga de trabajo de la instalación. |
Descripción
Los paneles de pared de agua se utilizan en calderas de recuperación de calor residual. Fabricamos paneles de pared de agua. Estos se fabrican con tubos de acero al carbono según los dibujos y especificaciones de los clientes.Se presta especial atención a la ovalidad y el adelgazamiento en la parte doblada, durante la fabricación.
Fabricamos y suministramos una gama completa de paneles de pared de agua. Los tubos ofrecidos por nosotros son conocidos por resistir una gran presión interna ya que una tira continua de material de aleta esSe sabe que estos tubos proporcionan calor de manera uniforme, lo que resulta en un aumento de la producción de calor.
La función principal de los paneles de pared de agua en la caldera es absorber el calor generado por la llama o la chimenea de alta temperatura y generar vapor o agua caliente en los tubos,por lo tanto para reducir la temperatura en la cámara.
Detalles de la construcción
Las características combinadas de la pared de refrigeración por agua por membrana son las siguientes:
1Verifique y ajuste el ancho, la longitud, la planitud y la diagonal de la fila de tuberías cuando la fila de tuberías segmentada se eleve sobre el marco combinado.Si el ancho de la fila del tubo es mayor o menor que el tamaño especificado, la aleta puede cortarse a una longitud adecuada, ajustarse al tamaño especificado y luego volver a soldarse.Las aletas entre algunas tuberías de mayor tamaño se pueden cortar para reducir la distancia entre las tuberías para eliminar la diferencia diagonalCuando la desigualdad de la fila de tuberías excede el rango permitido, se puede utilizar un marco de pórtico para corregir la presión superior del gancho.
2La unión de una sola tubería se contrae en aproximadamente 1-2 mm después de la soldadura, lo que no tiene ningún efecto en otras tuberías.Pero la fila de tuberías no es la misma., dos secciones de la línea de tubería de soldadura con botón, si de un lado al otro de la secuencia de soldadura, la soldadura hasta el extremo de la tubería causada por la deformación es muy grande.antes de la soldadura del trasero, el espacio libre de esta junta de soldadura debe medirse de forma exhaustiva, y de acuerdo con el espacio libre de la junta es demasiado pequeño, moderado, clasificación demasiado grande,si el espacio libre del glúteo es demasiado grande o demasiado pequeñoEn este momento, debido al encogimiento de la soldadura, el tubo con un hueco más grande se volverá soldable.Para reducir la deformación por contracción de la soldadura de tuberías, debe adoptarse el método de simetría y soldadura cruzada.
3La parte inferior de la pared de refrigeración del agua delantera y trasera tiene el fondo del horno (cubo de ceniza fría), y la parte superior de la pared de refrigeración del agua trasera tiene el ángulo de llama,Así que el tamaño del componente es más grande y la forma es más especial, por lo que es difícil de combinar.
4. La bola de paso único de la tubería trasera de la pared de agua es diferente de otras tuberías de superficie de calefacción.el número de tubos de flexión de ángulo a prueba de llamas es el mismo que el de la pared trasera de agua, para aumentar la rigidez del ángulo ignífugo, también hay un número considerable de tubos rectos espaciados (la mayoría del tipo de horno).se instalará un tubo de acero fundido de diámetro equidiométrico de forma especial (tubo de tres ramas)En el tubo recto y en la unión entre el depósito superior y el depósito aliado se dispone de un orificio Φ de 5 mm o de un restringidor Φ de 10 mm.la mayor parte del medio de trabajo tubo doblado es propicio para el enfriamiento del ángulo de la llama, y una pequeña parte de la tubería doblada del medio de trabajo garantiza que la tubería recta y la tubería curva tengan la cantidad correspondiente de expansión, de modo que se reduzca la tensión interna,Así que la dificultad de pasar a través de la pelota aumenta.
Sobre nosotros
Hua Dong Boiler Co., Ltd. es una empresa de alta tecnología especializada en la fabricación de calderas.000 m2 con activos fijos por importe de 110 USD,000,000Hay 1100 empleados, entre ellos 150 técnicos y 600 soldadores codificados.Hua Dong es titular de las licencias de fabricación de calderas de grado A y recipientes a presión de grado A1 y A2 expedidas por la Administración General de Supervisión de la Calidad de China., Inspección y cuarentena; también posee los sellos "S" y "U" "NB" emitidos por la Sociedad Americana de Ingenieros Mecánicos; mientras tanto, esta empresa ha aprobado la certificación de ISO9001, SO3834,EN 12952 Sistema de gestión de la calidad.
