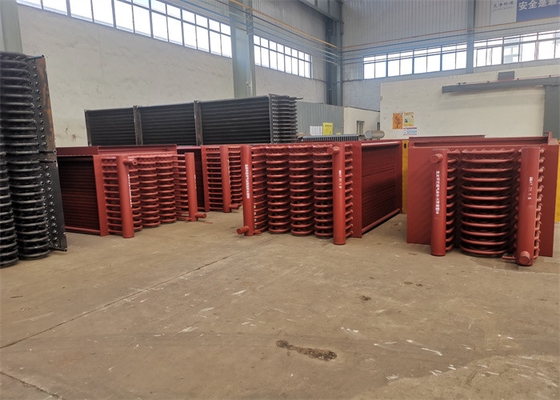

Ahorrador de acero de la caldera del tubo de aleta de la circulación natural CFB con estándar del jefe ASME
Detalles del producto
| Material: | Acero de carbono | Uso: | Caldera del poder Plant/CFB |
|---|---|---|---|
| Tipo: | Circulación natural | Estructura: | Tubo caliente/del agua |
| Salida: | Agua caliente/vapor | Combustible: | Carbón/gas/de fuel, calor del agua |
| Resaltar |
Tubo de aleta inoxidable de la circulación natural,Ahorrador inoxidable del tubo de aleta,Tubo de aleta inoxidable de la caldera de CFB |
||
Descripción del producto
Ahorrador de acero natural del tubo de aleta de la circulación SA-106B con estándar del jefe ASME
Funciones del ahorrador de la caldera
Hay tres etapas del agua de alimentación en la caldera calentada en el vapor sobrecalentado: precalientamiento, evaporación, y sobrecalentamiento del agua de alimentación. Las tres etapas se acaban en tres diversas superficies de calefacción. El circuito del vapor y del agua de la caldera se compone de las tres diversas superficies de calefacción así como de sus tubos de comunicación. Los ahorradores de la caldera son uno de ellos, y correcto el equipo para precalentar el agua de alimentación. Así, es la superficie de calefacción con la temperatura más baja para el fluido operante de la caldera en el circuito del vapor y del agua de la caldera. El paso del fluido operante a través de este equipo es agua monofásica (ahorrador de no-ebullición).
Podemos summerize las funciones de ahorradores como abajo:
1. economía de combustible: los ahorradores se colocan en la parte posterior de calderas. Esta manera puede disminuir las temperaturas del humo y del gas, así para ahorrar los combustibles.
2.improve las condiciones de trabajo de los tambores del vapor: debido a los ahorradores, se aumenta la temperatura del agua de alimentación al entrar en el tambor del vapor. Reduce la diferencia de la temperatura entre el agua de alimentación y la tensión termal del tambor de la pared así como del vapor del tambor del vapor, de modo que mejore las condiciones de trabajo de los tambores del vapor y aumente la vida de servicio.
3.reduce el coste de fabricación de la caldera: para el agua de alimentación se calienta en los ahorradores de la caldera. El uso de los recambios de la baja temperatura como ahorradores de la caldera de substituir algunos de los paneles de pared des alta temperatura caros del agua reduce el coste para fabricar calderas.
Descripción de producto
·Los ahorradores de la caldera reutilizan el humo agotado para precalentar el agua de alimentación que entra en la caldera.
·Esencialmente un cambiador del mini-calor, ahorradores mejora funcionamiento de la caldera mientras que aumenta eficacia del combustible.
·Rápidamente aumentando temperatura del agua de alimentación a través del humo capturado, los ahorradores también proporcionan una mejora significativa en la generación y el tiempo de respuesta del vapor.
Especificaciones técnicas
Estructura material
Consiste en un serio de los tubos de aleta espirales, de los jefes de la entrada y del mercado, de la curva, del bastidor y de otros auxiliares.
Arreglo de la estructura
En línea/el arreglo escalonado.
Función
(1) el ahorrador es un sistema de la generación del vapor como como una caldera. cuando la descarga del gas de escape del cilindro del motor a través de la válvula de escape él va a la caldera para a generar el vapor calentando del agua.
(2) después de ésos gas pasa a través del ahorrador que la temperatura restante del gas de escape se calienta el agua en ahorrador. ayuda a generar el vapor, y está mejorando la eficacia y ahorra el consumo de combustible
(3) un ahorrador utiliza el calor residual del extractor de la caldera, que sería perdido de otra manera a la atmósfera (en la mayoría de los casos) precalienta el agua de alimentación en la caldera. Esto mejora la eficacia de la caldera y reduce costes del combustible.
Variedad
Ahorrador para uso general de la caldera
| 1 | HDB produce los ahorradores para las calderas para uso general, que incluye las calderas aprovisionadas de combustible por el carbón, la madera, el aceite, u otros combustibles sólidos para producir electricidad del vapor de alta presión de la caldera. |
| 2 | Estos ahorradores están situados en el paso trasero de la caldera y orientados generalmente con los tubos que corren horizontalmente. El agua de alimentación de la caldera corre a través de los circuitos del ahorrador en la dirección opuesta del flujo del gas (llamado contracorriente). |
| 3 | Los tubos desnudos se utilizan típicamente para minimizar la ceniza que ensucia, pero el diseño de algún OEM de la caldera sus ahorradores con los tubos aletados, o espirales o de largo aletado. |
| 4 | HDB puede producir elementos del ahorrador con desnudo, espiral aletado, o los tubos aletados largos, y si usted prefiere, reajuste su unidad a uno de los otros tubo-tipos. HDB puede también fabricar los jefes del reemplazo para todos los ahorradores para uso general de la caldera. |
Ahorrador de la caldera del paquete
| 1 | HDB tiene capacidades de fabricación únicas de las cuales los ingenieros de Optimus aprovechen completo al diseñar los ahorradores ácidos sulfúricos y los sobrecalentadores de la planta. |
| 2 | Esto permite a menudo que las unidades de Optimus sean configuradas para eficacias más altas de la transferencia de calor que los resultados en un requisito reducido de la superficie y, por lo tanto, un producto a menor preico. |
| 3 | HDB utiliza sus capacidades in situ a la aleta y doblar los tubos, máquina y fabricar los jefes, taladro los tubesheets, cortar y preparar todos los materiales que encajonan, y realiza toda la pieza de la presión y soldaduras que encajonan. |
| 4 | Esto da a HDB más control de la secuencia y del horario de fabricación que nos ha ayudado a alcanzar un expediente notable del funcionamiento puntual de la entrega. |
Ahorrador de HRSG
| 1 | Los ahorradores para los módulos de hoy de HRSG se configuran con los fintubes que cuelgan verticalmente. HDB ha fabricado las bobinas del ahorrador para virtualmente todas las compañías del OEM de HRSG y entiende las características únicas de cada uno. |
| 2 | En muchos casos, las utilidades desean de actualizar sus ahorradores del acero de carbono llano a un material de la aleación para ayudar a resistir la corrosión acelerada flujo (FAC) dentro de los jefes y de las curvas del tubo. |
| 3 | HDB es una ventanilla única para la fabricación del ahorrador porque preparamos todos los materiales y realizamos toda la soldadura de la pieza y del accesorio de la presión, de finning los fintubes, fabricando los jefes, y montar el paquete de la bobina. |
Criterios de la fabricación y de aceptación
| · | JB/T6512 “caldera con condiciones espirales de resistencia de alta frecuencia de la soldadura de aleta del tubo de una tecnología de fabricación” |
| · | “Tubo de aleta espiral de la soldadura de resistencia de alta frecuencia HG/T3181” |
| · | “Condiciones técnicas de la prueba espiral del tubo aletado JB/T6511.” |
| · | JB1611 “condiciones del montaje de la caja de la melena del tubo de caldera” |
| · | JB/T1612 “condiciones pressurufacturing de la caldera.” |
| · | JB16I3 “piezas de la presión de la caldera que sueldan con autógena condiciones.” |
Parámetros
| Nombre | Ahorrador |
| especificaciones del tubo aletado | unidad (milímetros) |
| Tubo desnudo (od) | 25-165 |
| tubo desnudo (grueso) | 2-8 |
| thicks aletados | 0.6-3.0 |
| altura aletada | 5-30 |
| echada del hilo del tubo aletado | 5-30 |
| longitud del tubo aletado | ≤12000 |
*Note: La CALDERA de HD puede anunció el tipo especial de ahorrador según el requisito de cliente.
