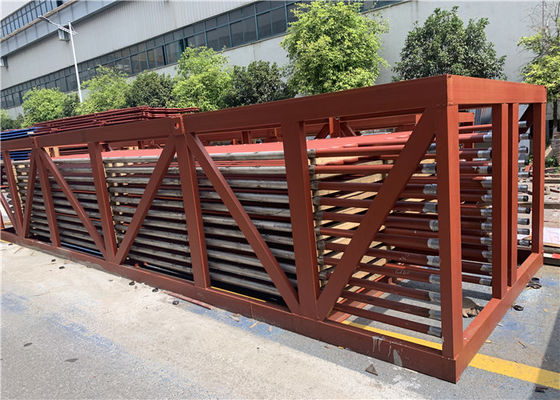

El ahorrador TUV de la caldera de tubo de agua de la central eléctrica certificó
Detalles del producto
| Material: | Acero de carbono/etc de acero inoxidable | Gama de usos: | Central eléctrica, vida, industrial |
|---|---|---|---|
| Tipo: | Circulación/una vez directo naturales | Certificado: | ISO, ASME |
| Salida: | Agua caliente/vapor | Combustible: | Carbón/gas/de fuel, calor del agua |
| Resaltar |
Una vez a través del ahorrador de la caldera,Una vez a través del ahorrador del tubo del agua,Ahorrador de la central eléctrica del TUV |
||
Descripción del producto
Estándar del ahorrador ASME de la caldera de los recambios de la caldera del tubo de agua de la central eléctrica
Introducción del producto
Podemos fabricar tres tipos de economizador de caldera, economizador de tubo desnudo, economizador de tubo con aletas H y economizador de tubo con aletas en espiral.El economizador de tubo con aletas en H es un economizador de intercambiador de calor de alta eficiencia que consta de tubos con aletas en H.
En comparación con el economizador de tubo desnudo, el economizador de tubo con aletas en H puede ampliar el área de intercambio de calor y reducir la cantidad de tubos.También puede aumentar el área de flujo de gases de combustión para reducir la abrasión y la velocidad del flujo de gases de combustión.
El tubo con aletas en H se puede fabricar como tubos con aletas en H dobles, con alta rigidez para adaptarse a una fila de tubos largos.
El economizador con aletas en espiral es un equipo de transferencia de calor de nuevo diseño, consta de tubos con aletas en espiral para superar la abrasión grave y el tiempo de servicio corto.
Especificación
| Descripción | Economizador de caldera |
| Material | Aleación de acero(SA213T22), Acero carbono(SA210C ) etc |
| Estándar de materiales | ASTM, EN o ISO, etc. |
| Dimensión | personalización |
| Peso | Min: 10 toneladas Max.: 200 toneladas |
|
Fabricación proceso |
Material→Lingote → Laminado en frío/caliente→ Tratamiento térmico (Normalización+templado) → Inspección →Tubo doblado→Ensamblaje →Inspección →RT→Tratamiento térmico (recocido)→Prueba de presión hidráulica→Pintura→ Empaquetado |
Especificaciones técnicas
1. Estructura de construcción
Consta de una serie de tubos aleteados tipo H, los cabezales de entrada y salida, codo, bastidor y demás auxiliares.
2. Disposición de la estructura
Disposición en línea / escalonada.
Funciones
1. Absorbe el calor del gas a alta temperatura, reduce la temperatura de los gases de escape, reduce el consumo de gas, ahorra combustible.
2. El agua de alimentación se calienta en el economizador antes de entrar en el tambor de vapor, por lo tanto, reduzca la absorción de calor del agua de alimentación en la superficie de calentamiento, que puede usar el economizador en lugar de la superficie de calentamiento por evaporación de alto costo y ahorrar costos.
3. El economizador aumenta la temperatura del agua de alimentación, cuando el agua de alimentación ingresa al tambor de vapor, la desviación de la temperatura de la pared disminuye, la tensión térmica disminuye en consecuencia y prolonga la vida útil del tambor.
Variedad
Economizador de calderas de servicios públicos
| 1 | HDB produce economizadores para calderas de servicios públicos, que incluyen calderas alimentadas con carbón, madera, petróleo u otros combustibles sólidos para producir electricidad a partir del vapor de alta presión de la caldera. |
| 2 | Estos economizadores generalmente se ubican en el paso posterior de la caldera y se orientan con los tubos corriendo horizontalmente. El agua de alimentación de la caldera pasa a través de los circuitos del economizador en la dirección opuesta al flujo de gas (llamado contraflujo). |
| 3 | Los tubos desnudos se utilizan normalmente para minimizar la acumulación de cenizas, pero algunos fabricantes de equipos originales de calderas diseñan sus economizadores con tubos con aletas, ya sea en espiral o con aletas largas. |
| 4 | HDB puede producir elementos economizadores con tubos desnudos, con aletas en espiral o con aletas largas y, si lo prefiere, puede rediseñar su unidad a uno de los otros tipos de tubos.HDB también puede fabricar cabezales de reemplazo para todos los economizadores de calderas de servicios públicos. |
Economizador de caldera de paquete
| 1 | HDB tiene capacidades de fabricación únicas que los ingenieros de Optimus aprovechan al máximo al diseñar economizadores y sobrecalentadores de plantas de ácido sulfúrico. |
| 2 | A menudo, esto permite que las unidades Optimus se configuren para mayores eficiencias de transferencia de calor, lo que da como resultado un requisito de área de superficie reducida y, en consecuencia, un producto de menor precio. |
| 3 | HDB utiliza sus capacidades in situ para afinar y doblar los tubos, mecanizar y fabricar los cabezales, perforar las placas tubulares, cortar y preparar todos los materiales de la carcasa y realizar todas las soldaduras de la carcasa y las piezas a presión. |
| 4 | Esto le da a HDB un mayor control de la secuencia y el cronograma de fabricación, lo que nos ha ayudado a lograr un récord notable de rendimiento de entrega a tiempo. |
Economizador HRSG
| 1 | Los economizadores de los módulos HRSG actuales están configurados con tubos con aletas que cuelgan verticalmente.HDB ha fabricado bobinas economizadoras para prácticamente todas las empresas OEM de HRSG y comprende las características únicas de cada una. |
| 2 | En muchos casos, las empresas de servicios públicos desean actualizar sus economizadores de acero al carbono simple a un material de aleación para ayudar a resistir la corrosión acelerada por flujo (FAC) dentro de los cabezales y las curvas de los tubos. |
| 3 | HDB es una ventanilla única para la fabricación de economizadores porque preparamos todos los materiales y realizamos todas las piezas de presión y la soldadura de accesorios, desde el aleteo de los tubos con aletas, la fabricación de los cabezales y el ensamblaje del paquete de bobinas. |
*Nota: La CALDERA HD puede personalizar un tipo especial de economizador de acuerdo con los requisitos del cliente.
Prueba
| 1 | El último tipo de máquina dobladora en 'U' se utiliza para doblar tubos en frío con precisión. |
| 2 | El doblado se realiza para todo tipo de tubos de intercambiadores de calor, condensadores, economizadores, calderas en acero inoxidable sin soldadura y soldados. |
| 3 | Posteriormente a la flexión en 'U', los tubos se someten a pruebas hidráulicas y se alivian las tensiones si se solicita. |
| 4 | También se preparan piezas de maqueta para determinar la reducción del espesor en la parte doblada. |
| 5 | La prueba de líquidos penetrantes en la parte doblada se realiza para detectar grietas, imperfecciones o cualquier tipo de defecto. |
| 6 | Se proporciona un embalaje especial para evitar daños durante el tránsito. |
