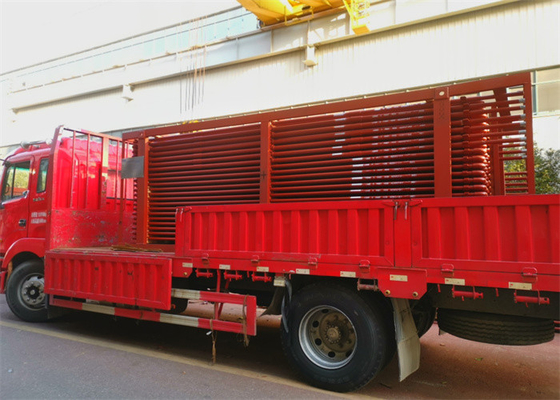

Bobina de acero inoxidable del recalentador de TP304 65x6x6000m m para HRSG

Supercalentador y recalentador con acero inoxidable TP304 65x6x6000mm para HRSG

Parámetros: Supercalentador y Recalentador

Principio de trabajo

El supercalentador es la parte que calienta el vapor desde la temperatura de saturación hasta el supercalentador por la caldera.
El supercalentador puede dividirse en tipo de convección, tipo radiante y tipo semirradiante según el modo de transferencia de calor;
Según las características de la estructura, se puede dividir en tipo de tubo serpentino, tipo de pantalla, tipo de pared y tipo de pared.
Todos ellos consisten en una serie de tuberías paralelas y colectores de entrada y salida.
La mayoría de las calderas industriales no tienen supercalentadores porque muchos procesos industriales y servicios públicos requieren solo vapor saturado.
Los supercalentadores se instalan generalmente en centrales eléctricas, locomotoras y calderas marinas para mejorar la eficiencia térmica de toda la planta de energía de vapor.

Introducción del producto

El reacondicionador es en realidad un tipo de supercalentador de vapor que calienta el vapor de baja presión después del trabajo y alcanza una cierta temperatura.El papel del reacalientador mejora aún más la eficiencia térmica de la circulación en la central eléctrica, y hace que la temperatura del vapor de la hoja de la última etapa de la turbina de vapor esté controlada dentro del rango permitido.
Un reacondicionador es una caldera que convierte el vapor de una turbina de vapor en vapor sobrecalentado.
El reacondicionador tiene dos funciones: una es reducir la humedad del vapor de agua, lo que es beneficioso para proteger la pala de la turbina;
En segundo lugar, se puede mejorar la eficiencia interna relativa y absoluta de las turbinas de vapor.

Detalles

• Supercalentador

Generalmente 30 ~ 60 mm.El tipo más común de supercalentador de flujo es tubo serpentina.Tiene un grupo de tubos más intensivo, decorar en 450 ~ 1000 °C humo de la temperatura del gas de humo,gases de escape de erosión vertical y lateral.El gas de combustión transfiere el calor a la tubería principalmente por convección, y parte del calor es absorbido por radiación.Dispuestos en la parte superior del horno o en la salidaEl primero absorbe el calor radiante de la llama del horno, mientras que el segundo también absorbe algo de calor de convección.En calderas de centrales eléctricas superiores a 10 mpa, tanto el tipo de pantalla como el tipo de serpentina se utilizan comúnmente para aumentar la absorción de calor. El supercalentador de pared aplicado en la pared interior del horno es un supercalentador radiante,que se utiliza raramente.El supercalentador de pared se utiliza en la caldera de la central eléctrica de gran capacidad para formar la pared de la parte superior del horno y el conducto de convección.La imagen muestra la disposición de varios supercalentadores.Las calderas industriales de pequeña capacidad con supercalentador solo pueden cumplir con los requisitos con supercalentador de una sola etapa.

• Recalentador

La disposición del reacondicionador sigue la disposición del supercalentador, incluida la convección, la radiación y la semirradiación.

El reacondicionador por convección tiene flujo inverso, flujo descendente y flujo mixto, bobina única, bobina doble, bobina múltiple, tipo paralelo y escalonado, vertical y horizontal,paralelo a la pared frontal y perpendicular a la pared frontalEl reacondicionador de convección es el reacondicionador principal que absorbe el calor de convección.

El reacalentador radiante se refiere al reacalentador que absorbe la radiación del horno.

Los reacondicionadores semirradiantes se refieren a los reacondicionadores que absorben más radiación del horno (más de la mitad del calor total).

El principio de selección del material del reacondicionador es el mismo que el del supercalentador, ya que el vapor reacondicionador es inferior al supercalentador en capacidad de refrigeración.la temperatura de pared de diseño es generalmente superior a la de un supercalentador del mismo nivel de temperaturaLos tubos metálicos de los calentadores de alta temperatura están generalmente hechos de acero aleado (tubos metálicos que contienen más del 5% de elementos aleados).Por ejemplo, 12CrMoV, acero 102, sa213-t91, sa213-tp304,Sa213-tp347, etc.
