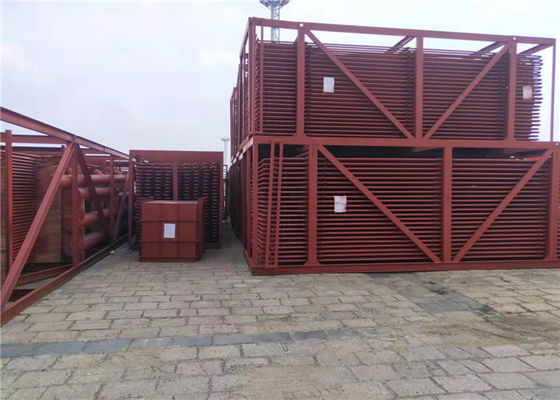

Circulación natural de acero del ahorrador del vapor del humo de carbono
Detalles del producto
| Material: | Acero de carbono | Uso: | Caldera del poder Plant/CFB |
|---|---|---|---|
| Tipo: | Circulación natural | Estructura: | Tubo caliente/del agua |
| Uso: | Caldera de calor residual y caldera de la central eléctrica | Combustible: | Carbón/gas/de fuel, calor del agua |
| Resaltar |
Ahorrador de acero del humo de carbono,Ahorrador natural del humo de la circulación,Ahorrador del vapor del acero de carbono |
||
Descripción del producto
Bobina hecha de acero del ahorrador de la caldera de carbono en el estándar de ASME para Sugar Mill Boiler Maintenance
Descripción de producto
·Los ahorradores de la caldera reutilizan el humo agotado para precalentar el agua de alimentación que entra en la caldera.
·Esencialmente un cambiador del mini-calor, ahorradores mejora funcionamiento de la caldera mientras que aumenta eficacia del combustible.
·Rápidamente aumentando temperatura del agua de alimentación a través del humo capturado, los ahorradores también proporcionan una mejora significativa en la generación y el tiempo de respuesta del vapor.
Introducción del ahorrador
El ahorrador de la caldera es parte de la superficie de caldeo de la caldera, calentar el agua de alimentación en el agua saturada dentro de la canalización del tubo, debido a su absorción del calor del humo de la baja temperatura, el ahorrador reduce la temperatura de extractor del humo, ahorra la energía, mejora la eficacia, supuesta como ahorrador. El tipo de acero del tubo del ahorrador está sin límite de la presión, se puede utilizar como tipo de ebullición, hecho generalmente por el diámetro externo de 32 ~ tubo del acero de carbono de 51 milímetros. A veces en tubos con las aletas y la aleta, mejorar el efecto de la transferencia de calor. El ahorrador de la caldera se utiliza para la recuperación del calor residual de la caldera.
Especificaciones técnicas
Estructura material
Consiste en un serio de los tubos de aleta espirales, de los jefes de la entrada y del mercado, de la curva, del bastidor y de otros auxiliares.
Arreglo de la estructura
En línea/el arreglo escalonado.
Función
(1) el ahorrador es un sistema de la generación del vapor como como una caldera. cuando la descarga del gas de escape del cilindro del motor a través de la válvula de escape él va a la caldera para a generar el vapor calentando del agua.
(2) después de ésos gas pasa a través del ahorrador que la temperatura restante del gas de escape se calienta el agua en ahorrador. ayuda a generar el vapor, y está mejorando la eficacia y ahorra el consumo de combustible
(3) un ahorrador utiliza el calor residual del extractor de la caldera, que sería perdido de otra manera a la atmósfera (en la mayoría de los casos) precalienta el agua de alimentación en la caldera. Esto mejora la eficacia de la caldera y reduce costes del combustible.
Variedad
Ahorrador para uso general de la caldera
| 1 | HDB produce los ahorradores para las calderas para uso general, que incluye las calderas aprovisionadas de combustible por el carbón, la madera, el aceite, u otros combustibles sólidos para producir electricidad del vapor de alta presión de la caldera. |
| 2 | Estos ahorradores están situados en el paso trasero de la caldera y orientados generalmente con los tubos que corren horizontalmente. El agua de alimentación de la caldera corre a través de los circuitos del ahorrador en la dirección opuesta del flujo del gas (llamado contracorriente). |
| 3 | Los tubos desnudos se utilizan típicamente para minimizar la ceniza que ensucia, pero el diseño de algún OEM de la caldera sus ahorradores con los tubos aletados, o espirales o de largo aletado. |
| 4 | HDB puede producir elementos del ahorrador con desnudo, espiral aletado, o los tubos aletados largos, y si usted prefiere, reajuste su unidad a uno de los otros tubo-tipos. HDB puede también fabricar los jefes del reemplazo para todos los ahorradores para uso general de la caldera. |
Ahorrador de la caldera del paquete
| 1 | HDB tiene capacidades de fabricación únicas de las cuales los ingenieros de Optimus aprovechen completo al diseñar los ahorradores ácidos sulfúricos y los sobrecalentadores de la planta. |
| 2 | Esto permite a menudo que las unidades de Optimus sean configuradas para eficacias más altas de la transferencia de calor que los resultados en un requisito reducido de la superficie y, por lo tanto, un producto a menor preico. |
| 3 | HDB utiliza sus capacidades in situ a la aleta y doblar los tubos, máquina y fabricar los jefes, taladro los tubesheets, cortar y preparar todos los materiales que encajonan, y realiza toda la pieza de la presión y soldaduras que encajonan. |
| 4 | Esto da a HDB más control de la secuencia y del horario de fabricación que nos ha ayudado a alcanzar un expediente notable del funcionamiento puntual de la entrega. |
Ahorrador de HRSG
| 1 | Los ahorradores para los módulos de hoy de HRSG se configuran con los fintubes que cuelgan verticalmente. HDB ha fabricado las bobinas del ahorrador para virtualmente todas las compañías del OEM de HRSG y entiende las características únicas de cada uno. |
| 2 | En muchos casos, las utilidades desean de actualizar sus ahorradores del acero de carbono llano a un material de la aleación para ayudar a resistir la corrosión acelerada flujo (FAC) dentro de los jefes y de las curvas del tubo. |
| 3 | HDB es una ventanilla única para la fabricación del ahorrador porque preparamos todos los materiales y realizamos toda la soldadura de la pieza y del accesorio de la presión, de finning los fintubes, fabricando los jefes, y montar el paquete de la bobina. |
Criterios de la fabricación y de aceptación
| · | JB/T6512 “caldera con condiciones espirales de resistencia de alta frecuencia de la soldadura de aleta del tubo de una tecnología de fabricación” |
| · | “Tubo de aleta espiral de la soldadura de resistencia de alta frecuencia HG/T3181” |
| · | “Condiciones técnicas de la prueba espiral del tubo aletado JB/T6511.” |
| · | JB1611 “condiciones del montaje de la caja de la melena del tubo de caldera” |
| · | JB/T1612 “condiciones pressurufacturing de la caldera.” |
| · | JB16I3 “piezas de la presión de la caldera que sueldan con autógena condiciones.” |
Parámetros
| Nombre | Ahorrador |
| especificaciones del tubo aletado | unidad (milímetros) |
| Tubo desnudo (od) | 25-165 |
| tubo desnudo (grueso) | 2-8 |
| thicks aletados | 0.6-3.0 |
| altura aletada | 5-30 |
| echada del hilo del tubo aletado | 5-30 |
| longitud del tubo aletado | ≤12000 |
*Note: La CALDERA de HD puede anunció el tipo especial de ahorrador según el requisito de cliente.
Funciones del ahorrador de la caldera
Podemos summerize las funciones de ahorradores como abajo:
1. economía de combustible: los ahorradores se colocan en la parte posterior de calderas. Esta manera puede disminuir las temperaturas del humo y del gas, así para ahorrar los combustibles.
2.improve las condiciones de trabajo de los tambores del vapor: debido a los ahorradores, se aumenta la temperatura del agua de alimentación al entrar en el tambor del vapor. Reduce la diferencia de la temperatura entre el agua de alimentación y la tensión termal del tambor de la pared así como del vapor del tambor del vapor, de modo que mejore las condiciones de trabajo de los tambores del vapor y aumente la vida de servicio.
3.reduce el coste de fabricación de la caldera: para el agua de alimentación se calienta en los ahorradores de la caldera. El uso de los recambios de la baja temperatura como ahorradores de la caldera de substituir algunos de los paneles de pared des alta temperatura caros del agua reduce el coste para fabricar calderas.
