Pared estándar de la membrana de la caldera de la asamblea del evaporador de ASME

Asamblea estándar del evaporador de ASME con la exportación de la pared de la membrana de la caldera a Paquistán


Introducción

Los paneles de pared del agua son la superficie de calefacción principal de calderas, integrada por números de filas de los tubos de acero, dispuestas alrededor de la esquina de la caldera. Dentro es la agua el corriente o el vapor, y el exterior acepta el calor de la llama en el horno de la caldera, absorbiendo principalmente el calor de la radiación de los productos des alta temperatura de la combustión en el horno. El fluido operante sube en él y se evapora por calor.

El tubo serpentino es un tubo que tuerce y da vuelta a varias veces en un avión. La superficie de calefacción de la convección de la caldera, tal como ahorrador, sobrecalentador y recalentador, adopta la estructura del tubo serpentino a través de la correa, con la disposición horizontal y vertical.

El paquete de tubo evaporativo es un paquete de tubo serpentino que absorbe principalmente la transferencia de calor de la convección en caldera pequeña y de capacidad media. Es generalmente un paquete de sistema escalonado denso del tubo integrado por los tubos ascendentes y descendentes conectados con el tambor superior y más bajo. La carga de calor del tubo del paquete de tubo de la evaporación es alta, esta pieza del tubo por la agua caliente en el vapor, de abajo hacia arriba; Su función principal es absorber calor al agua y al vapor y servir como la parte de levantamiento del ciclo del agua de la caldera.

Si según el tipo de la estructura, hay tres tipos principales: tipo desnudo del tubo, tipo de la membrana y pinchar el tipo del tubo.

La pared del agua de la membrana es una estructura hermética que consiste en los tubos y las aletas. Las ventajas son menos fuga de aire en horno; pueden utilizar la pared del tendido de tuberías, menos carga en la estructura de acero y más barato de la caldera; estructura fácil de utilizar de la suspensión y mejorar el sistema de la extensión termal, conveniente para la producción mecanizada en grande, alta tarifa de la asamblea, memoria de pocas calorías y acortar la estrella-para arriba y el tiempo del cierre. La desventaja es que el proceso de fabricación es complejo. La pared del agua de la membrana es de uso frecuente en capacidad grande, temperatura alta y calderas de alta presión.

Según el diverso proceso de fabricación, la pared del agua de la membrana se puede dividir en tres tipos (véase fig. 1): los tubos de aleta 1.rolled se sueldan con autógena en filas, con carga de trabajo menos de soldadura, pero los tubos de aleta son costosos. el tubo 2.bare y la aleta (acero plano) se sueldan con autógena en filas, que tiene coste material bajo y puede cumplir fácilmente los requisitos de diversas echadas, solamente acero plano requiere la alta precisión y equipment.3 de acabado. La soldadura por fusión desnuda del tubo, las aletas entre los tubos es formada llenando el alambre de soldadura, usado sobre todo para la pequeña echada entre los tubos. La echada entre los tubos de la pared del agua de la membrana se relaciona con los factores tales como presión de la caldera y la carga de calor del horno, s/d es generalmente 1.2-1.5.

Las paredes de la membrana son ampliamente utilizadas como superficies de calefacción para las calderas de la central eléctrica y las calderas industriales.

Puntos fuertes de la pared del agua de la membrana

(1) asegura el lacre de la pared de horno y reduce fuga de aire en cámara de combustión.

(2) la realización de la refrigeración por agua completa en cámara de combustión es beneficiosa de evitar la coquefacción bajo condición de la combustión intensificada.

(3) el tiempo de enfriamiento del arranque y del cierre de calderas se puede acortar debido a su pequeña capacidad del almacenaje del calor, subida rápida de la temperatura y enfriamiento rápido en cámara de combustión.

la pared de horno del tendido de tuberías (de 4) es conveniente, que reduce grandemente la carga del bastidor de la caldera y es conveniente para la suspensión y levantar.

(5) comparado con el tipo desnudo del tubo, el poder absorbente del calor del tubo se mejora.

(6) mejora el grado de la por-asamblea de componentes de la caldera, facilita y reduce la carga de trabajo de la instalación

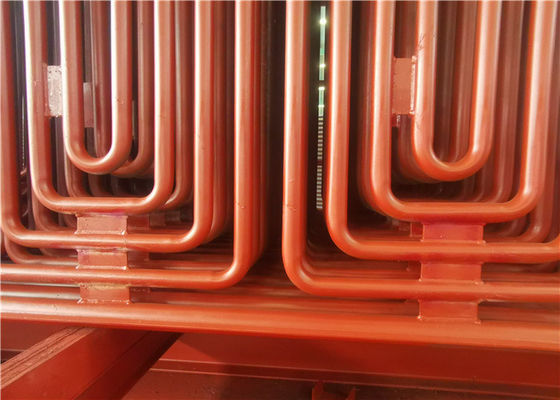

El dibujo aquí es el montaje del evaporador con las bobinas de la pared y de evaporador de la membrana para su referencia.

Este proyecto también incluir el vapor drum+header+economizer.
