Bobina estándar firme a prueba de calor del sobrecalentador de la estructura ASME
Detalles del producto
| Material del tubo: | SA106 GR. B y SA192M | Nombre de producto: | Pared y evaporador posteriores |
|---|---|---|---|
| Estándar: | ASME | Uso: | Sugar Mill y calderas de la central eléctrica |
| Palabra clave: | Bobinas y Serpentine Coils de evaporador | Material de la aleta: | Q235B |
| Resaltar |
bobina a prueba de calor del sobrecalentador,bobina firme del sobrecalentador de la estructura,sobrecalentador a prueba de calor de la caldera |
||
Descripción del producto
Estándar de alta temperatura de Serpentine Coils Assembly ASME del evaporador
Introducción
Por más de 30 años, Hua Dong Boiler ha sido constantemente de innovación y de mejora de nuestros recambios de la caldera. Las mejoras en el doblez, la soldadura y el diseño para asegurar nuestros productos para cumplir estándares europeos y americanos, asegurando un funcionamiento confiable.
El tubo serpentino es un tubo que tuerce y da vuelta a varias veces en un avión. La superficie de calefacción de la convección de la caldera, tal como ahorrador, sobrecalentador y recalentador, adopta la estructura del tubo serpentino a través de la correa, con la disposición horizontal y vertical.
El paquete de tubo evaporativo es un paquete de tubo evaporativo que absorbe principalmente la transferencia de calor de la convección en caldera pequeña y de capacidad media. Es generalmente un paquete de sistema escalonado denso del tubo integrado por los tubos ascendentes y descendentes conectados con el tambor superior y más bajo. La carga de calor del tubo del paquete de tubo de la evaporación es alta, esta pieza del tubo por la agua caliente en el vapor, de abajo hacia arriba; Su función principal es absorber calor al agua y al vapor y servir como la parte de levantamiento del ciclo del agua de la caldera.
1. Composición material: Se compone de los tubos de tipo serpiente (acero de carbono, acero de aleación o acero a prueba de calor, etc.) y las cajas de la colección y el otro material de apoyo. Los tubos tienen generalmente 32, 38, 42 u otros tipos de especificaciones, según las necesidades de usuario por separado.
2. arreglo: disposición vertical u horizontal.
3. características: aspecto hermoso, tamaño, exactitud, tecnología de doblez y de soldadura de primera clase, equipo de primera clase de la detección.
Sobrecalentador
Las centrales eléctricas del combustible fósil tienen a menudo una sección del sobrecalentador en el vapor que genera el horno. El vapor pasa a través del equipo de sequedad dentro del tambor del vapor encendido al sobrecalentador, un sistema de tubos en el horno. Aquí el vapor coge más energía de los humos calientes fuera de la tubería, y su temperatura ahora se sobrecalienta sobre la temperatura de saturación.
Recalentador
Los hornos de la central eléctrica pueden tener una sección del recalentador que contiene los tubos calentados por los humos calientes fuera de los tubos. El vapor de escape de la turbina de alta presión se pasa a través de estos tubos calentados para recoger más energía antes de conducir las turbinas intermedias y entonces de baja presión.
|
Tipo
|
Ventajas
|
Desventajas
|
Método de apoyo
|
|
Colgante-tipo
|
ayuda estructural 1.Firm
|
1. Bloqueo del flujo por el recomienzo lento condensado de las necesidades del vapor 2. para purgar el agua que acumula en la parte inferior.
|
apoyado desde arriba
|
|
Invertir-tipo
|
drenaje 1.Proper del vapor condensado
|
1. Carezca la rigidez estructural, especialmente en flujo de alta velocidad del gas
|
Apoyado de debajo
|
|
Horizontal - tipo
|
1. Drenaje apropiado
2. Buena rigidez estructural
|
1. No ven el flam directamente así que son principalmente del tipo convectivo
|
Apoyado generalmente en el gas vertical canaliza paralelo al horno principal.
|

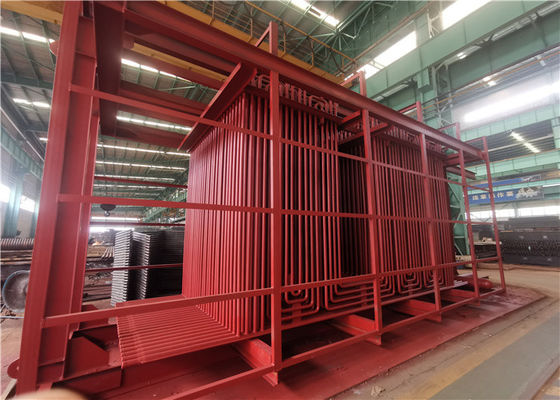

El dibujo aquí es el montaje del evaporador con las bobinas de la pared y de evaporador de la membrana para su referencia.
Este proyecto también incluir el vapor drum+header+economizer.
| DISEÑO Y CÓDIGO DE LA FABRICACIÓN | SECCIÓN I, 2019 EDICIONES DE ASME |
| PRESIÓN DEL DISEÑO | 8,1 MPa |
| PRESIÓN DE FUNCIONAMIENTO DE MAX. ALLOWABLE | 8,1 MPa |
| TEMPERATURA DEL DISEÑO | 320℃ |
| PRESIÓN DE PRUEBA HIDROSTÁTICA | MPa 12,2 |
| PERMISO DE CORROSIÓN | 0.5m m |
Aspectos destacados del producto
