Lugar de origen: | Zhangjiagang, China |
Nombre de la marca: | HD BOILER |
Certificación: | ISO9001 , TUV , ASME , EN |
Número de modelo: | El panel de pared del agua |
Cantidad de orden mínima: | 5 toneladas |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Paquete del marco de acero |
Tiempo de entrega: | 60 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 800 toneladas/mes |
Nombre de producto: | El panel de pared del agua de la caldera | NDE: | EL 100% PINTA, 100 RT, EL 100% UT |
---|---|---|---|
Uso: | Sugar Mill y calderas industriales | Palabra clave: | Pared de la membrana |
Técnica de la soldadura: | Soldadura al arco sumergida | Función: | Superficie de calefacción |
Alta luz: | El panel de la caldera del TUV,El arco sumergido soldó con autógena la pared de la caldera,El arco sumergido soldó con autógena el panel de la caldera |

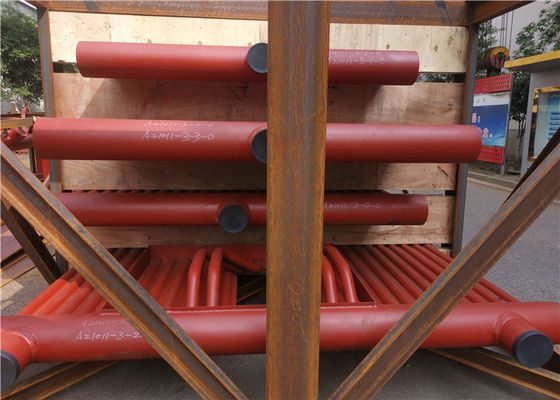

Pared de acero de la membrana de la caldera de la soldadura al arco sumergida de carbono para la industria 300T
Descripción de producto de la pared del agua de la membrana
Si según el tipo de la estructura, hay tres tipos principales: tipo desnudo del tubo, tipo de la membrana, y pinchar el tipo del tubo. El tipo desnudo del tubo se compone de la fila entera de tubos de acero inconsútiles con la estructura más simple. La pared del agua de la membrana es una clase de soldadura común de muchos tubos aletados rodados de la pared del agua para formar una superficie combinada sellada de la calefacción. Puede no sólo mejorar la tirantez del aire del horno, reducir fuga de aire, pero también proteger la pared de horno, reducir el peso de la pared de horno y simplificar la estructura.
La pared del agua de la membrana es una estructura hermética que consiste en los tubos y las aletas. Las ventajas son menos fuga de aire en horno; pueden utilizar la pared del tendido de tuberías, menos carga en la estructura de acero y más barato de la caldera; estructura fácil de utilizar de la suspensión y mejorar el sistema de la extensión termal, conveniente para la producción mecanizada en grande, alta tarifa de la asamblea, memoria de pocas calorías y acortar la estrella-para arriba y el tiempo del cierre. La desventaja es que el proceso de fabricación es complejo. La pared del agua de la membrana es de uso frecuente en capacidad grande, temperatura alta y calderas de alta presión.
La función principal de los paneles de pared del agua en caldera es absorber el calor generado por la llama o el tubo da alta temperatura y generar el vapor o la agua caliente en tubos, por lo tanto reducir la temperatura en la cámara.
Según el diverso proceso de fabricación, la pared del agua de la membrana se puede dividir en tres tipos (véase fig. 1): los tubos de aleta 1.rolled se sueldan con autógena en filas, con carga de trabajo menos de soldadura, pero los tubos de aleta son costosos. el tubo 2.bare y la aleta (acero plano) se sueldan con autógena en filas, que tiene coste material bajo y puede cumplir fácilmente los requisitos de diversas echadas, solamente acero plano requiere la alta precisión y equipment.3 de acabado. La soldadura por fusión desnuda del tubo, las aletas entre los tubos es formada llenando el alambre de soldadura, usado sobre todo para la pequeña echada entre los tubos. La echada entre los tubos de la pared del agua de la membrana se relaciona con los factores tales como presión de la caldera y la carga de calor del horno, s/d es generalmente 1.2-1.5.
Somos de fabricación y de suministro de una gama completa de los paneles de Waterwall. Los tubos ofrecidos por nosotros se saben para soportar una gran presión interna como tira continua de material de la aleta se hieren espiral en el tubo. Estos tubos se saben para proporcionar calor uniformemente ese resultado en una salida de calor creciente.
Materiales para los paneles de pared del agua
20# acero, SA192, SA 106B, 15CrMoVG, 12Cr1MoV
Estándares
Estándar del código de ASME, estándar del GB
Inspección de la calidad
TA, RT, prueba hidráulica
Especificación
La función principal de los paneles de pared del agua en caldera es absorber el calor generado por la llama o el tubo da alta temperatura y generar el vapor o la agua caliente en tubos, por lo tanto reducir la temperatura en la cámara.
Nombre | Los paneles de pared del agua |
Material | Acero de carbono estándar de ASME/GB o acero de aleación |
Tamaño del tubo | Modificado para requisitos particulares |
Estándar | Según estándar de ASME/GB |
Equipo | Equipo de producción automático |
Uso | Mantenimiento de Sugar Mill Boiler y de la caldera de la central eléctrica |
