Pared hermética estándar de la membrana de la caldera del horno del GB Q235B

Membrana estándar de la caldera del GB para el mantenimiento y el reemplazo de la caldera de la central eléctrica


Introducción

La pared del agua de la membrana es una estructura hermética que consiste en los tubos y las aletas. Las ventajas son menos fuga de aire en horno; pueden utilizar la pared del tendido de tuberías, menos carga en la estructura de acero y más barato de la caldera; estructura fácil de utilizar de la suspensión y mejorar el sistema de la extensión termal, conveniente para la producción mecanizada en grande, alta tarifa de la asamblea, memoria de pocas calorías y acortar la estrella-para arriba y el tiempo del cierre. La desventaja es que el proceso de fabricación es complejo. La pared del agua de la membrana es de uso frecuente en capacidad grande, temperatura alta y calderas de alta presión.

La pared del agua de la membrana es una estructura hermética que consiste en los tubos y las aletas. Las ventajas son menos fuga de aire en horno; pueden utilizar la pared del tendido de tuberías, menos carga en la estructura de acero y más barato de la caldera; estructura fácil de utilizar de la suspensión y mejorar el sistema de la extensión termal, conveniente para la producción mecanizada en grande, alta tarifa de la asamblea, memoria de pocas calorías y acortar la estrella-para arriba y el tiempo del cierre. La desventaja es que el proceso de fabricación es complejo. La pared del agua de la membrana es de uso frecuente en capacidad grande, temperatura alta y calderas de alta presión.

Puntos fuertes de la pared del agua de la membrana

(1) asegura el lacre de la pared de horno y reduce fuga de aire en cámara de combustión.

(2) la realización de la refrigeración por agua completa en cámara de combustión es beneficiosa de evitar la coquefacción bajo condición de la combustión intensificada.

(3) el tiempo de enfriamiento del arranque y del cierre de calderas se puede acortar debido a su pequeña capacidad del almacenaje del calor, subida rápida de la temperatura y enfriamiento rápido en cámara de combustión.

la pared de horno del tendido de tuberías (de 4) es conveniente, que reduce grandemente la carga del bastidor de la caldera y es conveniente para la suspensión             y elevación.

(5) comparado con el tipo desnudo del tubo, el poder absorbente del calor del tubo se mejora.

(6) mejora el grado de la por-asamblea de componentes de la caldera, facilita y reduce la carga de trabajo de la instalación

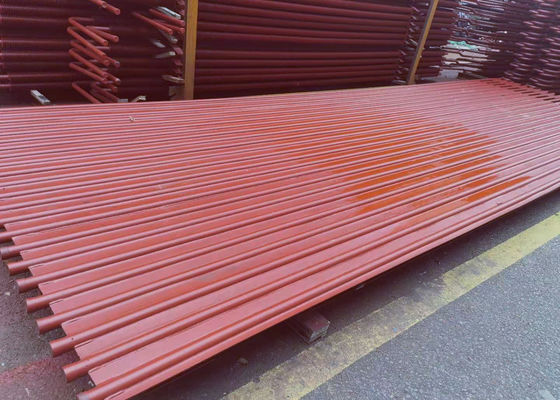

• El panel de pared del agua de la caldera de la membrana: las soldaduras de punto muchos rodaron los tubos aletados en una superficie combinada sellada de la calefacción, que mejora la hermeticidad del horno y reduce fuga de aire.
• Tubería tachonada de la pared del agua: los pernos de las soldaduras de 20 a 25 milímetros de largo y 6 a 12 milímetros de diámetro en el tubo de la pared del agua, y entonces aplican un plástico refractario del mineral del cromo para reducir la absorción del calor del panel de pared del agua, y aumentan la temperatura en la zona de la combustión. Es apropiado para las situaciones donde está difícil fijar el fuego al combustible, así como los hornos que golpean ligeramente de la escoria específica.
• El panel de pared llano del agua de la caldera del tubo: integrado por una fila entera de tuberías de acero inconsútiles, la estructura más simple.
• tubería Pared-atada de la pared del agua de la caldera: integrado en la pared interna de la pared de horno, absorción de un sólo lado del calor.
• El panel de pared calentado de doble cara del agua: instalado en el medio del horno grande de la caldera, que se divide en dos porciones que sean independiente de uno a, y se calientan ambos lados.
