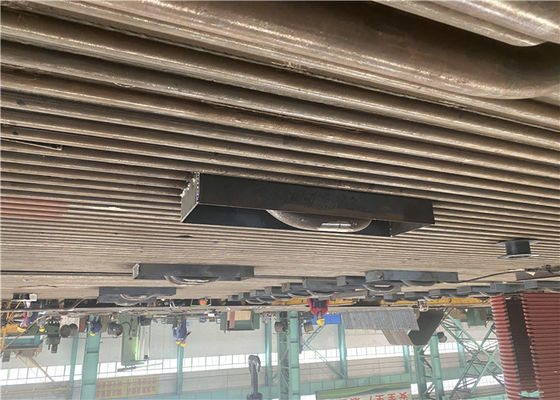

Presión baja de enfriamiento de la pared CFB de la caldera de gas de la membrana 220T/H
Detalles del producto
| Condición: | Nuevo | Estructura: | Tubo del fuego/del agua |
|---|---|---|---|
| Combustible: | Calor del carbón/del gas/con carbón/del agua | Presión: | Bajo/alta presión |
| Uso: | Central eléctrica, industrial | Nombre de producto: | El panel de gas de Waterwall de los recambios de la caldera |
| Resaltar |
Pared de enfriamiento de la caldera de CFB,Pared de enfriamiento de la caldera 220T/H,Pared del agua de la caldera de la membrana |
||
Descripción del producto
ASME o pared estándar del agua de la membrana del Ce 220 del sistema de la refrigeración por agua de la caldera de la t/h CFB
Introducción
HDB proporciona los paneles de pared del reemplazo, las aberturas de la hornilla, los puertos de la inspección y las puertas para las calderas para uso general e industriales. Nuestra pared del agua de la membrana se fabrica usando la materia prima del alto grado y el equipo de producción contemporáneo en nuestra unidad de fabricación avanzada. La gama ofrecida está disponible en los diversos tamaños, formas y especificaciones, según los requisitos de nuestros clientes estimados. Además, éstos se entregan a los clientes dentro del marco de tiempo prometido.
Las paredes del agua de la caldera son las paredes de la membrana que se hacen de los tubos soldados con autógena así como o sin una tira de metal mientras tanto. Estas paredes forman el recinto de la cámara de combustión del carbón. Los tubos de la pared del agua también se refieren como la sección del evaporador; contienen el agua sobre todo en la forma líquida que se evapora gradualmente mientras que sube en la caldera.
Material y arreglo de la pared de la membrana/del agua:
El horno y el tejado se componen de la pared del agua de la membrana y colgaron en la estructura de acero por la liga colgante superior del jefe superior de la refrigeración por agua. La superficie de intersección del horno es 3170×5290mm2 y la elevación del horno superior es 28877m m. La pared del agua de la membrana se compone del plano de acero de soldadura φ60×5 y 6×45. La cámara de combustión se hace del tubo de acero φ60×4 y se suelda con autógena con el perno para sujetar el material refractario. La parte superior de la cámara de combustión conecta con la pared del agua de la membrana del horno. La parte más inferior conecta con la cámara del viento de la refrigeración por agua y el distribuidor del aire de la refrigeración por agua. La cámara del viento de la refrigeración por agua se compone del tubo de acero φ60 y soldó con autógena con los pernos para sujetar el material refractario. El distribuidor de la refrigeración por agua se suelda con autógena con el plano de acero del tubo φ60 y de acero 6X45. Los pequeños agujeros en el plano de acero conectan con el casquillo del embudo.
El horno divide circuito de la circulación del agua dejada, derecha, delantera y trasera. El tubo principal del vapor se compone del tubo de acero φ133×5 y φ108×4.5. El bajante de aguas se compone del tubo de acero φ108×4.5. Instale la válvula de escape debajo del jefe más bajo al soplo periódico abajo.
Ventajas de la pared del agua de la membrana
1). Para garantizar el leakproofness de la pared de horno y reducir el escape de aire de la cámara de combustión.
2). Para alcanzar la refrigeración por agua completa de la cámara de combustión, y la pared del agua de la membrana de los accesorios de la caldera es ventaja a evitar la coquefacción bajo condición de la leña suplemental.
3). La memoria termal es pequeña, el calentarse de la cámara de combustión es rápido y el enfriamiento es también rápido, que podría acortar el tiempo de enfriamiento del comienzo de la caldera y el horno cerró.
4). Es bueno adoptar la pared refrigerada por agua apoyada superior y podría reducir la carga del marco de la caldera, que es ventaja a sobresalir por.
5) Comparado con los tubos desnudos, la pared del agua de la membrana mejora el poder absorbente del calor de tubos.
6) La pared directa del agua de la membrana de la caldera de la fábrica podía mejorar el grado preliminar de la combinación de piezas de la caldera y reducir la carga de trabajo de la instalación.
Adicional
| 1 | Los paneles de pared del agua se utilizan en calderas de recuperación de calor residual. |
| 2 | Fabricamos los paneles de pared del agua, éstos se fabrican fuera de los tubos de acero de carbono a los dibujos y a las especificaciones de los clientes. |
| 3 | El cuidado especial se toma para el ovality y enrarecer en la porción doblada, durante la fabricación. |
| 4 | Somos de fabricación y de suministro de una gama completa de los paneles de Waterwall. |
| 5 | Los tubos ofrecidos por nosotros se saben para soportar una gran presión interna como tira continua de material de la aleta se hieren espiral en el tubo. |
| 6 | Estos tubos se saben para proporcionar calor uniformemente ese resultado en una salida de calor creciente. |
| 7 | La función principal de los paneles de pared del agua en caldera es absorber el calor generado por la llama o el tubo da alta temperatura y generar el vapor o la agua caliente en tubos, por lo tanto reducir la temperatura en la cámara. |
Uso
| 1 | La pared ahorro de energía del agua de la membrana del proveedor de China de la protección del medio ambiente para la caldera de CFB es las paredes de la membrana que se hacen de los tubos soldados con autógena así como o sin una tira de metal mientras tanto. |
| 2 | Estas paredes forman el recinto de la cámara de combustión del carbón. |
| 3 | Los tubos de la pared del agua también se refieren como la sección del evaporador; contienen el agua sobre todo en la forma líquida que se evapora gradualmente mientras que sube en la caldera. |
Nota
| 1 | Control de la penetración de soldadura para satisfacer el control mecánico y de la transferencia de calor de los requisitos de la deformación a las tolerancias aceptables. |
| 2 | ¿Los paneles requieren rutinario enderezarse en el taller después de la soldadura y el tratamiento térmico, la pregunta que se contestará es poder la tienda entonces resolver las tolerancias dimensionales requeridas para la instalación acertada del sitio? |
| 3 | Pueden los procedimientos de dirección existentes de la tienda sean como está usado sin el adición de los controles excesivos que añadirán coste y horario. |
| 4 | La importancia del precalientamiento y de su mantenimiento con el proceso de soldadura podría causar varia dirección y tienda que procesaban los problemas que aumentarán substancialmente coste. |
