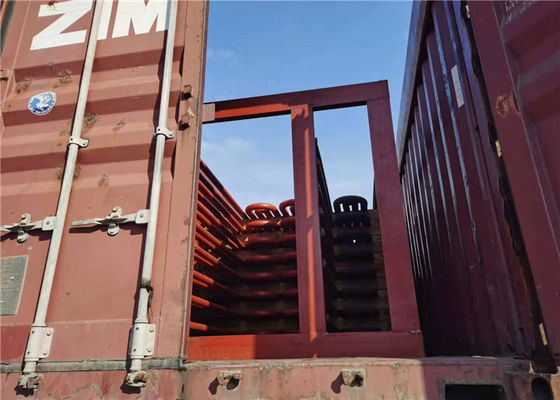

Sobrecalentador del cambiador de calor ISO9001 y dispositivo del recalentador

La función del calentador estupendo en la central térmico es quitar los rastros pasados de humedad del vapor saturado que sale de la caldera y aumentar su temperatura sobre temperatura de saturación según el requisito en la entrada de la turbina de vapor.

Detalles

En general, calentado al vapor en el sobrecalentador de alta presión es nombrado vapor sobrecalentado, el calentado al vapor por el recalentador se llama vapor recalentado. El parámetro del vapor recalentado se está relacionando con economía de la circulación termal. Generalmente, la presión del vapor recalentado es cerca de un quinto del del vapor sobrecalentado, y la temperatura del anterior casi es lo mismo que la de estos últimos. Por ejemplo, en nuestra nación para la caldera con 125MW, 400t/h, el parmameter para el vapor sobrecalentado es 133.7Mpa y 555 grados; la presión de la entrada y del mercado del vapor recalentado es 2.5/2.35MPa, su temperatura es 555 grados, también. Para las calderas con 200MW, 670t/h, el parámetro del vapor sobrecalentado es 13.7MPa, 540 grados; las presiones de la entrada y del mercado son 2.7/2.5Mpa, y la temperatura es también 540 grados. Para las calderas subcríticas de la circulación del control de presión con 300MW, 600MW, parámetro del vapor sobrecalentado es 18.27Mpa, 540 grados; las presiones de la entrada y del mercado son 3.83/3.63MPa, la temperatura son también 540 dgrees. El uso del vapor que recalienta el sistema puede aumentar la economía termal para las centrales eléctricas en 4-5%. En nuestro país, las unidades con capacidad sobre 125MW aplican todo un sistema de recalentamiento medio del tiempo, y en ultramar, dos sistemas de recalentamiento medios de las épocas se solicitan algunas unidades con parámetros más altos.

En calderas modernas, el consumo de la absorción del calor de los sobrecalentadores y los recalentadores está sobre mitad de la absorción del calor total para el fluido operante, así las superficies de calefacción de sobrecalentadores y de recalentadores explican una proporción grande en superficies de la calefacción total de calderas, y deben ser puestas en las áreas donde está más alta la temperatura del humo, las condiciones de trabajo son las peores entre todas las superficies de calefacción. La temperatura de la pared del tubo de las superficies de calefacción está cercana a la temperatura permisible máxima del acero, así que el arreglo razonable un diseño del dnd de sobrecalentadores y los recalentadores importa tanto para la economía y la confiabilidad a la caldera del rato. Cuando se trata de su diseño, en base de la garantía de la seguridad y de la confiabilidad del sobrecalentador y del recalentador, es muy necesario ahorrar el consumo del metal en el mejor, para ahorrar especialmente el uso del acero de aleación.

Para las calderas en centrales eléctricas grandes, los sobrecalentadores y los recalentadores son piezas necesarias, a un grande extienda, ellos influced la seguridad y la economía de calderas. Los sobrecalentadores son las superficies de calefacción que calientan el vapor principal de la temperatura surnatured a la temperatura sobrecalentada clasificada, y los recalentadores son las superficies de calefacción que calientan el exaust del cilindro de alta presión de la turbina de vapor a cierta temperatura. Cuando las condiciones de funcionamiento como las cargas de la caldera, tipos del carbón cambian, es ajustarlas para asegurarse de la temperatura del mercado en el nivel clasificado de -10-+5 grados.

Para las calderas grandes en centrales eléctricas, los sobrecalentadores y los recalentadores explican una proporción grande en las superficies de calefacción totales, ellos deben ser arreglados en las áreas donde está el humo con una temperatura más alta. Para mejorar la eficacia de la circulación termal en centrales eléctricas, es necesario mejorar el vapor original de los parámetros f gradualmente, el aumento de la presión del vapor requiere el aumento correspondiente de la temperatura para el vapor sobrecalentado, o la humedad del extractor grande de la etapa de la turbina de vapor será demasiado alta, que influenciará su seguridad. Así, el vapor que atraviesa los sobrecalentadores y los recalentadores son vapor de alta temperatura, su funcionamiento de la transferencia de calor es muy malo, que determina que las temperaturas de la pared del tubo de sobrecalentadores y de recalentadores son altas.

Principio

• El principio de sobrecalentador es similar cocer la generación al vapor de los tubos de la caldera.

• Los gases calientes en el barrido de alta temperatura sobre los tubos de sobrecalentador y aumentar la temperatura del vapor que la magnitud depende de la temperatura del gas de la salida que sale de la velocidad del sobrecalentador y del gas.

Uso

el uso para calentar el vapor saturado, temperatura del vapor podía ser hasta 900 grados C.

Mejoras de la capacidad del sobrecalentador para aumentar la producción de energía

Envíenos requirió datos técnicos, tales como capacidad del vapor, presure, temperatura requerida etc. Diseñaremos por consiguiente.

Diferencias
