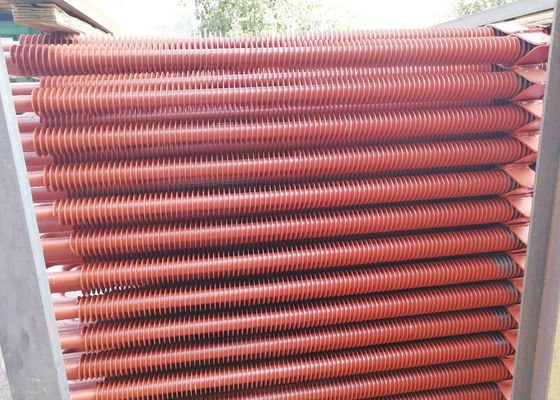

Tubo aletado de acero del espiral de carbono como cambiador de calor para los sistemas de la caldera

Cambiador de calor de acero del tubo aletado del espiral de carbono en la recuperación de calor de la caldera Ecomizer

Introducción general

Los tubos aletados espirales son ampliamente utilizados en la recuperación de calor del ahorrador de la caldera, del precalentador de aire, y de la caldera de calor residual, así como del equipo del intercambio de calor en industria química, recipiente del reactor y otros campos. La capacidad de las unidades usadas en calderas también ha aumentado de pequeño a grande, y sus usos están aumentando día a día. Actualmente, muchos fabricantes profesionales en China pueden producir la soldadura de resistencia de alta frecuencia, tubos aletados espirales que sueldan, y el equipo de producción y la tecnología de tubos aletados se han desarrollado, se han diseñado y se han fabricado de la importación, de la digestión y de la absorción al autodesarrollo. La calidad ha alcanzado los requisitos de estándares extranjeros avanzados.

Ventajas de usar los tubos aletados:

1. el área de transferencia de calor se aumenta del espacio eficaz para mejorar el efecto de la transferencia de calor.

2. Reduzca el espacio de la ocupación de la superficie de la transferencia de calor y reduzca su volumen, especialmente para las calderas del rápido-cargamento.

3. Reduzca el coste de equipo y mejore la seguridad del equipo.

4. Debido a la disminución de la caída de presión lateral del agua, se reduce el coste de operación.

5. La tiesura de tubos aletados se aumenta, y la resistencia sísmica del tubo se mejora.

Método de fabricación

Los tubos aletados espirales se pueden fabricar por las distintas maneras. Actualmente, hay varios métodos de fabricación principales para los tubos aletados usados en cambiadores de calor tales como calderas y recipientes del reactor.

Tubo aletado del espiral de la soldadura de resistencia de alta frecuencia

El tubo aletado del espiral de la soldadura de resistencia de alta frecuencia es un poco corriente de alta frecuencia importada en las piezas soldadas con autógena. Usando el calor de la resistencia generado por la corriente a través de la superficie de contacto de las juntas soldadas con autógena y de las áreas adyacentes, la superficie de contacto soldada con autógena puede alcanzar el estado plástico de la fusión o semi-derritiendo, entonces la presión apropiada se aplica a la superficie de contacto soldada con autógena, para terminar el trabajo de soldadura de tubos aletados.

Tubo aletado soldado del espiral

El tubo aletado del espiral que suelda es una clase de llenador del metal con un punto de fusión más bajo que el de la pieza soldada con autógena, y después de calentar la temperatura que suelda. Cuando la pieza soldada con autógena no está derritiendo, la soldadura que derrite bien moja y suelda, y forma la junta que suelda dependiendo de la extensión y de la dispersión del punto de contacto de la pieza soldada con autógena, así terminando la soldadura del tubo aletado espiral.

Tubo aletado del espiral integral

El tubo aletado del espiral integral es formado por la protuberancia y el lazo del tubo de pared gruesa (tubo del billete) bajo condición de la calefacción continua de frecuencia media. Se conoce como el último método de fabricar el tubo aletado en mercado interior. Es desarrollado por una compañía nacional y el tubo aletado integral investigado y desarrollado así como el equipo integral uno mismo-manufacturado del manufacturine del tubo aletado se han solicitado patentes.

Vida de servicio

La soldadura de resistencia de alta frecuencia del tubo aletado espiral es aplicar la presión mientras que derrite en el contacto de dos superficies de metal. La tarifa de soldadura es mejor. La resistencia a la corrosión del metal soldado con autógena es más de dos veces el de soldar, y la vida de servicio de los tubos aletados puede ser mejorada grandemente. Sin embargo, debido a la soldadura incorrecta, el uso a largo plazo es el agrietarse de soldadura propenso, que hace las aletas y los tubos separaron, así afectando a su eficacia de la transferencia de calor, los tubos tan aletados tiene que ser substituido.

Los tubos aletados del espiral integral no tienen el problema de soldar con autógena aletas, tan no hay necesidad de preocuparse de la corrosión y de agrietarse de aletas, así que la eficacia de la transferencia de calor no será reducida. Por otra parte, porque la dureza superficial de los aumentos espirales integrales del tubo aletado, la resistencia de desgaste del tubo aletado se aumenta, y las características de la estructura de la raíz de las aletas es conveniente para la transferencia de calor, la vida de servicio de tubos aletados espirales integrales es igual a la de la materia prima de tubos aletados, por lo menos 2-3 veces del de la soldadura de resistencia de alta frecuencia y tubos aletados espirales que sueldan.

Eficacia económica

Los tubos aletados del espiral que sueldan requieren una tercera clase de metal de relleno material-que suelda. Al soldar, las aletas necesitan experimentar la bobina fría, la soldadura de rociadura, la sinterización y otros procesos importantes, así que el coste de fabricación es alto. Los tubos aletados del espiral de la soldadura de resistencia de alta frecuencia no necesitan un tercer material. La aleta es formada por la soldadura de una sola vez, así que el coste es relativamente bajo. El extremo de enrrollamiento y el extremo de la terminación de la soldadura de resistencia de alta frecuencia y de los tubos aletados espirales que sueldan, se deben fijar por el método de la soldadura manual, entonces bueno para soldar con autógena la producción.

Los tubos aletados sprial integrales son hechos de tubos de pared gruesa por la protuberancia y del balanceo sin la necesidad de un segundo material. Elimina el enrrollamiento y la soldadura de las aletas de la soldadura de resistencia de alta frecuencia, y el alto costo del eficacia de la producción y bajo. Además, porque la raíz de la aleta del tubo aletado espiral integral es una pequeña transición suave de R, es conveniente para la transferencia de calor.
