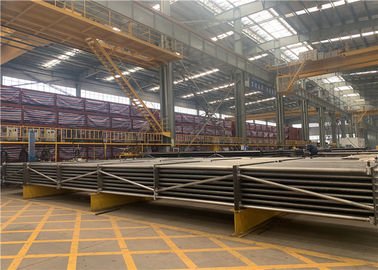

Ahorrador de la caldera con el tubo aletado espiral para la central térmica de la biomasa
Detalles del producto
| Material: | acero de carbono | Uso: | Central térmica |
|---|---|---|---|
| Tipo: | Circulación natural | Estructura: | Tubo caliente/del agua |
| Salida: | Agua caliente/vapor | Combustible: | Carbón/gas/biomasa |
| Resaltar |
Ahorrador espiral de la caldera del tubo aletado,Ahorrador de la caldera de la central térmica de la biomasa,ahorrador de la caldera del sistema de la generación del vapor |
||
Descripción del producto
Ahorrador de la caldera con el tubo aletado espiral para la central térmica de la biomasa
Descripción de producto
·Los ahorradores de la caldera reutilizan el humo agotado para precalentar el agua de alimentación que entra en la caldera.
·Esencialmente un cambiador del mini-calor, ahorradores mejora funcionamiento de la caldera mientras que aumenta eficacia del combustible.
·Rápidamente aumentando temperatura del agua de alimentación a través del humo capturado, los ahorradores también proporcionan una mejora significativa en la generación y el tiempo de respuesta del vapor.
Principios de funcionamiento
El ahorrador de la caldera es un poco cambiador de calor para calentar el agua de alimentación usando el calor del humo. El humo que viene del tubo afuera está arriba y abajo del cruce de corrientes que friega el paquete de tubo, pasando el calor a la pared del tubo. El agua está fluyendo de parte inferior para rematar, y de absorts el calor de la pared del tubo, y su temperatura está consiguiendo alta. Esta manera no sólo puede transferencia de calor a contracorriente ahorrar el consumo del metal, pero también es buena para el agua/el vapor al corrusion del flujo y del extractor así como de la disminución. Uno más, esta manera trabaja bien para la limpieza del polvo.
Función
(1) el ahorrador es un sistema de la generación del vapor como como una caldera. cuando la descarga del gas de escape del cilindro del motor a través de la válvula de escape él va a la caldera para a generar el vapor calentando del agua.
(2) después de ésos gas pasa a través del ahorrador que la temperatura restante del gas de escape se calienta el agua en ahorrador. ayuda a generar el vapor, y está mejorando la eficacia y ahorra el consumo de combustible
(3) un ahorrador utiliza el calor residual del extractor de la caldera, que sería perdido de otra manera a la atmósfera (en la mayoría de los casos) precalienta el agua de alimentación en la caldera. Esto mejora la eficacia de la caldera y reduce costes del combustible.
Variedad
Ahorrador para uso general de la caldera
| 1 | HDB produce los ahorradores para las calderas para uso general, que incluye las calderas aprovisionadas de combustible por el carbón, la madera, el aceite, u otros combustibles sólidos para producir electricidad del vapor de alta presión de la caldera. |
| 2 | Estos ahorradores están situados en el paso trasero de la caldera y orientados generalmente con los tubos que corren horizontalmente. El agua de alimentación de la caldera corre a través de los circuitos del ahorrador en la dirección opuesta del flujo del gas (llamado contracorriente). |
| 3 | Los tubos desnudos se utilizan típicamente para minimizar la ceniza que ensucia, pero el diseño de algún OEM de la caldera sus ahorradores con los tubos aletados, o espirales o de largo aletado. |
| 4 | HDB puede producir elementos del ahorrador con desnudo, espiral aletado, o los tubos aletados largos, y si usted prefiere, reajuste su unidad a uno de los otros tubo-tipos. HDB puede también fabricar los jefes del reemplazo para todos los ahorradores para uso general de la caldera. |
Ahorrador de la caldera del paquete
| 1 | HDB tiene capacidades de fabricación únicas de las cuales los ingenieros de Optimus aprovechen completo al diseñar los ahorradores ácidos sulfúricos y los sobrecalentadores de la planta. |
| 2 | Esto permite a menudo que las unidades de Optimus sean configuradas para eficacias más altas de la transferencia de calor que los resultados en un requisito reducido de la superficie y, por lo tanto, un producto a menor preico. |
| 3 | HDB utiliza sus capacidades in situ a la aleta y doblar los tubos, máquina y fabricar los jefes, taladro los tubesheets, cortar y preparar todos los materiales que encajonan, y realiza toda la pieza de la presión y soldaduras que encajonan. |
| 4 | Esto da a HDB más control de la secuencia y del horario de fabricación que nos ha ayudado a alcanzar un expediente notable del funcionamiento puntual de la entrega. |
Ahorrador de HRSG
| 1 | Los ahorradores para los módulos de hoy de HRSG se configuran con los fintubes que cuelgan verticalmente. HDB ha fabricado las bobinas del ahorrador para virtualmente todas las compañías del OEM de HRSG y entiende las características únicas de cada uno. |
| 2 | En muchos casos, las utilidades desean de actualizar sus ahorradores del acero de carbono llano a un material de la aleación para ayudar a resistir la corrosión acelerada flujo (FAC) dentro de los jefes y de las curvas del tubo. |
| 3 | HDB es una ventanilla única para la fabricación del ahorrador porque preparamos todos los materiales y realizamos toda la soldadura de la pieza y del accesorio de la presión, de finning los fintubes, fabricando los jefes, y montar el paquete de la bobina. |
Ventajas
- Economía de combustible: Después de que el gas combustible de alta temperatura lanzado por transferencias de la combustión del combustible a la tubería, al sobrecalentador, y al recalentador de la pared del agua de la caldera, la temperatura sea extremadamente alto, el ahorrador hace ideal para prevenir pérdida de calor. El ahorrador situado en el tubo de la caldera reduce la temperatura del humo, y maximiza la recuperación de calor para bajar costes del combustible del cliente.
- Mejora de las condiciones de trabajo del tambor del vapor de la caldera: Al entrar en el tambor del vapor, la temperatura del agua de alimentación se aumenta después de que se haya calentado usando el ahorrador. La tensión termal causada por la diferencia de la temperatura entre la pared del tambor del vapor y el agua de alimentación se reduce, así reduciendo el encogimiento y la inflamación del tambor del vapor, y amplía la vida de servicio.
- La reducción de costes del carbón encendió calderas: El agua se está calentando en el ahorrador de la caldera hecho usando el material de la baja temperatura. Esto hace el ahorrador un reemplazo menos costoso para la tubería da alta temperatura de la pared del agua de la caldera, y reduce costes de fabricación totales de la caldera.
Parámetros
| Nombre | Ahorrador |
| especificaciones del tubo aletado | unidad (milímetros) |
| Tubo desnudo (od) | 25-165 |
| tubo desnudo (grueso) | 2-8 |
| thicks aletados | 0.6-3.0 |
| altura aletada | 5-30 |
| echada del hilo del tubo aletado | 5-30 |
| longitud del tubo aletado | ≤12000 |
*Note: La CALDERA de HD puede anunció el tipo especial de ahorrador según el requisito de cliente.
Prueba
| 1 | El último tipo de dobladora de ‘U’ se utiliza para el doblez del frío de la precisión de tubos. |
| 2 | El doblez se hace para toda la clase de cambiador de calor, condensador, ahorrador, tubos de caldera en inconsútil de acero inoxidable así como se suelda con autógena. |
| 3 | Con posterioridad a los tubos de doblez de ‘U’ es haber probado hidráulica y la tensión alivió si estuvo pedida. |
| 4 | También los pedazos de la maqueta se preparan para determinar la reducción del grueso en la porción de la curva. |
| 5 | La prueba penetrante del tinte en la porción de la curva es ro hecho detectar las grietas, los defectos o cualquier tipo de defecto. |
| 6 | El embalaje especial se proporciona para prevenir cualquier daño durante tránsito. |
Cambiadores de calor internos
1.Subcooling puede también ser producido sobrecalentando el gas que sale del evaporador y que dirige al compresor de gas.
los sistemas 2.These retiran calor de la línea líquida pero calientan para arriba la succión de los compresores de gas.
3.This es una solución muy común para asegurar que el gas alcanza el compresor y el líquido alcanza la válvula.
4.It también permite uso máximo del cambiador de calor tan minimiza la porción de los cambiadores de calor usados para cambiar la temperatura del líquido, y maximizeds el volumen en el cual el refrigerante cambia su fase.
