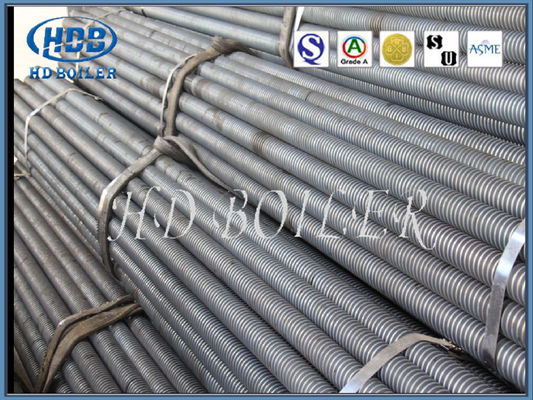

Piezas del ahorrador del tubo de aleta de la caldera de la planta de la central eléctrica para la utilidad, larga vida
Detalles del producto
| Condición: | Nuevo | Estructura: | Tubo del agua |
|---|---|---|---|
| Combustible: | Biomasa, Carbón-fuego | Presión: | Bajo/alta presión |
| Gama de usos: | Central eléctrica, industrial | Especificación: | Modificado para requisitos particulares |
| Nivel de la fabricación: | A | Tratamiento superficial: | Pintado |
| Resaltar |
Tubo de aleta espiral,Tubo de aleta del cambiador de calor |
||
Descripción del producto
Piezas del ahorrador del tubo de aleta de la caldera de la planta de la central eléctrica para la utilidad, larga vida
Los elementos del cambiador de calor del tubo aletado mantienen una alta capacidad para la transferencia de calor, poseen propiedades autolimpiadores superiores y conservan la capacidad de efectuar la recuperación de calor residual del humo en renovaciones de la caldera. El coeficiente de transferencia de calor convectivo es proporcional a la echada de la aleta, pero inverso proporcional a la altura de la aleta y a la anchura de la aleta. La capacidad integrada de la transferencia de calor se relaciona con la eficacia de aleta, el coeficiente de transferencia de calor convectivo y el ratio aletado. Aumentos de la caída de presión con el aumento de la altura de la aleta y de la anchura de la aleta.
Para mejorar la eficacia del intercambio de calor y extender la transferencia de calor superficial, el H-tipo tubos aletados ha sido ampliamente utilizado en calderas y la recuperación de calor residual estos últimos años. el H-tipo tubos aletados se deriva en gran parte de los tubos aletados del rectángulo. Debido a su estructura única del surco en la superficie de la aleta, el H-tipo tubos aletados tiene funcionamiento antiusura y anti-incrustante excelente.
Estructura
Nuestros productos se pueden modificar según las necesidades de nuestros clientes y el diseño de situation.we y fabricar la CALDERA segura, confiable y eficiente de la H-aleta tubes.HD también ha terminado sistemas independientes de la garantía de la calidad del producto. La producción de tubos de la H-aleta está con alta eficacia de la transferencia de calor, tienen resistencia del humo y se diseñan para un pequeño espacio.
Ventajas
1. Resistencia de desgaste excelente
El desgaste es principalmente debido al impacto y efecto el cortar de partículas grises sobre el tubo. El desgaste es el más severo alrededor del tubo en un nivel de 30 grados. Cuando S1/d=S2/d=2, el periodo del desgaste aquí es 3 veces del valor medio.
Debido al cambio del sentido de chorro de aire, la segunda fila tiene el desgaste más severo. Cuando S1/d=S2/d=2, la segunda fila está dos veces tan mucho como el primer desgaste de la fila, y el desgaste subsiguiente de la fila es generalmente el 30% al 40% más arriba que la primera fila.
El arreglo de la primera fila es lo mismo que el arreglo de la primera fila en la secuencia. Bajo mismas condiciones, el desgaste máximo del paquete de tubo longitudinal es 3-4 veces menos que el del paquete de tubo escalonado.
La velocidad de la abrasión del tubo es directamente proporcional al coeficiente de la falta de uniformidad de la velocidad KV3.33 del humo, y es directamente proporcional al coeficiente de la falta de uniformidad de la concentración Ku de las cenizas volantes.
El ahorrador del tubo aletado de la h-forma se arregla en orden. La aleta h-formada divide el espacio en varias pequeñas áreas y tiene un efecto del flujo uniforme sobre la circulación de aire. Comparado con el ahorrador óptico del tubo, el ahorrador espiral de la aleta y el ahorrador de la aleta longitudinal con el arreglo escalonado, la vida del desgaste es 3-4 veces más arriba bajo otras condiciones.
El apagador lateral del humo protege la partición de la curva.
2. Acumulación reducida del polvo
La formación de la ceniza ocurre en los lados traseros y de barlovento del tubo. Es fácil fregar el tubo por el desarreglo, y menos polvo acumula en la parte posterior. En cuanto al arreglo de tubo en orden, debido al hecho de que el flujo de aire no sea fácil limpiar la parte posterior con un chorro de agua del tubo, hay más acumulación de la ceniza en el arreglo de tubo en orden que en la columna incorrecta.
El h-tipo aleta se suelda con autógena a ambos lados del tubo, que no acumula la ceniza, mientras que fluye el flujo de aire recto, el sentido de chorro de aire no cambia, y la aleta no acumula la ceniza.
Un hueco de 4-10 se deja en el medio del h-tipo aleta, que puede dirigir el flujo de aire para barrer la aleta del tubo para acumular el polvo.
Pues el ángulo espiral de la aleta dirige el sentido de chorro, la acumulación de la ceniza del tubo de aleta es más seria, y el ahorrador que no forma la ceniza floja no puede ser utilizado. La operación de campo muestra que el tubo de aleta h-formado no acumula la ceniza, mientras que la aleta espiral está seriamente.
El tubo de aleta longitudinal es formado por el flujo de aire a lo largo de la aleta mientras que la aleta se suelda con autógena en la superficie y la parte posterior de la ceniza acumulada. Algunas áreas son acumulación propensa del polvo.
La aleta h-formada, que forma un canal recto en ambos lados, tiene el mejor efecto que sopla.
3. Espacio compacto y bajo costo
El sistema del tubo es mucho compacto y reduce la altura del humo de la cola bien.
El peso total se reduce grandemente y la carga del sistema de suspensión se reduce.
Reduzca el coste del ahorrador y de la caldera integral.
4. Reduzca la resistencia lateral del humo
Reduzca el coste del funcionamiento y de inversión de la fan inducida.
5. Reduzca el soldar con autógena de la junta y mejore la confiabilidad.
Parámetros técnicos
| Artículo | Tubo bajo O.D (milímetro) |
Grueso bajo del tubo (milímetros) | Altura de la aleta (milímetros) | Grueso de la aleta (milímetros) | Echada de la aleta (milímetros) |
| Gama | 25,4 milímetros ~1600mm | 2,5 milímetros ~40 milímetros | 0,5 milímetros ~20,0 milímetros | 0,5 milímetros ~3,0 milímetros | 5 milímetros ~ 25,4 milímetros |
| Material | Acero de carbono, acero de aleación, acero inoxidable | ||||
| Longitud | 0 |
||||
| Producto | tubo de la H-aleta |
| Tubo bajo | Soldado con autógena o inconsútil |
| Material | acero de carbono, acero de aleación, acero inoxidable, aleaciones no ferrosas y aleaciones de níquel. |
| Uso | Ahorrador de H, evaporador de H, sobrecalentador de H, calentador de aire de H y etc. |
Introducción de la compañía
Establecido en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), produce la central eléctrica; industrial; calor residual; incineración inútil; biomasa; portador térmico orgánico y calderas de vapor eléctricas. Juntado con una gama completa de superficies de calefacción, la caldera de HD trae al mercado un servicio único incluyendo diseño, la fabricación, la instalación, el mantenimiento y el reemplazo de la caldera de las piezas de la presión de la caldera.
1. Área de la fabricación de 200.000 metros cuadrados
2. 80 ingenieros
3. 200 soldadores cifrados
4. 30 inspectores autorizados (instructores del nivel-III del NDT)
5. Licencias de la clase-UNo para la caldera del diseño y de la fabricación
6. Sistema de calidad del 9001:2015 del ISO
7. Certificado de ASME de calderas de poder
8. ASME autorización del sello de ‘S’, de ‘U’ y de la NOTA
