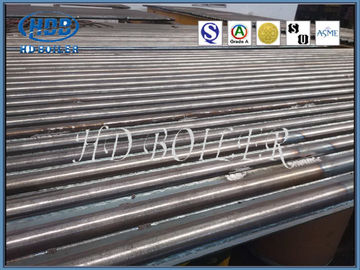

El panel durable del horno de tubo de la pared de la membrana de la caldera de la certificación del ISO con el Pin
Detalles del producto
| Color: | Modificado para requisitos particulares | Uso: | Caldera |
|---|---|---|---|
| tamaño: | Aduana | Superficie: | el enarenar/que graba en relieve |
| Certificación: | ISO900/CE/SGS,ASTM | Puerto: | SHANGAI |
| Condición: | NUEVO | ||
| Resaltar |
Los paneles de pared del agua de la caldera,Tubos de la pared del agua de la caldera |
||
Descripción del producto
El panel del horno de tubo de la pared de la membrana de la caldera de la certificación del ISO con el Pin
Información de la pared de la membrana de la caldera
La pared del agua cuando el diseño original, el propósito no se calienta, pero a la cámara fría de una estufa o de un horno no es afectada por daño de la temperatura alta más adelante, debido a su buena función del intercambio de calor, substituir gradualmente el tambor para convertirse en piezas de calefacción principales de la caldera que ponen en la pared interna del horno se compone de muchos el tubo paralelo que el papel de la calefacción de superficie de la pared evaporativa del agua es absorber o radiación térmica del humo, llama da alta temperatura en horno en el tubo para producir el vapor o la agua caliente, y disminuir la temperatura de la pared de horno, pared de horno en temperatura de la llama del horno de la caldera de la capacidad grande es muy alto, la intensidad de la radiación térmica en caldera grande 40 ~ el 50% o más del calor absorbente por el wallWith del agua la excepción de algunas calderas de pequeña capacidad, calderas de tubo de agua modernas toda la pared del agua del uso como la superficie de calefacción evaporativa principal
| Nombre | El panel del agua de la membrana |
| Material | Acero de carbono, acero de aleación, etc. |
| Tamaño del tubo | Φ38 - 76 milímetros, arreglo para requisitos particulares |
| Estándar | ISO, ASME |
| Modelo | Tachonado |
| Dimensión | Arreglo para requisitos particulares |
| Proceso de fabricación | Empaquetado →Painting →Hydraulic welding→Assembly →Welding común →Polishing del → de la prueba de presión del tratamiento térmico del → de la inspección del → del →Tube del tratamiento térmico (Normalizing+ que modera) del → de la inspección caliente/fría-Rolling→ del → de Material→Ingot |
| Ubicación de la instalación | Alrededor de la cámara de combustión de la caldera |
Clasificado
Tipo desnudo pared del tubo del agua
La pared desnuda del agua del tubo se compone del tubo de acero de la caldera general. Ampliamente utilizado en calderas pequeñas y de capacidad media. La tirantez de la pared del agua es medida por el ratio del espaciamiento s del tubo para instalar tubos el diámetro externo d (s/d). La capacidad de la caldera es pequeña, s/d es grande (1,5 ~ 2), la tarifa de utilización del metal es alto, el funcionamiento de la protección de la pared de horno es pobre, utiliza a menudo la pared de horno pesada del ladrillo refractario. Con el aumento de capacidad de la caldera, s/d disminuye (1,1 ~ 1,2), utilización del metal es pared de horno baja, ligera pueden ser utilizados. Cuando s/d<1>
Tipo pared de la membrana del agua
La pared parecida a la película del agua es una estructura hermética hecha de tubos y de aletas soldados con autógena. Ventajas de menos fuga de aire en el horno; La pared del tubo se puede utilizar para reducir la carga de la estructura de acero y para reducir el coste de la caldera. Es conveniente adoptar la estructura de la suspensión y mejorar el sistema de la extensión termal. Conveniente para la producción mecanizada en grande, alta tarifa de la asamblea; La pequeña capacidad del almacenaje del calor, acorta el comienzo y parar tiempo. La desventaja es que el proceso de fabricación es más complejo. La capacidad grande, la temperatura alta y la caldera de alta presión adopta la pared del agua de la membrana.
Según el diverso proceso de fabricación, la pared del agua de la membrana se divide en tres tipos (véase el cuadro 1): (1) con la fila rodada del tubo de aleta de la soldadura, trabajo de soldadura, pero el tubo de aleta es expensive.(2) tubo ligero más la aleta (acero plano) en una fila de la soldadura, coste bajo del material, fácil cumplir los requisitos de una variedad de echada, pero los requisitos completamente de acero de la precisión, necesitan acabar equipment.(3) la soldadura por fusión ligera del tubo, aleta del tubo por la formación de relleno de la fusión del alambre de soldadura, usada más para el tubo con la pequeña pantalla de la echada. La echada del intertube de la pared del agua de la membrana se relaciona con la presión de la caldera, carga de calor del horno y otros factores, s/d son generalmente 1,2 ~ 1,5.
Ventajas de la pared del agua de la membrana
(1) asegura la tirantez de la pared de horno y reduce fuga de aire en cámara de combustión.
(2) realiza la refrigeración por agua completa en la cámara de combustión, que es conducente a prevenir la coquefacción bajo circunstancia de la combustión aumentada.
(3) la pequeña capacidad del almacenaje del calor, calefacción rápida de la cámara de combustión, enfriamiento rápido, puede acortar el comienzo de la caldera y parar tiempo de enfriamiento.
(4) conveniente para el uso de la pared de horno de la capa del tubo, así grandemente reduciendo la carga del bastidor de la caldera, fácil colgar.
(5) comparado con el tubo ligero, el poder absorbente del calor del tubo se mejora.
(6) mejora el grado de pre-combinación de piezas de la caldera, conveniente y reduce el trabajo de la instalación.
Perfil de compañía
Hua Dong Boiler Co. , El Ltd. es una empresa de alta tecnología especializada en calderas de fabricación. A principios de 1985 s establecido, tiene dos bases manufactureras, esta compañía cubre el ㎡ 400.000 con los activos fijos que ascienden a USD 110.000.000. Hay 1100 empleados incluyendo 150 técnicos y 600 soldadores cifrados. Hua Dong sostiene las licencias de fabricación para las calderas del grado A y califica los recipientes del reactor A1&A2 publicados por la administración general china de la supervisión, de la inspección y de la cuarentena de la calidad; también lleva a cabo los sellos de la “NOTA” de “S” y de “U” publicados por la sociedad americana de ingenieros industriales; mientras tanto, esta compañía ha pasado la certificación de ISO9001, SO3834, sistema de gestión de la calidad EN12952.
