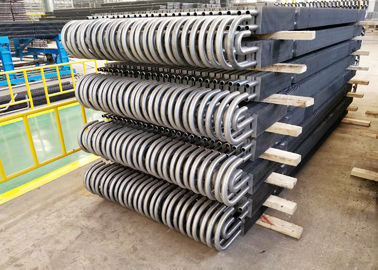

Ahorrador con los tubos de aleta, ahorrador de acero de la caldera para las calderas de la circulación natural

Ahorrador de acero del tubo de aleta de los recambios de la caldera del ahorrador de la caldera

Resumen
Hay tres etapas del agua de alimentación en la caldera calentada en el vapor sobrecalentado: precalientamiento, evaporación, y sobrecalentamiento del agua de alimentación. Las tres etapas se acaban en tres diversas superficies de calefacción. El circuito del vapor y del agua de la caldera se compone de las tres diversas superficies de calefacción así como de sus tubos de comunicación. Los ahorradores de la caldera son uno de ellos, y correcto el equipo para precalentar el agua de alimentación. Así, es la superficie de calefacción con la temperatura más baja para el fluido operante de la caldera en el circuito del vapor y del agua de la caldera. El paso del fluido operante a través de este equipo es agua monofásica (ahorrador de no-ebullición).

Principio de funcionamiento

El ahorrador de la caldera es un poco cambiador de calor para calentar el agua de alimentación usando el calor del humo. El humo que viene del tubo afuera está arriba y abajo del cruce de corrientes que friega el paquete de tubo, pasando el calor a la pared del tubo. El agua está fluyendo de parte inferior para rematar, y de absorts el calor de la pared del tubo, y su temperatura está consiguiendo alta. Esta manera no sólo puede transferencia de calor a contracorriente ahorrar el consumo del metal, pero también es buena para el agua/el vapor al corrusion del flujo y del extractor así como de la disminución. Uno más, esta manera trabaja bien para la limpieza del polvo.

Funciones

El origen para utilizar los ahorradores es calentar el agua de alimentación usando calor del despilfarrador del humo para disminuir la temperatura de extractor y la eficacia de la caldera del aumento, el consumo de combustible de ahorro, que es cómo se nombra el ahorrador. Si los ahorradores de la caldera del uso, el agua de alimentación se calientan ya aquí antes de venir a la superficie de la calefacción de evaporación, así el calor absorted en superficie de la calefacción de evaporación así como la superficie de caldeo se disminuye definitivamente. Los ahorradores de la caldera son a contracorriente colocados. La temperatura media del fluido operante es más baja que la del agua surnatured, y aplica flujo obligatorio para crear las condiciones para el uso de la pared fina y de tubos de diámetro bajo. La estructura entera es también muy apretada. Así, la diferencia de la temperatura de la transferencia de calor y el coeficiente de transferencia de calor es más altos que la del paquete de tubo de la evaporación de la convección que tiene la misma gama de temperaturas del humo. Los ahorradores de esa caldera para substituir paquetes de tubo de la evaporación de la convección pueden disminuir el consumo del metal por un grande extienden. Más lejos más, el agua de alimentación calentada viene cocer el tambor al vapor, esta manera puede disminuir la diferencia de la temperatura entre el agua y la pared del tambor del vapor, y disminuir en última instancia la tensión termal del tambor del vapor. La deuda a las razones arriba, ahora ahorrador es las partes crutial de calderas. Podemos summerize tan las funciones de ahorradores como abajo:

1. economía de combustible: los ahorradores se colocan en la parte posterior de calderas. Esta manera puede disminuir las temperaturas del humo y del gas, así para ahorrar los combustibles.

2.improve las condiciones de trabajo de los tambores del vapor: debido a los ahorradores, se aumenta la temperatura del agua de alimentación al entrar en el tambor del vapor. Reduce la diferencia de la temperatura entre el agua de alimentación y la tensión termal del tambor de la pared así como del vapor del tambor del vapor, de modo que mejore las condiciones de trabajo de los tambores del vapor y aumente la vida de servicio.

3.reduce el coste de fabricación de la caldera: para el agua de alimentación se calienta en los ahorradores de la caldera. El uso de los recambios de la baja temperatura como ahorradores de la caldera de substituir algunos de los paneles de pared des alta temperatura caros del agua reduce el coste para fabricar calderas.

Tipos

Si según los materiales, los ahorradores se pueden dividir en los ahorradores de acero del tubo y los ahorradores del hierro. Actualmente, la mayoría de las calderas grandes y medias del volumen utilizan extensamente el tubo de acero hicieron los ahorradores, porque tienen capacidad de trabajo de alta resistencia y confiable, y pueden soportar impactos, mientras tanto tienen buen funcionamiento de la transferencia de calor, de la pequeña estructura y del bajo costo. Un punto débil es mala resistencia del corrusion, pero ahora el agua de alimentación moderna de la caldera se trata estrictamente, así que el problema casi se soluciona.

Si según la extensión de la calefacción del fluido operante, los ahorradores se pueden dividir en tipos de no-ebullición y de ebullición.

1. Ahorradores de ebullición: la temperatura del agua del mercado no sólo puede alcanzar la temperatura surnatured, pero también puede hacer un poco de agua vaporizada, la proporción es cerca de 10-15% de agua de alimentación total, no más el que 20% en caso de mucha resistencia del flujo causada al fluido operante.

2. ahorradores de No-ebullición: la temperatura del mercado es 20-25 grados más baja que el punto de ebullición bajo presión dada.

La mayor parte de las calderas del medio-presssure utilizan el tipo de ebullición ahorradores. Esto es porque el calor de la vaporización latente del agua en calderas de la medio-presión es alto, y el calor del agua calentada es pequeño. Así es necesario enviar un poco de agua que se vaporizará en ahorrador de la caldera para prevenir el combusion inestable en funaces y prevenir el consumo creciente de metal en las superficies de calefacción como sobrecalentadores causados por temperatura demasiado baja del humo del mercado. Además, puede ayudar a desempeñar el papel de ahorradores.

Las calderas de presión Superhigh utilizan sobre todo el tipo de no-ebullición ahorradores. Esto es porque cuando la presión es más alta, el calor de la vaporización latente se disminuye, mientras que el calor del agua calentada está consiguiendo más, así que es necesario enviar un poco de agua que se calentará en los paneles de pared del agua para prevenir la escorificación en escoria en las superficies de calefacción de los mercados del horno y del horno dentro causados por también temperaturas altas en hornos y del humo del mercado. Las calderas de presión tan generalmente superhigh utilizan el tipo de no-ebullición ahorradores.

El factor principal para considerar qué tipo de ahorradores es los parámetros de la caldera. Cuando diferencian los parámetros de la caldera, el ratio de absorción del calor necesario en tres etapas para calentar el fluido operante para diferenciar. Los arreglos correspondientes de tres superficies de la calefacción necesitan tan cambiar, también. A las unidades grandes con altos parámetros, su absorción evaporativa del calor está menos, mientras que la absorción del agua calentando, la absorción del calor del calor del vapor sobrecalentando, la absorción del calor recalentando es muy grande. Así, el tipo de no-ebullición ahorradores es el tipo principal para las calderas superhigh de la unidad de presión.

Especificaciones

Control de calidad

1. Prueba de impacto e informe del cálculo de fuerza con la información de materiales aplicada.

2. (Inspección no destructiva) informe 100%NDT de la placa de acero, del tubo y del electrodo

3. Radiografía, γ-Ray e informe de inspección penetrante líquido de la prueba (costura de soldadura): para asegurar la calidad de la caldera entera

4. Informe de prueba hidráulica: asegure la presión y la seguridad estándar de trabajo
