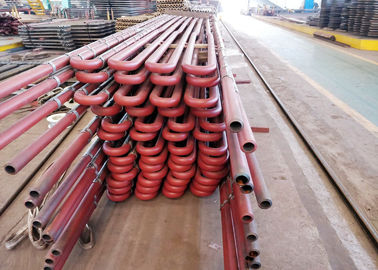

Sobrecalentador horizontal de acero inoxidable pintado y recalentador invertidos

Descripción del sobrecalentador y del recalentador de la caldera

Para la caldera de la central eléctrica, es una manera crutial aumentar economía termal de la central térmica mejorando parámetro del vapor sobrecalentado. El aumento de los parámetros del vapor sobrecalentado es limitado por los materiales del metal. El diseño de sobrecalentadores debe asegurarse de que la temperatura de la pared externa de los tubos de calefacción de la superficie sea más baja que la temperatura permisible de la resistencia de oxidación del acero, y mientras tanto asegurarse de su fuerza mecánica. con el desarrollo del metal el material utilizó en las calderas, calderas de la central eléctrica en nuestro país ya generalmente para aplicar grados de alta presión, des alta temperatura (9.8MPa, 540 grados) y superhigh de los parámetros de la presión los 555 (MPa 13,7, 540 y), y ha desarrollado grados subcríticos de los parámetros de la presión 555 (16.7MPa, 540 y). Ahora las porciones de calderas aplican los parámetros supercríticos de la presión (24.5MPa, 540-570 grados), e incluso muy pocas unidades aplican los parámetros de alta presión y de la temperatura.

Detalles del sobrecalentador y del recalentador de la caldera

En calderas modernas, el consumo de la absorción del calor de los sobrecalentadores y los recalentadores está sobre mitad de la absorción del calor total para el fluido operante, así las superficies de calefacción de sobrecalentadores y de recalentadores explican una proporción grande en superficies de la calefacción total de calderas, y deben ser puestas en las áreas donde está más alta la temperatura del humo, las condiciones de trabajo son las peores entre todas las superficies de calefacción. La temperatura de la pared del tubo de las superficies de calefacción está cercana a la temperatura permisible máxima del acero, así que el arreglo razonable un diseño del dnd de sobrecalentadores y los recalentadores importa tanto para la economía y la confiabilidad a la caldera del rato. Cuando se trata de su diseño, en base de la garantía de la seguridad y de la confiabilidad del sobrecalentador y del recalentador, es muy necesario ahorrar el consumo del metal en el mejor, para ahorrar especialmente el uso del acero de aleación.

Para las calderas en centrales eléctricas grandes, los sobrecalentadores y los recalentadores son piezas necesarias, a un grande extienda, ellos influced la seguridad y la economía de calderas. Los sobrecalentadores son las superficies de calefacción que calientan el vapor principal de la temperatura surnatured a la temperatura sobrecalentada clasificada, y los recalentadores son las superficies de calefacción que calientan el exaust del cilindro de alta presión de la turbina de vapor a cierta temperatura. Cuando las condiciones de funcionamiento como las cargas de la caldera, tipos del carbón cambian, es ajustarlas para asegurarse de la temperatura del mercado en el nivel clasificado de -10-+5 grados.

Para las calderas grandes en centrales eléctricas, los sobrecalentadores y los recalentadores explican una proporción grande en las superficies de calefacción totales, ellos deben ser arreglados en las áreas donde está el humo con una temperatura más alta. Para mejorar la eficacia de la circulación termal en centrales eléctricas, es necesario mejorar el vapor original de los parámetros f gradualmente, el aumento de la presión del vapor requiere el aumento correspondiente de la temperatura para el vapor sobrecalentado, o la humedad del extractor grande de la etapa de la turbina de vapor será demasiado alta, que influenciará su seguridad. Así, el vapor que atraviesa los sobrecalentadores y los recalentadores son vapor de alta temperatura, su funcionamiento de la transferencia de calor es muy malo, que determina que las temperaturas de la pared del tubo de sobrecalentadores y de recalentadores son altas.

Principio de sobrecalentador y de recalentador de la caldera

• El principio de sobrecalentador es similar cocer la generación al vapor de los tubos de la caldera.

• Los gases calientes en el barrido de alta temperatura sobre los tubos de sobrecalentador y aumentar la temperatura del vapor que la magnitud depende de la temperatura del gas de la salida que sale de la velocidad del sobrecalentador y del gas.

Uso del sobrecalentador y del recalentador de la caldera

el uso para calentar el vapor saturado, temperatura del vapor podía ser hasta 900 grados C.

Mejoras de la capacidad del sobrecalentador para aumentar la producción de energía

Envíenos requirió datos técnicos, tales como capacidad del vapor, presure, temperatura requerida etc. Diseñaremos por consiguiente.

Diferencias del sobrecalentador y del recalentador de la caldera
