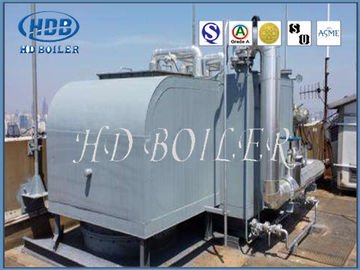

El generador durable del sistema de la recuperación de calor circuló naturalmente de alta presión

Nombre de la marca: HDB
Número de modelo: Generador de vapor de la recuperación de calor de HRSG
Lugar de origen: China
Certificación: ASME, SGS, EN, CE, ISO9001
Cantidad mínima de pedido: 1 sistema
Precio: Negociable
Capacidad de suministro: 500 toneladas por mes
Las etiquetas

caldera del fuelóleo doméstico

caldera flúida termal

sistema de la caldera del aceite caliente

Detalles del producto

Tipo: Circulación natural Presión: De alta presión
Condición: Nuevo Peso: Modificado para requisitos particulares
Tratamiento superficial: Pintado Precio: Negociable
Resaltar

Caldera de recuperación de calor residual

,

calderas y generadores de vapor industriales de la recuperación de calor

Descripción del producto



Generador de vapor de alta presión naturalmente circulado de la recuperación de calor de HRSG para la industria


Producción de HRSG


Los costes del istallatition y de inversión del sitio son grandemente reducido debido a la forma compacta de la asamblea, de la caldera. Los tubos izquierdos y derechos del sidewater del constructure de la pared de la membrana del uso de la caldera, que puede trabajar en las condiciones positivas hermosas del pessre. La pared del boilefurnace también tiene un sield externo, conveniente para la colocación del outdor.
La transferencia de calor es excelente, debido al uso del calentador avanzado del aire del tubo de calor pre. Además de él es el tamaño compacto, creando huella del asmaller. En el frente, hay una caja de humo que es a prueba de explosiones, previendo seguridad y el rliabilit mejorados de la operación de la caldera.

HRSG ofrece

El humo de alta temperatura lanzado de la combustión del carbón se transporta a la entrada de la caldera de calor residual a través del tubo, y después atraviesa el calentador, el evaporador y el ahorrador. Finalmente, se descarga en la atmósfera a través de la chimenea. La temperatura del humo es generalmente 150-180 C. El calor lanzado de la temperatura de los descensos del humo de la temperatura alta a la temperatura del humo se utiliza para hacer el vapor de agua. El agua de alimentación de la caldera primero entra en el ahorrador, y el agua absorbe calor en el ahorrador y calienta a una temperatura saturada levemente debajo de la presión del tambor y entra en el tambor. Después de que el agua que entra en el tambor se mezcle con el agua saturada en el tambor, entra en el evaporador a lo largo del bajante de aguas debajo del tambor para absorber calor y para comenzar a producir el vapor. La parte generalmente única del agua se convierte en vapor, así que los flujos de la mezcla del vapor-agua en el evaporador. La mezcla del vapor-agua sale del evaporador y entra en el tambor superior a través del equipo de la separación del vapor-agua. El agua cae en el espacio de agua del tambor y entra en el tubo descendente para absorber calor y para producir el vapor. El vapor entra en el sobrecalentador de la parte superior del tambor y absorbe calor para cambiar el vapor saturado en el vapor sobrecalentado. Según las tres etapas del proceso de producción del vapor, hay tres superficies de calefacción, es decir ahorrador, evaporador y sobrecalentador. Si el vapor sobrecalentado no se necesita, solamente el vapor saturado es necesario, sobrecalentador no puede ser instalado. Cuando está recalentando el vapor, un recalentador puede ser añadido.


Especificaciones de HRSG

Modo Dimensiones (m)
Q6.41000-2-1.25
Q33/550-6-1.25 8.08x2.853.7
QC55/530-8-1.0 7x3x5.5
Q50/700-14-1.25/350 16x37.5
FGP320-1.25/320 8.8x6.77x9.7
Q50/954-20-1.6 9.77x7.52x6.73
Q121.5/860-37.8-4.25/343
QC16/850-5-1.6/250 7x3.5x4.5
QC36/650-8-1.25 10xB.5x31






Principio de funcionamiento de HRSG

El combustible, el gas y el carbón se queman para producir el humo de alta temperatura para lanzar calor. El humo de alta temperatura entra en el horno primero, en seguida incorpora el dispositivo de la recuperación de calor residual de la caja de humo delantera, después entra en el tubo pirotécnica, y finalmente incorpora el dispositivo de la recuperación de calor residual del canal trasero del tubo de la caja de humo. El humo de alta temperatura se convierte en humo a baja temperatura y se descarga en la atmósfera a través de la chimenea. Pues la caldera de calor residual mejora grandemente el índice de utilización de calor liberado por la combustión del combustible, es muy ahorro de energía.
El generador durable del sistema de la recuperación de calor circuló naturalmente de alta presión 0
Parámetros de HRSG

Cadena de producción del cemento capacidad t/d 1000 2500 5000 10000
Flujo nanómetro3/hde la entradade la caldera Horno (frente) 60000 88000 243000 472000
Horno (cola) 76000 170000 328000 612000
Temperature℃ del gas de la entrada de la caldera Horno (frente) 370 360 380 390
Horno (cola) 360 320~360 330 330
T/h clasificada de la evaporación Horno (frente) 5,8 7,25 24 50
Horno (cola) 7,5 10~15.8 20~24.6 35,5
Mpa clasificado de la presión del vapor Horno (frente) 1,25 1,25 1,25 1,25
Horno (cola) 1,25 1,25 1,25 1,25
Temperature℃ clasificado del vapor Horno (frente) 340 330 350 360
Horno (cola) 340 300~340 310 310
Estructura de la caldera Horno (frente) Vertical Vertical Vertical Vertical
Horno (cola) Vertical Vertical y horizontal Vertical y horizontal Vertic

Información de HDB

El generador durable del sistema de la recuperación de calor circuló naturalmente de alta presión 1

Aspectos destacados del producto

Generador de vapor de alta presión naturalmente circulado de la recuperación de calor de HRSG para la industria Producción de HRSG Los costes del istallatition y de inversión del sitio son grandemente reducido debido a la forma compacta de la asamblea, de la caldera. Los tubos izquierdos y derechos ...
