Lugar de origen: | China |
Nombre de la marca: | HDB |
Certificación: | SGS,EN,CE,ISO9001 |
Número de modelo: | Generador de vapor de la recuperación de calor de HRSG |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Embalaje marinero |
Tiempo de entrega: | 30~50 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 500 toneladas por mes |
Uso: | Industrial, industria y central eléctrica | Presión: | Bajo/intermedio/alta presión |
---|---|---|---|
Condición: | Nuevo | Peso: | Modificado para requisitos particulares |

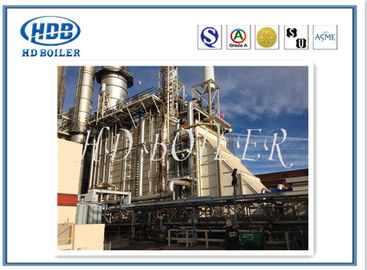

Nombre de producto: | HRSG utilizó para la central eléctrica | Embalaje: | Embalaje marinero del generador de vapor de la recuperación de calor de HRSG. |
Alta luz: | Caldera de recuperación de calor residual,calderas y generadores de vapor industriales de la recuperación de calor |
Excellenct examinó el generador de vapor modificado para requisitos particulares de la recuperación de calor para la central eléctrica
Introducción de productos del ☞
Principio de funcionamiento del ☞
El combustible, el gas y el carbón se queman para producir el humo de alta temperatura para lanzar calor. El humo de alta temperatura entra en el horno primero, en seguida incorpora el dispositivo de la recuperación de calor residual de la caja de humo delantera, después entra en el tubo pirotécnica, y finalmente incorpora el dispositivo de la recuperación de calor residual del canal trasero del tubo de la caja de humo. El humo de alta temperatura se convierte en humo a baja temperatura y se descarga en la atmósfera a través de la chimenea. Pues la caldera de calor residual mejora grandemente el índice de utilización de calor liberado por la combustión del combustible, es muy ahorro de energía.
Características del ☞
El humo de alta temperatura lanzado de la combustión del carbón se transporta a la entrada de la caldera de calor residual a través del tubo, y después atraviesa el calentador, el evaporador y el ahorrador. Finalmente, se descarga en la atmósfera a través de la chimenea. La temperatura del humo es generalmente 150-180 C. El calor lanzado de la temperatura de los descensos del humo de la temperatura alta a la temperatura del humo se utiliza para hacer el vapor de agua. El agua de alimentación de la caldera primero entra en el ahorrador, y el agua absorbe calor en el ahorrador y calienta a una temperatura saturada levemente debajo de la presión del tambor y entra en el tambor. Después de que el agua que entra en el tambor se mezcle con el agua saturada en el tambor, entra en el evaporador a lo largo del bajante de aguas debajo del tambor para absorber calor y para comenzar a producir el vapor. La parte generalmente única del agua se convierte en vapor, así que los flujos de la mezcla del vapor-agua en el evaporador. La mezcla del vapor-agua sale del evaporador y entra en el tambor superior a través del equipo de la separación del vapor-agua. El agua cae en el espacio de agua del tambor y entra en el tubo descendente para absorber calor y para producir el vapor. El vapor entra en el sobrecalentador de la parte superior del tambor y absorbe calor para cambiar el vapor saturado en el vapor sobrecalentado. Según las tres etapas del proceso de producción del vapor, hay tres superficies de calefacción, es decir ahorrador, evaporador y sobrecalentador. Si el vapor sobrecalentado no se necesita, solamente el vapor saturado es necesario, sobrecalentador no puede ser instalado. Cuando está recalentando el vapor, un recalentador puede ser añadido.
Parámetros del ☞
Cadena de producción del cemento capacidad t/d | 1000 | 2500 | 5000 | 10000 | |
Flujo nanómetro3/hde la entradade la caldera | Horno (frente) | 60000 | 88000 | 243000 | 472000 |
Horno (cola) | 76000 | 170000 | 328000 | 612000 | |
Temperature℃ del gas de la entrada de la caldera | Horno (frente) | 370 | 360 | 380 | 390 |
Horno (cola) | 360 | 320~360 | 330 | 330 | |
T/h clasificada de la evaporación | Horno (frente) | 5,8 | 7,25 | 24 | 50 |
Horno (cola) | 7,5 | 10~15.8 | 20~24.6 | 35,5 | |
Mpa clasificado de la presión del vapor | Horno (frente) | 1,25 | 1,25 | 1,25 | 1,25 |
Horno (cola) | 1,25 | 1,25 | 1,25 | 1,25 | |
Temperature℃ clasificado del vapor | Horno (frente) | 340 | 330 | 350 | 360 |
Horno (cola) | 340 | 300~340 | 310 | 310 | |
Estructura de la caldera | Horno (frente) | Vertical | Vertical | Vertical | Vertical |
Horno (cola) | Vertical | Vertical y horizontal | Vertical y horizontal | Vertica |
Clasificación del ☞
