Los recambios de la caldera riegan los tubos de la pared para la central eléctrica industrial, estándar de ASME

Los recambios de la caldera de la recuperación de calor riegan el acero inoxidable/el acero de aleación, estándar de ASME, eficacia alta de los tubos de la pared

Descripción de producto

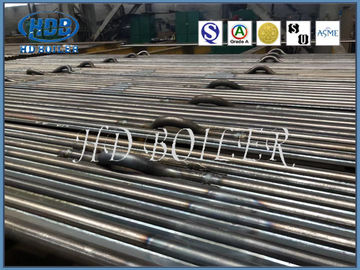

Nombre completo “del tubo de la pared del agua”, el viejo nombre de la “pared del agua”, también conocido como de “tubo levantamiento”. Puesto generalmente verticalmente en la pared interna de la pared de horno, se utiliza principalmente para absorber el calor radiante emitido por la llama y el humo de alta temperatura en el horno. Es el tipo principal de superficie de calefacción de evaporación de toda clase de calderas modernas y del componente básico del lazo de la circulación del agua de la caldera. Debido al enfriamiento y la protección de la pared de horno, así que el nombre.

La pared del agua fue diseñada originalmente para no ser calentada, sino para refrescar el horno del daño de alta temperatura. Más adelante, debido a su buena función del intercambio de calor, substituyó gradualmente el tambor del vapor como la parte de calefacción principal de la caldera.

Tipos

Según el tipo de la estructura, hay principalmente tres tipos: tipo del tipo del tubo ligero, parecido a la película y de púas del tubo. La pared de la refrigeración por agua del tubo óptico se compone de una fila entera de tubos de acero inconsútiles con la estructura más simple. La pared de la refrigeración por agua de la membrana es mucho buen tubo de aleta rodado de la pared de la refrigeración por agua con la soldadura por puntos junta, para hacer una superficie compuesta sellada de la calefacción, no sólo pueda mejorar la tirantez del aire de la cámara del horno, reducir fuga de aire, pero también pueda proteger mejor la pared de horno, para reducir el peso de la pared de horno, se simplifique la estructura; La pared de púas de la refrigeración por agua del tubo se suelda con autógena en el tubo de la pared de la refrigeración por agua muchos 20 largos ~ 25m m, diámetro 6 ~ perno de 12m m, y entonces cubierto con el material refractario del mineral del cromo plástico, para reducir la absorción del calor de la pared de la refrigeración por agua esta parte, mejorar la temperatura de la zona de la combustión, conveniente para las ocasiones difíciles del fuego del combustible especialmente o un poco de horno líquido de la escoria. La prensa adorna un lugar, tiene tipo de la pared y mentira entre el tipo de la pared (es decir se calienta la cara doble) clases de la pared dos de la refrigeración por agua. El anterior se integra sobre todo en la pared interna de la pared de horno, que absorbe calor en un lado. Este último está instalado sobre todo en el medio del horno grande de la caldera, el horno entero se separa en dos porciones separadas, calefacción de doble cara.

Especificación

Funciones

1. La pared de la refrigeración por agua es el calor radiante de alta temperatura absorbente por la llama de la cámara del combustible, que hace el agua que entra en la pared de la refrigeración por agua para evaporarse en el vapor saturado.

2. Proteja la pared de horno. La pared de la refrigeración por agua se pone por todos los lados para separar la cámara de combustión de la pared de horno y para evitar que la pared de horno sea apagada.

3. Simplifique la estructura de la pared de horno para la instalación fácil, y preste la atención a la red antifricción y a prueba de explosiones de la caldera.

4. El tubo refrigerado por agua de la pared puede absorber calor de la radiación bien, y su intensidad de la evaporación es 4 veces que del paquete de tubo de la convección. Apropiadamente el aumento del tubo refrigerado por agua de la pared en el horno reducirá el número de convección y de superficie de calefacción.

La pantalla de la refrigeración por agua se utiliza para distinguir la pared temprana de la refrigeración por agua del luz-tubo, la pared de la refrigeración por agua de la caldera temprana es una vertical del tubo alrededor del horno, y la pared de la refrigeración por agua es rodeada por la pared de horno gruesa. El tubo de la pared de la refrigeración por agua de la caldera actual tiene aletas en ambos lados y dos aletas adyacentes del tubo están conectadas juntas para formar una pantalla de la refrigeración por agua, que se distribuye alrededor del horno.

Ventajas

aislamiento 1.ensure de la pared de horno y reducir fuga de aire en cámara de combustión.

refrigeración por agua completa 2.realize de la cámara de combustión, que es útil prevenir la formación del coque en el caso de la combustión intensificada.

3. de pequeña capacidad del almacenaje del calor, calefacción rápida de la cámara de combustión y enfriamiento rápido, puede acortar el tiempo de enfriamiento del comienzo y de la parada de la caldera.

4. es apropiado utilizar la pared de horno del tubo, que reduce grandemente la carga del bastidor de la caldera y es conveniente para la suspensión.

5. comparado con el tubo óptico, el poder absorbente del calor del tubo se mejora.

el grado de la pre-combinación 6.the de componentes de la caldera se mejora, que es conveniente y reduce la carga de trabajo de la instalación.

Control de calidad

1. Área de la fabricación de 200.000 metros cuadrados

2. 150 ingenieros

3. 600 soldadores cifrados

4. 60 inspectores autorizados (instructores del nivel-III del NDT)

5. Licencias de la clase-UNo para la caldera del diseño y de la fabricación

6. Sistema de calidad del 9001:2008 del ISO

7. Certificado de ASME de calderas de poder

8. ASME autorización del sello de ‘S’, de ‘U’ y de la NOTA
