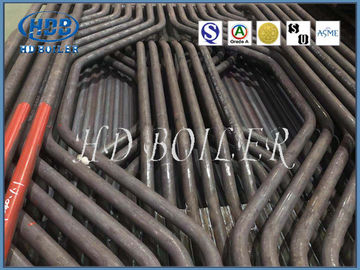

Pared del agua de la membrana de la caldera de la central eléctrica para el intercambio de calor, certificación del ISO/de ASME

Los altos paneles de pared eficientes del agua de la caldera de la central eléctrica de la membrana para el intercambio de calor, certificación de ISO/ASME

El producto introduce

Nombre completo “del tubo de la pared del agua”, el viejo nombre de la “pared del agua”, también conocido como de “tubo levantamiento”. Puesto generalmente verticalmente en la pared interna de la pared de horno, se utiliza principalmente para absorber el calor radiante emitido por la llama y el humo de alta temperatura en el horno. Es el tipo principal de superficie de calefacción de evaporación de toda clase de calderas modernas y del componente básico del lazo de la circulación del agua de la caldera. Debido al enfriamiento y la protección de la pared de horno, así que el nombre.

La pared del agua fue diseñada originalmente para no ser calentada, sino para refrescar el horno del daño de alta temperatura. Más adelante, debido a su buena función del intercambio de calor, substituyó gradualmente el tambor del vapor como la parte de calefacción principal de la caldera.

La superficie de calefacción evaporativa, que se pone en la pared interna de la cámara de la caldera y consiste en muchos tubos paralelos. La función de la pared del agua es absorber el calor radiante de la llama o del humo da alta temperatura en la cámara del horno, generar el vapor o la agua caliente en el tubo, y reduce la temperatura de la pared de horno para proteger la pared de horno. En una caldera de la capacidad grande, la temperatura de la llama en el horno está muy arriba, la intensidad de la radiación térmica es muy grande. El cuarenta a cincuenta por ciento o más del calor en la caldera es absorbido por la pared del agua. A excepción de algunas calderas de pequeña capacidad, las calderas de tubo de agua modernas toman pared de la refrigeración por agua como la superficie de calefacción principal de la evaporación.

Fabricación

El método de soldadura de la pantalla del uso del manufacure de HDB de tipo tubo de luz de la pared y estructura de acero plana el proceso de soldadura del tipo tubo de la membrana de luz de la pared y estructura de acero plana de la membrana es principalmente como sigue:

1. Fusión automática de la soldadura hermética a los gases extremadamente activa

El grupo mezclado de gas protector se divide en (AR) el 85% ~ 90%+ (CO2) el 15% ~ el 10%. En el equipo, el tubo y el acero plano son presionados por los rodillos superiores y más bajos y transportados adelante. Los armas de soldadura múltiples se pueden utilizar para la soldadura simultánea en el top y la parte inferior.

2. El alambre sumergió la soldadura al arco

Este equipo pertenece al puesto de trabajo de soldadura del marco fijo, la máquina-herramienta tiene la función de la tubería de acero y colocación de acero plana, fijación con abrazadera, alimentación, soldadura y recuperación automática del flujo, etc. Generalmente, se equipa de 4 o 8 armas de soldadura para terminar la soldadura de 4 o 8 soldaduras de prendedero al mismo tiempo. Esta técnica es simple actuar y no tiene ningún alto requisito en la superficie de tubos y del acero plano. Sin embargo, puede ser soldada con autógena solamente en un lado en una posición horizontal y no puede ser soldada con autógena en ambos lados al mismo tiempo.

3. Soldadura al arco semiautomática de gas

Al soldar con autógena con este método, la pantalla del tubo en primer lugar será colocada y soldada con autógena, y después soldada con autógena por la operación manual del arma de soldadura. Este método de soldadura no se puede utilizar para la soldadura simultánea de superior y de inferior, y es difícil realizar la soldadura continua y uniforme de armas de soldadura múltiples, así que es difícil controlar la deformación de soldadura. Al usar la soldadura al arco semiautomática de gas para la soldadura de la pantalla del tubo, la atención se debe prestar a la selección razonable de secuencia de soldadura para minimizar la deformación de soldadura. El prendedero suelda con autógena del acero plano sellado en la abertura local de la pantalla del tubo y de las soldaduras de prendedero de la pantalla especial-formada del tubo tales como el frío la boca del cubo y de la hornilla de la ceniza es soldada con autógena generalmente por la soldadura hermética a los gases polar de la fusión semiautomática.

La cadena de producción de la soldadura automática de la pantalla del tubo de la pared de la membrana que derrite la protección de gas extremadamente activa es la tecnología y el equipo más avanzados de fabricación de la pantalla del tubo de la pared de la membrana del mundo. El control automático se puede alcanzar del tubo que alimenta, desenrollamiento de acero plano, acabando, nivelación, soldando con autógena y así sucesivamente. Los armas de soldadura superiores y más bajos se pueden soldar con autógena al mismo tiempo, la deformación de soldadura es pequeña, y no hay casi necesidad de corregir después de soldar con autógena, de modo que el tamaño geométrico de la pantalla del tubo sea exacto, la calidad de la soldadura de prendedero es bueno, la formación es hermosa, la velocidad de soldadura es rápida, y la eficacia de la producción es alta.

Parámetro

Ventajas

(1) el efecto protector de la pared de la refrigeración por agua de la membrana sobre la pared de horno es el más completo, así que la pared de horno necesita solamente los materiales de aislamiento, bastante que los materiales refractarios, para reducir el grueso y el peso de la pared de horno grandemente, simplifican la estructura de la pared de horno, reducen el peso total de la caldera.

(2) la pared del agua de la membrana también tiene buena tirantez del aire, puede adaptarse a los requisitos de la combustión de la presión positiva en la caldera, no fáciles convertir la formación en escoria, menos fuga de aire, reducir la pérdida de calor de extractor del humo, mejora la eficacia termal de la caldera.

(3) puede ser soldado con autógena en componentes por el fabricante para la instalación rápida y conveniente.

(4) el uso de la estructura de la caldera, mantenimiento simple, vida de la pared de la membrana de servicio de la caldera puede ser mejorado grandemente.

Características

1. Informe del cálculo de fuerza con la información de materiales aplicada;
2. (inspección no destructiva) informe 100%NDT de la placa de acero, del tubo y de la barra de soldadura;
3. informe de inspección 100%X-ray (costura de soldadura): para asegurar la calidad de la caldera entera;
4. informe de prueba hidráulica: asegure la presión y la seguridad estándar de trabajo

Certificaciones

Introducción de la compañía

Establecido en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), produce la central eléctrica; industrial; calor residual; incineración inútil; biomasa; portador térmico orgánico y calderas de vapor eléctricas. Juntado con una gama completa de superficies de calefacción, la caldera de HD trae al mercado un servicio único incluyendo diseño, la fabricación, la instalación, el mantenimiento y el reemplazo de la caldera de las piezas de la presión de la caldera.
