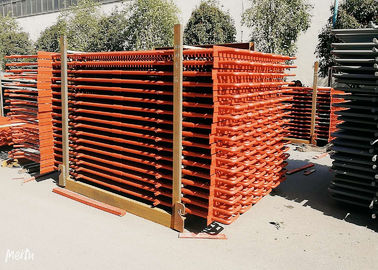

La caldera de acero parte el cambiador de calor de la bobina del sobrecalentador para la central térmica

Piezas de acero de la caldera primarias/sobrecalentador y recalentador secundarios como cambiador de calor para la central térmica

Descripción de producto del sobrecalentador y del recalentador de la caldera

Para la caldera de la central eléctrica, es una manera crucial aumentar economía termal de la central térmica mejorando parámetro del vapor sobrecalentado. El aumento de los parámetros del vapor sobrecalentado es limitado por los materiales del metal. El diseño de sobrecalentadores debe asegurarse de que la temperatura de la pared externa de los tubos de calefacción de la superficie sea más baja que la temperatura permisible de la resistencia de oxidación del acero, y mientras tanto asegurarse de su fuerza mecánica. con el desarrollo del metal el material utilizó en las calderas, calderas de la central eléctrica en nuestro país ya generalmente para aplicar grados de alta presión, des alta temperatura (9.8MPa, 540 grados) y superhigh de los parámetros de la presión los 555 (MPa 13,7, 540 y), y ha desarrollado grados subcríticos de los parámetros de la presión 555 (16.7MPa, 540 y). Ahora las porciones de calderas aplican los parámetros supercríticos de la presión (24.5MPa, 540-570 grados), e incluso muy pocas unidades aplican los parámetros de alta presión y de la temperatura.

Con el aumento de la presión del vapor, para reducir la humedad del vapor de la cola de la turbina de vapor así como mejorar más lejos la economía termal de la central eléctrica, el sistema de recalentamiento medio es ampliamente utilizado en la alta central eléctrica de los parámetros, e.g enviando el extractor del cilindro de alta presión en turbina de vapor otra vez de nuevo a para ser recalentado en la caldera a la temperatura alta, y después volviendo a enviar los de nuevo a la medio-presión y el cilindro de baja presión de la turbina de vapor, ampliándose y trabajando. El elemento para recalentar se llama recalentador.

En general, calentado al vapor en el sobrecalentador de alta presión es nombrado vapor sobrecalentado, el calentado al vapor por el recalentador se llama vapor recalentado. El parámetro del vapor recalentado se está relacionando con economía de la circulación termal. Generalmente, la presión del vapor recalentado es cerca de un quinto del del vapor sobrecalentado, y la temperatura del anterior casi es lo mismo que la de estos últimos. Por ejemplo, en nuestra nación para la caldera con 125MW, 400t/h, el parámetro para el vapor sobrecalentado es 133.7Mpa y 555 grados; la presión de la entrada y del mercado del vapor recalentado es 2.5/2.35MPa, su temperatura es 555 grados, también. Para las calderas con 200MW, 670t/h, el parámetro del vapor sobrecalentado es 13.7MPa, 540 grados; las presiones de la entrada y del mercado son 2.7/2.5Mpa, y la temperatura es también 540 grados. Para las calderas subcríticas de la circulación del control de presión con 300MW, 600MW, parámetro del vapor sobrecalentado es 18.27Mpa, 540 grados; las presiones de la entrada y del mercado son 3.83/3.63MPa, la temperatura son también 540 grados. El uso del vapor que recalienta el sistema puede aumentar la economía termal para las centrales eléctricas en 4-5%. En nuestro país, las unidades con capacidad sobre 125MW aplican todo un sistema de recalentamiento medio del tiempo, y en ultramar, dos sistemas de recalentamiento medios de las épocas se solicitan algunas unidades con parámetros más altos.

En calderas modernas, el consumo de la absorción del calor de los sobrecalentadores y los recalentadores está sobre mitad de la absorción del calor total para el fluido operante, así las superficies de calefacción de sobrecalentadores y de recalentadores explican una proporción grande en superficies de la calefacción total de calderas, y deben ser puestas en las áreas donde está más alta la temperatura del humo, las condiciones de trabajo son las peores entre todas las superficies de calefacción. La temperatura de la pared del tubo de las superficies de calefacción está cercana a la temperatura permisible máxima del acero, así que el arreglo y el diseño razonables de sobrecalentadores y de recalentadores importan tanto para la economía y la confiabilidad a la caldera del rato. Cuando se trata de su diseño, en base de la garantía de la seguridad y de la confiabilidad del sobrecalentador y del recalentador, es muy necesario ahorrar el consumo del metal en el mejor, para ahorrar especialmente el uso del acero de aleación.

Estructura del diseño del sobrecalentador y del recalentador de la caldera

1. vapor saturado de calefacción, temperatura hasta 900 grados C.

2. eficacia alta, el >90%.

3. calefacción de alta velocidad.

4. diseño con acero inoxidable.

5. vida de servicio larga de diseño, 15 años.

Parámetros de Thechnical

Funciones del sobrecalentador y del recalentador de la caldera

Las funciones del sobrecalentador como abajo:

1. El tambor del vapor saturado seco para hacer más lejos la calefacción de vapor sobrecalentado. Cuando la soda coexistir, la soda que calienta la mezcla, añade el calor se puede utilizar solamente para hacer que la soda el agua se evapora en el vapor en la mezcla, y no puede hacer temperatura del vapor del vapor sobrecalentado. Para conseguir al vapor sobrecalentado, el método de uso general es cocer al vapor separado de la mezcla de soda, para su calefacción posterior, logra componentes de esta tarea se convierte en el sobrecalentador.

2.reduce la temperatura del humo, recuperan el calor en el humo, mejoran eficacia de la caldera.

El recalentador es una clase de sobrecalentador del vapor que recaliente el vapor de baja presión que ha hecho el trabajo y alcance cierta temperatura. El papel del recalentador más futuro mejora la eficacia termal de la circulación de la central eléctrica, y hace la temperatura del vapor de la cuchilla del estadio final de la turbina de vapor controlada dentro de la gama permisible.

1, el papel del recalentador, es hacer un cierto trabajo en el vapor de alta presión del cilindro de la turbina de vapor, de nuevo a la caldera para recalentar. Entonces se devuelve a los cilindros de la presión media y baja de la turbina para continuar el trabajo.

2. Resuelva los parámetros de la instalación del recalentador: para mejorar la eficacia de ciclo de la unidad, para aumentar solamente la presión del vapor y para no aumentar la temperatura, hará la humedad del extractor de la turbina de vapor es demasiado alta, afectando a la seguridad de la turbina de vapor. El aumento posterior de la temperatura del vapor es limitado por las características y el coste des alta temperatura de acero. Usando ciclo de recalentamiento, el descenso útil de la entalpía del vapor en los aumentos de la turbina de vapor, que pueden mejorar más lejos la eficacia de ciclo (el recalentamiento primario puede mejorar la eficacia de ciclo por 4%-6%, recalentamiento secundario puede aumentar en el cerca de 2%), además, la humedad del extractor puede ser reducido perceptiblemente.

Datos técnicos del sobrecalentador y del recalentador de la caldera

poder 2kw a 1000kw, temperatura hasta 900 grados C.

Envíenos requirió datos técnicos, tales como capacidad del vapor, presure, temperatura requerida etc. Diseñaremos por consiguiente.

Información de compañía del sobrecalentador y del recalentador de la caldera

Caldera de HD establecida en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), es fabricante industrial profesional, produciendo la caldera para uso general, caldera industrial, caldera de HRSG y toda clase de piezas de la caldera, tales como paneles del waterwall, ahorradores, precalentadores de aire, sobrecalentadores, jefes, tubos de aleta espirales, tubos de la H-aleta, caldera de los tubos de calor etc. HD están situadas en Dong Lai Industrial Park, suburbio del este de Zhang Jia Gang City. La ubicación de planta es autopista del alrededor 150km al puerto de Shangai o al camino del estado de los 60km a Suzhou o a Wuxi, con el transporte extendiendo en todas las direcciones convenientemente y rápidamente.
