Edición 2017 del tambor ASME del vapor de la caldera PWHT y alta presión requerida NDE
Detalles del producto
| Diseño y código de la fabricación: | SECCIÓN I, 2017 EDICIONES DE ASME | Presión del diseño: | 7.9MPa |
|---|---|---|---|
| temperatura del diseño: | 300℃ | REQUISITOS DE NDE: | Requerido |
| PWHT: | Requerido | PRESIÓN DE PRUEBA HIDROSTÁTICA: | 11.9MPa |
| Resaltar |
tambor del vapor en caldera,Tambor de fango de la caldera |
||
Descripción del producto

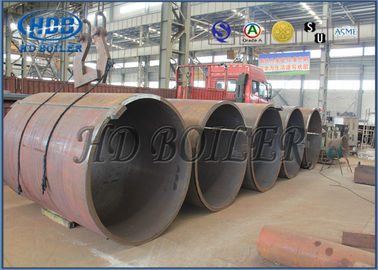

Edición 2017 del tambor ASME del vapor de la caldera PWHT y alta presión requerida NDE
Descripción
| 1 | Un tambor del vapor es una característica estándar de una caldera de haz de tubos. |
| 2 | Es un depósito del agua/del vapor en el extremo superior de los tubos del agua. |
| 3 | El tambor almacena el vapor generado en los tubos del agua y actúa como fase-separador para la mezcla del vapor/del agua. |
| 4 | La diferencia en densidades entre las ayudas de la agua caliente y fría en la acumulación - del agua “más caliente”/y de saturar-vapor en el vapor-tambor. |
| 5 | Inicialmente el solo tambor en la parte inferior y tres tambores en el top fueron conectados a través de una red de los tubos que fueron soldados con autógena a los tambores arriba y del solo tambor abajo. |
Función
| 1 | Un tambor del vapor es solo usado o en el fango-tambor de la compañía/el tambor del agua de alimentación situados en el nivel inferior. |
| 2 | Una caldera con el tambor del vapor y el tambor del fango/del agua llamó una caldera del BI-tambor y calderas de tambor del vapor con solamente la supuesta caldera del mono-tambor. |
| 3 | Construcción de la caldera del BI-tambor prevista normalmente para el caldera-grado de la presión baja mientras que el mono-tambor diseñado en gran parte para los grados de alta presión. |
| 4 | El vapor separado se saca desde arriba del tambor y se distribuye al proceso. |
| 5 | La calefacción adicional del vapor saturado hará el vapor sobrecalentado se utiliza típicamente para conducir las turbinas de vapor. |
| 6 | El vapor saturado se tira desde arriba del tambor y entra el horno de nuevo a través de un sobrecalentador. |
| 7 | La mezcla de vapor y de agua que entran en el tambor del vapor a través de los tubos de la canalización vertical, tambor interno que consiste en el separador de partículas separa gotitas de agua del vapor para producir el vapor seco. |
| 8 | Vapor de agua saturado en la parte inferior de los flujos del tambor abajo a través del tubo del bajante de aguas, calentada generalmente, para los tambores del jefe y del agua. |
| 9 | El agua de alimentación también se alimenta al tambor de caldera a través de la tubo de alimentación de vapor que extiende dentro del tambor, a lo largo del tambor del vapor. |
Requisitos técnicos:
| 1 | El diseño y la fabricación estarán en la sección I, 2017 ediciones del acuerdo w/ASME y especificación de la fabricación. |
| 2 | Todas las dimensiones están en el milímetro a menos que el therwise especificara. |
| 3 | Todas las soldaduras transversales y circunferenciales harán la inspección del RT |
| 4 | Las soldaduras de los accesorios a teclear harán la inspección de la pinta |
| 5 | PWHT por PW-391S requirió para el tambor entero del vapor después de que las soldaduras sean completas. |
| 6 | Los extremos preparados para la soldadura de campo serán protegidos con una capa del deoxaluminate 2" contra el extremo y después capsulados y sellados con la cinta para proporcionar esencialmente un sello apretado del agua. |
| 7 | El tambor estará cubierto externamente con una capa de pintura de la cartilla (a excepción del acero inoxidable). |
| 8 | El reborde será protegido bien |
Atención
El nivel del agua del tambor del vapor de la caldera es uno de los parámetros más importantes de la central eléctrica a la medida y al control. El control del nivel del agua apropiado en la caldera es crítico para la operación segura de la caldera. Si el nivel es demasiado bajo, los tubos de caldera serán dañados recalentándose. Si el nivel es demasiado alto, los separadores de vapor no funcionarán correctamente, el control de la temperatura será difícil, y los tubos y la turbina de sobrecalentador se podrían dañar por remanente químico del humedad o de aguas del tratamiento.
